描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 品牌 | Spectrum Controls |
| 型号 | 1746SC-INO4I |
| 兼容平台 | Allen-Bradley SLC 500（1746机架） |
| 槽位占用 | 单槽 |
| 输出通道数 | 4路，相互独立隔离 |
| 输出类型 | 模拟电流 |
| 输出范围 | 0-20mA / 4-20mA / 0-21mA（可编程） |
| 分辨率 | 16位 |
| 精度（25°C） | ±0.08% of full scale |
| 精度（60°C） | ±0.15% of full scale |
| 隔离电压 | 750VDC（通道间、通道对背板） |
| 阶跃响应时间 | 1ms |
| 全通道更新周期 | 33.7ms（4通道并行） |
| 热耗散功率 | 4.5W（最大值） |
| 背板电流（5VDC） | 120mA |
| 外部供电（可选） | 24VDC（减轻背板负载） |
| 工作温度 | 0°C ~ 55°C |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 5% ~ 95% RH（无冷凝） |
| 接线端子 | 16位可拆卸端子排，适用Belden 8761双绞屏蔽线 |
| 认证 | UL/cUL Class I Division 2, CE |
产品深度介绍

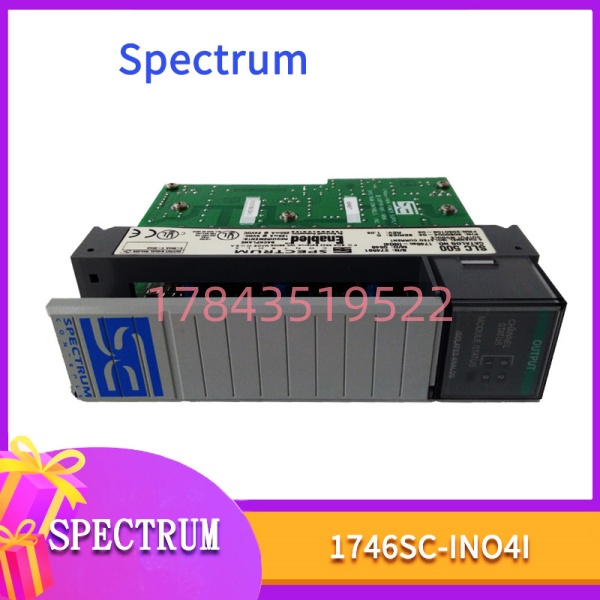

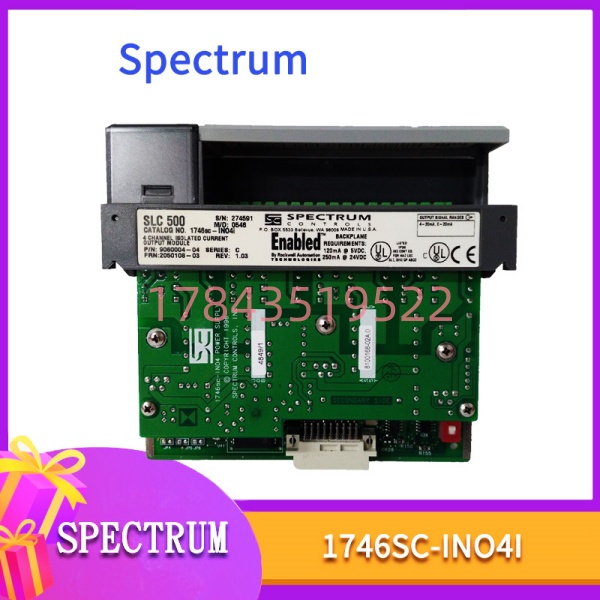

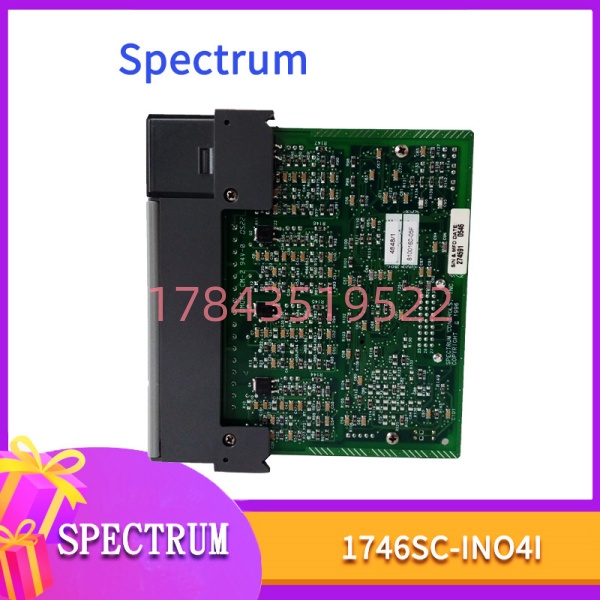

Spectrum Controls 1746SC-INO4I 是一款为 Allen-Bradley SLC 500 PLC 设计的4通道隔离模拟电流输出模块。它的活儿很简单：把 PLC 里的数字量（比如 PID 运算输出的 0-16383 或工程单位）转换成 4-20mA 的模拟电流信号，送给现场的阀门定位器、变频器、调节执行机构。说白了，这就是控制系统的“手”——大脑（PLC）算好了要开多大，它去执行。
这块卡是罗克韦尔原厂 1746-NO4I 的直接替代方案，但多了一个硬核功能：通道间隔离。
说几个核心参数：
第一，750VDC 通道间隔离。这是这块卡最大的卖点。原厂 1746-NO4I 的通道是共地的，一路输出短路可能会影响其他通道。而 1746SC-INO4I 每个通道相互隔离，一路烧了，其他三路照常工作。现场变频器一开，干扰满机柜跑，隔离能防止共模干扰串到信号线上导致调节阀乱抖。
第二，16位分辨率，0.08%精度。4-20mA 信号对应 0-4095（12位）是常规配置，16位意味着每个计数约 366nA（纳安），能捕捉更精细的变化。如果你做的是高精度配料或者化学反应釜的温度控制，这个分辨率能让你看到更细腻的调节过程。
第三，输出范围可编程。0-20mA、4-20mA、0-21mA 都能配。4-20mA 带断线检测的场景最常用——低于 4mA 就知道线断了。0-20mA 用于老设备或者某些进口仪表。
第四，数据格式灵活。支持 16位二进制、工程单位换算、PID 缩放、1746-NO4 兼容格式。从原厂 NO4I 切换过来时，梯形图可以不用改。
第五，供电灵活。默认从背板取 5VDC（120mA）。如果机架挂了很多模块，担心背板供电吃紧，可以接外部 24VDC 供电。模块上有 DIP 开关切换 RACK/EXT 模式。
⚠️ 关键提示：这块卡是 Spectrum Controls 生产的，罗克韦尔的 Encompass 合作伙伴，不是 Rockwell 原厂标签。但设计和工艺完全兼容 SLC 500 平台，功能和用法与原厂无异。采购备件时注意这一点，别以为买到假货。
应用场景与行业案例
现场最头疼的问题
做过 SLC 500 维护的人都知道，模拟量输出卡最怕两件事：一是通道烧了——现场接线短路或者接了 24V 电源，输出回路直接冒烟；二是信号漂移——PID 输出 50%，阀门开度却对应 48%，调节半天稳定不下来。还有一个常见坑：换上去的新卡和老卡的输出范围设置不一样，导致阀门突然全开或全关，场面吓人。
1746SC-INO4I 这块卡的好处是：通道隔离能防止一路故障牵连其他回路；自动校准功能能减少信号漂移；DIP 开关设置在外壳上，换卡前拍照核对就行。
替换前必须做的事：
- 拍照记录原模块的 DIP 开关位置（供电模式、输出范围）
- 在 RSLogix 500 里读一下原模块的配置（输出格式、通道使能）
- 如果有 HART 手操器或者信号发生器，新卡上机后先给 4mA、12mA、20mA 三个点校验一下
典型应用场景
1. 水处理 – 加药泵控制
污水处理厂的 PAC/PAM 加药泵，通过 4-20mA 信号调节冲程频率。这类场景对可靠性要求高——加药停了，出水水质超标，环保局罚单就来了。通道隔离能防止一台泵的线路短路影响其他泵。
2. 暖通空调 – 调节阀/风阀执行器
大型商业综合体的 AHU 空调箱，水阀和风阀通过 4-20mA 信号调节开度。16 位分辨率能做到精细调节，不会出现阀门“咔咔”一步到位那种冲击。
3. 石油化工 – 小型调节回路
化工厂的伴热温度调节、储罐压力调节，这类回路不需要 DCS，SLC 500 配这块卡就能搞定。750VDC 隔离，现场环境恶劣也不怕共模干扰。
4. 冶金 – 变频器速度给定
轧钢生产线的辅助传动变频器（辊道、风机、水泵），PLC 通过 4-20mA 给速度设定值。阶跃响应 1ms，变频器能快速响应，减少速度超调。
5. 包装机械 – 加热器功率控制
封口机、热收缩包装机的加热管功率调节。PID 输出 4-20mA 控制可控硅触发板，输出精度影响封口质量。16 位分辨率能精准控温。
真实案例
案例：华南某污水处理厂的夜间抢修
去年 8 月的一个周六晚上，我接到一个老客户的电话。客户是某污水处理厂的电气主管老周。
老周说：“我们那条 A²O 工艺线的 PAC 加药泵不工作了。值班员说 DCS 上给 80% 开度，但泵那边没反应。排查了 2 个小时，发现是 SLC 机架上的模拟量输出卡坏了——通道 2 没输出，万用表测 0mA。”
我问：“用的是哪块卡？原厂的还是 Spectrum 的？”
老周说：“1746SC-INO4I，带隔离的那种。”
仓库里有一块同型号的备件。我让老周做了三件事：
- 拍照记录旧卡的 DIP 开关位置（供电模式、输出范围设置）
- 在 RSLogix 500 里记录通道 2 的输出值（PID 输出是多少）
- 新卡上机前，把 DIP 开关拨到和旧卡一样的位置
老周照着做了，换卡过程很顺利。10 分钟后，加药泵恢复运行。
老周事后说：“以前觉得这种第三方的卡不放心，这次用下来发现还挺稳。而且隔离功能确实有用——通道 2 烧了，其他三个通道还在正常工作，加药泵虽然停了一路，但应急投加还能维持。”
一点实在话：换 1746SC-INO4I 有四点最容易翻车。
第一，供电模式。模块侧面的 DIP 开关选择 RACK（背板供电）还是 EXT（外部 24V）。换卡前一定拍照，设错了模块不工作。
第二，输出范围配置。虽然可以通过软件配置，但有些老项目用的是 DIP 开关硬设置。核对原卡配置。
第三，接线端子。16 位可拆卸端子排，换卡时把旧端子排拔下来插到新卡上，就不用重新接线了。这是 SLC 500 的一个贴心设计，别浪费了。
第四，接地。4-20mA 回路是两线制，屏蔽层在 PLC 侧单端接地。别两端都接，会产生地环流干扰信号。
