西门子 6SE7041 | MASTERDRIVES 大功率传动模块

描述

关键技术规格

产品深度介绍

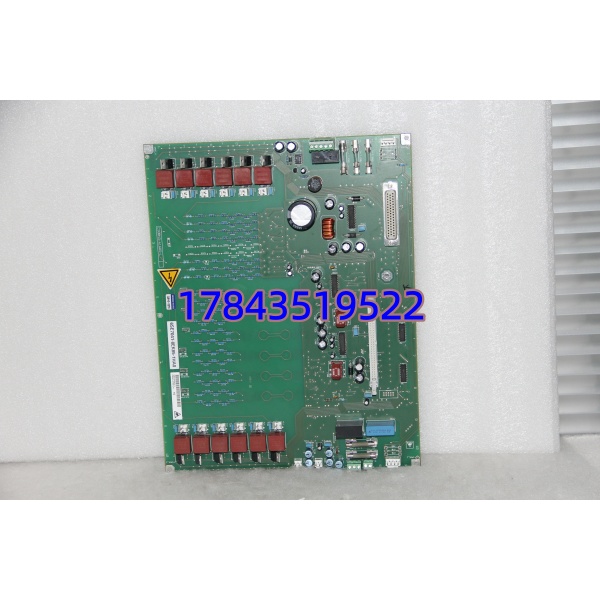

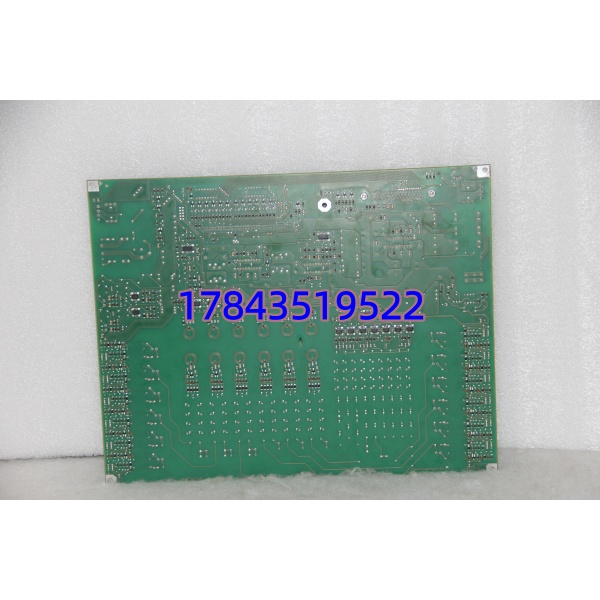

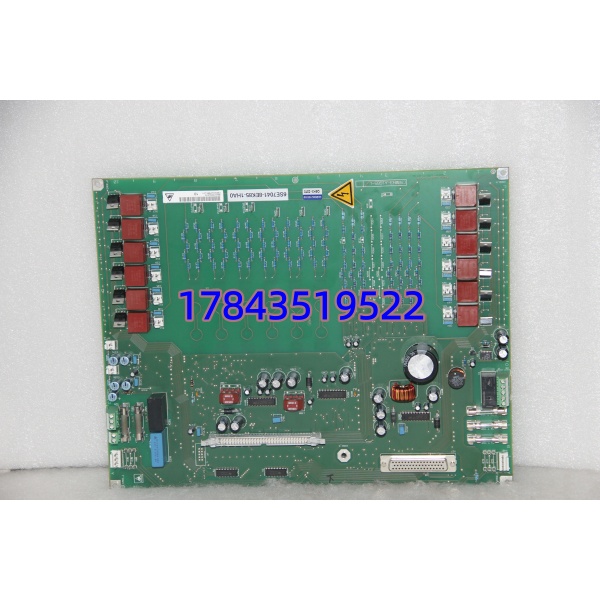

西门子 6SE7041 是 SIMOVERT MASTERDRIVES 系列的大功率传动核心模块，包含逆变单元、馈电 / 回馈单元等多种形态，专为冶金、电力、建材等行业的重载设备设计。它将直流母线电能转为可调频率 / 电压的交流电，驱动大功率电机，或把制动能量回馈电网，实现节能运行。

该模块采用全数字控制架构，支持矢量控制，低速转矩大、动态响应快，适配轧机、起重机、输送机等冲击负载场景。作为已停产备件，它是老系统维护、改造的关键器件，稳定性强、现场通用性高，是目前存量 6SE70 系统的主流替换选择。

应用场景与行业案例

工程痛点描述

工厂 6SE70 系列大功率传动设备服役超 10 年，模块老化故障频发。一旦停机，整条重载生产线停滞，维修周期长、备件难寻、停产损失巨大。

典型应用场景

1. 冶金行业 – 轧机主传动驱动热轧 / 冷轧机主电机，冲击负载大、动态响应要求高，适配 500–1000kW 功率等级。
2. 港口机械 – 集装箱起重机控制起升、行走机构电机，四象限运行，制动能量回馈电网，节能效果显著。
3. 电力行业 – 引风机 / 送风机驱动锅炉引风机、送风机，大功率、恒转矩负载，调速范围宽，适配 6SE70 变频系统。
4. 建材行业 – 水泥窑窑主电机驱动水泥回转窑主传动，低速大转矩、长期连续运行，环境粉尘大、温度高。

真实案例

案例：华东某钢厂热轧线主传动抢修去年 6 月，该厂一条热轧线的 6SE7041-2WL84-1JC1 逆变单元突发故障，主轧机停机。原厂反馈交期 8 周，停产一天损失约 200 万。

凌晨接到需求，我们确认库存有同型号原装模块，当天发出。工程师现场替换时，严格核对直流母线极性、通讯地址与光纤连接，避免高压短路与通讯异常。模块上机后一次性同步正常，6 小时内恢复生产。

事后电气主管反馈：“大功率传动最怕模块老化，这款原装备件耐用，老系统必须储备 1–2 块，不能等坏了再找。”

质量透明化检测流程

1. 入库验收检测
   • 来源追溯：核对原厂批次、装箱单与出厂合格证
   • 防伪识别：西门子序列号系统核验，查询出厂日期
   • 外观检查：无变形、无烧蚀痕迹、无维修焊接、接口完好
   • 附件核对：说明书、端子图、出厂测试报告齐全
2. 上机功能测试
   • 测试环境：6SE70 系列测试机架 + CUVC 控制单元 + 负载电机
   • 测试内容：通电自检、光纤通讯握手、矢量控制空载运行、满载带载测试（24 小时）
   • 测试记录：出具完整功能测试报告，含波形图与温升数据，可提供测试视频
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试，主回路≥20MΩ，控制回路≥10MΩ
   • 耐压测试：主回路 AC 2000V/1 分钟，无击穿闪络
   • 导通测试：功率模块 IGBT 导通性核验，无开路 / 短路

技术避坑指南

1. 型号后缀严格匹配
   • 风险：后缀不同（如 – 2WL84 vs -1WL60）导致功率 / 散热 / 电压等级不兼容，上机烧毁
   • 避坑：采购前核对完整型号（含后缀）、直流母线电压与散热方式（风冷 / 水冷）
   • 案例：曾有工程师误购水冷型（-1WL60）替换风冷型（-2WL84），接口不符无法安装，延误工期
2. 高压直流母线安全操作
   • 风险：600V DC 母线残留高压，未放电直接触摸导致触电
   • 避坑：断电后等待≥15 分钟，用万用表测量母线电压＜50V 再操作；佩戴绝缘手套
   • 警示：大功率模块电容容量大，放电不彻底极易引发安全事故
3. 光纤通讯与地址配置
   • 风险：光纤插反、地址重复或终端电阻错误，导致通讯中断、系统报 “F025” 故障
   • 避坑：替换前拍照记录光纤收发方向与地址拨码；总线两端终端电阻设为 “ON”，中间为 “OFF”
   • 经验：6SE70 系统光纤通讯故障占比超 40%，严格按原配置复刻可大幅降低风险
