描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 完整型号 | 6SE7014-0TP50-Z |
| 额定功率 | 1.5 kW（适配电机） |
| 额定电流 | 4 A |
| 直流母线电压 | 510–650 V DC |
| 输出频率 | 0–650 Hz |
| 控制方式 | 矢量控制 / 伺服控制 |
| 保护功能 | 过流、过压、欠压、过热、短路、接地保护 |
| 通讯接口 | 标配 RS485（USS 协议），可选 PROFIBUS DP/CAN |
| 环境适应性 | 涂层 PCB（0T），抗潮湿、粉尘、腐蚀性气体 |
| 工作温度 | 0°C ~ +40°C |
| 安装方式 | 标准 DIN 导轨 / 控制柜壁挂 |
| 尺寸（宽 × 高 × 深） | 130 mm × 430 mm × 210 mm |
| 重量 | 约 3.4 kg |
6SE7014-OTP50-Z
产品深度介绍

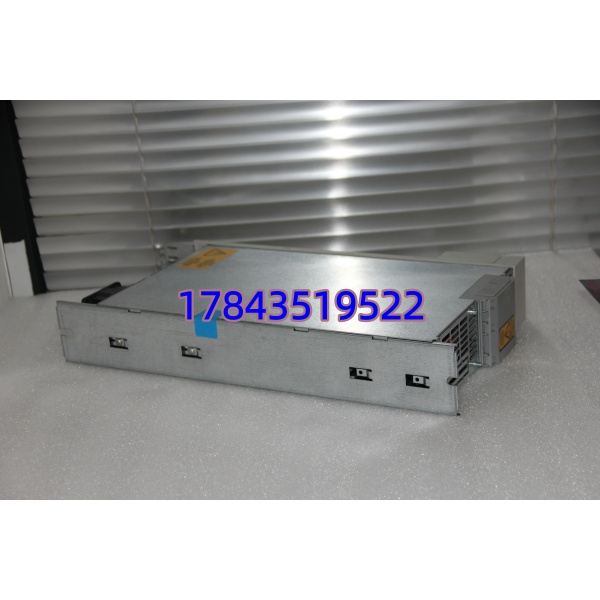

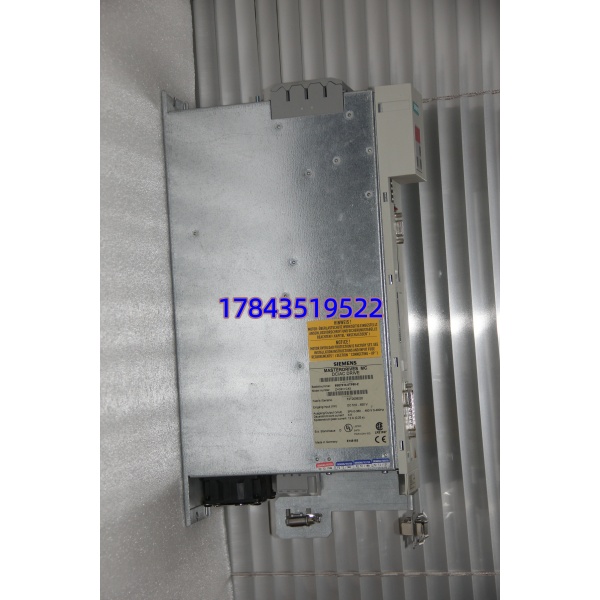

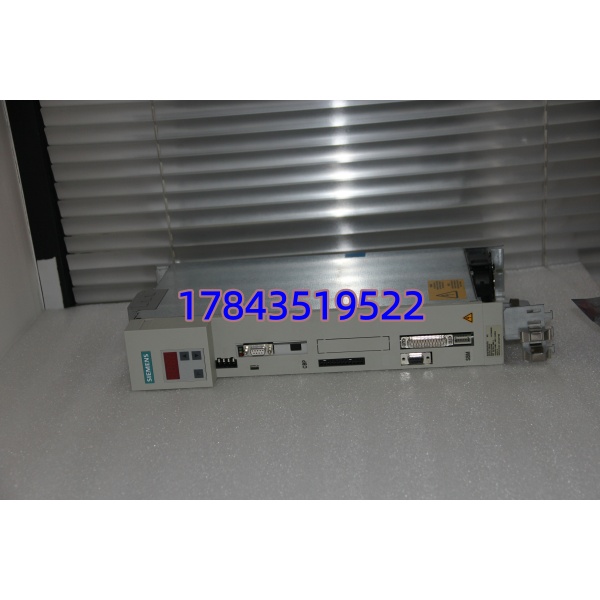

西门子 6SE7014-0TP50-Z 是 SIMOVERT MASTERDRIVE MC 系列紧凑型伺服逆变器，专为中小功率运动控制设计，适配 1.5kW 交流伺服电机或异步电机。直流 510-650V 供电，支持 0-650Hz 宽频输出，动态响应快，定位精度高。
型号后缀 “0TP50” 代表涂层电路板，可在高湿、多尘、轻度腐蚀环境稳定运行；内置制动斩波器，直接外接制动电阻，适配频繁启停、位能性负载场景。作为 6SE70 系列核心备件，它是存量生产线设备老化替换、系统扩容的优选，兼容性强、现场通用性高。
6SE7014-OTP50-Z
应用场景与行业案例
工程痛点描述
老旧产线 6SE70 驱动老化，电机抖动、定位偏差大，频繁报警停机；新驱动交期长、成本高，停产件难找，维修时面临 “无件可换、换则停工” 的困境。
典型应用场景
- 机床加工 – 主轴 / 进给轴驱动适配小型加工中心、数控车床主轴与进给轴，高频启停、快速定位，满足精密加工需求。
- 纺织机械 – 高速卷绕 / 牵伸控制驱动高速卷绕机、牵伸机电机，宽频输出适配高速运转，涂层 PCB 抵御车间湿气与纤维粉尘。
- 包装设备 – 定位输送 / 封口驱动控制包装线输送轴、封口轴，快速响应启停，精准定位，适配连续生产节拍。
- 物流设备 – 升降 / 平移伺服控制驱动堆垛机、升降平台伺服电机，内置制动斩波器适配位能负载，防止断电溜车。
真实案例
案例：华东某纺织厂旧线改造今年 2 月，该厂进口高速卷绕机的 6SE7014-0TP50-Z 驱动老化，频繁报过流报警，每班停机 3-4 次，影响产能。原厂反馈该型号已停产，替代型号需 6 周交期，且需改程序，成本高。
我们提供原装库存备件，当天发出。工程师现场核对参数，复制原驱动的波特率、控制模式与限位设置，上机后一次性通讯正常，电机运行平稳，无抖动异响。改造后连续运行 3 个月无故障，停机时间减少 95%，产能恢复正常。
设备主管反馈：“老设备最怕驱动不兼容，这款原装备件即插即用，停产件储备太关键了。”
6SE7014-OTP50-Z
质量透明化检测流程
- 入库验收检测
- 来源追溯：核对西门子原厂序列号、装箱单、出厂合格证
- 防伪识别：官网核验序列号，查询出厂日期与批次
- 外观检查：外壳无变形、无划痕、接口针脚完好、无维修痕迹
- 附件核对：说明书、保修卡、出厂测试报告齐全
- 上机功能测试
- 测试环境：6SE70 机架 + 直流电源 + 1.5kW 伺服电机
- 测试内容：通电自检、LED 状态指示、矢量控制 / 伺服控制测试、0-650Hz 频率运行、制动斩波器功能测试、连续运行 24 小时稳定性测试
- 测试记录：出具完整测试报告，含运行曲线与温升数据，可提供测试视频
- 电气参数测试
- 绝缘电阻：500V 摇表测试，输入 / 输出对地≥10MΩ
- 导通测试：功率模块、制动回路导通性核验，无开路 / 短路
- 电压精度：测试直流母线电压、输出电压稳定性，符合规格
- 固件与配置验证
- 固件版本读取并记录
- 端子接线图、拨码开关位置拍照存档
- 最终质检与包装
- 质检员签字确认，贴附 QC 合格标签（含检测日期）
- 防静电袋密封 + 气泡膜 + 加厚纸箱 + 防潮剂
- 配套安装附件齐全，标识清晰
技术避坑指南
- 型号后缀 “Z” 选项核对❗
- 风险：后缀 “Z” 代表定制选项（如 G91+G42+C43），选项不符会导致功能缺失、通讯失败
- 避坑：采购前核对原驱动 “Z” 后缀完整代码，确保选项一致
- 案例：曾有工程师忽略后缀，新驱动无制动功能，位能负载停机溜车，险些造成事故
- 直流母线电压匹配
- 风险：供电电压低于 510V DC，驱动欠压报警；高于 650V DC，过压损坏功率模块
- 避坑：确认供电电压在 510-650V DC 范围内，长距离供电需核算压降
- 数据：推荐直流母线电压稳定在 560-600V DC，波动≤±5%
- 电机参数自整定
- 风险：直接上电运行，未做电机参数自整定，导致电机抖动、过热、定位偏差
- 避坑：替换后必须执行电机参数自整定，录入电机额定功率、电流、转速
- 警示：6SE70 驱动对电机参数敏感，自整定不良是运行故障的主要原因
- 制动电阻选型
- 风险：制动电阻功率 / 阻值不符，制动效果差或烧毁电阻、驱动
- 避坑：按负载惯量与制动频率选型，推荐阻值 50-100Ω，功率≥1kW
- 经验：频繁启停场景，制动电阻功率需按额定值的 1.5-2 倍选型
- 停产备件采购陷阱
- 风险：市场多为翻新 / 维修件，功率模块老化、涂层失效，稳定性差、寿命短
- 避坑：优先选择原装库存，索要序列号核验记录、出厂日期与测试报告
- 建议：6SE70 系列已全面停产，核心驱动模块建议储备 1-2 块原装备件，避免故障后长时间停工
