描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 订货号 | 6RA8222-8PA0 |
| 输入电压 | 3 相 400V AC ±10%，50/60Hz |
| 输出电压 | 0–320V DC |
| 额定输出电流 | 10A（连续） |
| 适配电机功率 | 约 4kW（400V DC） |
| 控制方式 | 电枢电压调速，单象限（不可逆） |
| 励磁 | 外部励磁（需另配励磁电源） |
| 通讯 / 给定 | 模拟量 0–10V/4–20mA，开关量 I/O |
| 保护功能 | 过流、过压、失磁、过热、堵转 |
| 工作温度 | 0–45℃ |
| 尺寸（宽 × 高 × 深） | 约 255 × 125 × 85 mm |
| 重量 | 约 1.1 kg |

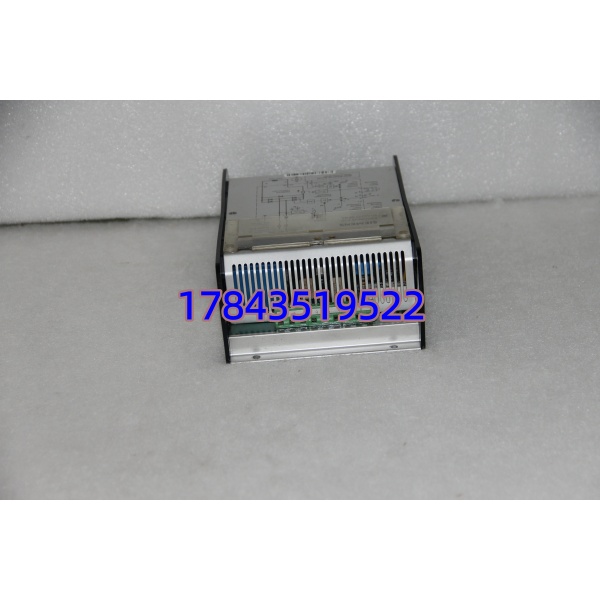

6RA8222-8PA0
产品深度介绍
西门子 6RA8222-8PA0 是 MINIREG F10 系列紧凑型直流调速器，专为中小功率直流电机设计。采用两相全控整流桥，结构紧凑、安装方便，适合空间受限的控制柜场景。
支持电枢电压闭环调速，可接收 0–10V 或 4–20mA 速度给定，自带软启动、电流限幅及失磁保护。广泛用于老设备改造、机床主轴、输送机、卷扬机等单象限直流驱动场景，是 4kW 以内直流电机的高可靠选择。

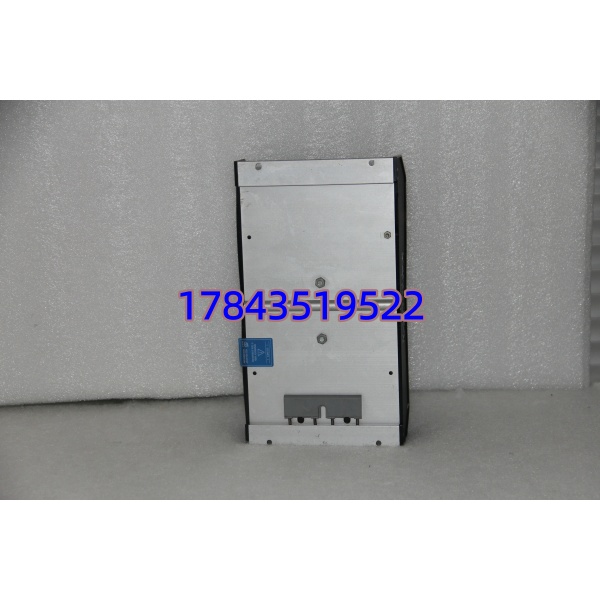

6RA8222-8PA0
应用场景与行业案例
工程痛点描述
很多老工厂仍在用 4kW 以下直流电机，原调速器老化、备件难寻，整机更换交流变频成本高、机械改动大。需要体积小、接线简单、兼容性强的直流调速备件。
典型应用场景
- 机床行业 – 主轴 / 进给驱动普通车床、磨床的直流主轴电机调速，低成本替换老旧调速单元，保留原有直流电机与机械结构。
- 物流输送 – 皮带 / 辊道驱动生产线皮带输送机、分拣辊道的直流电机控制，启停平稳、调速范围宽、抗粉尘。
- 轻工机械 – 卷绕 / 张力控制造纸、纺织、塑料薄膜的小型卷绕设备，配合张力传感器实现简易张力控制。
- 冶金辅机 – 小型卷扬 / 提升机钢厂、铝厂辅助设备的小型直流卷扬机，单象限运行、频繁启停，可靠性要求高。
真实案例
案例：某机械厂车床改造去年 10 月，江苏一家机械厂 10 台普通车床的直流调速器全部老化，频繁跳闸、速度不稳。原型号早已停产，换新交流变频要改电机、改控制柜，单台成本过万，工期长。最终选用 6RA8222-8PA0，体积小、接线兼容旧端子，直接替换。单台改造费用不到 3000 元，1 天完成 10 台更换，开机后调速平稳、无跳闸，至今稳定运行。
质量透明化（检测流程）
- 入库验收检测核对西门子原厂序列号与包装，检查外壳无变形、端子无烧蚀、标签清晰，确认正品渠道。
- 上机功能测试搭建直流电机测试台，接入 400V AC，带载运行 0–10A 全量程，测试调速精度、软启动、电流限幅，连续 24 小时老化无异常。
- 电气参数测试输入 / 输出电压校准、过流保护阈值校验、绝缘电阻＞10MΩ（500V 摇表）、散热风扇正常。
- 保护功能验证模拟过流、失磁、过热故障，确认保护动作准确、故障代码可读取。
- 最终质检与包装质检员签字，贴 QC 合格标签；防静电袋密封，气泡膜 + 硬纸箱包装，附质保卡与测试报告。

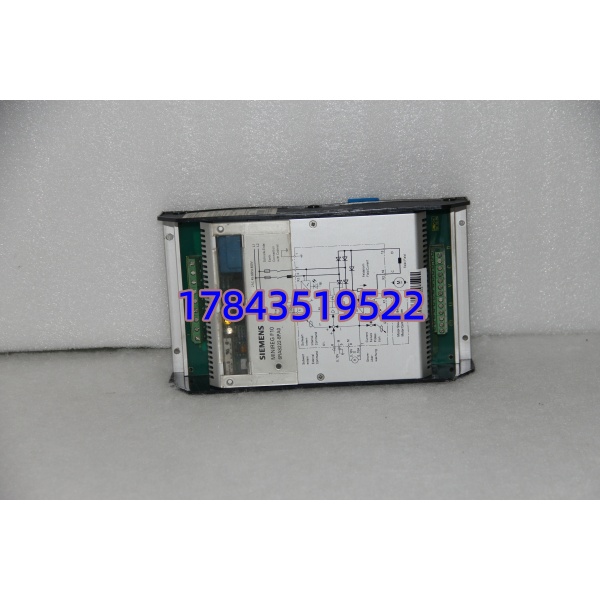

6RA8222-8PA0
技术避坑指南
- 励磁电源缺失或接错
- 问题：本型号无内置励磁，不接励磁或极性反会报失磁故障、无法启动。
- 避坑：必须外接 220V/110V 励磁电源，核对励磁正负极；上电前先测励磁电压。
- 电源容量不足导致跳闸
- 问题：10A 满载时输入电流约 6–7A，用小容量空开 / 线缆易误跳闸。
- 避坑：输入空开选 16A，线缆≥2.5mm²；三相电压平衡，避免缺相。
- 散热不良过热保护
- 问题：安装紧贴其他设备、无散热空间，45℃以上环境易过热停机。
- 避坑：上下留≥50mm 散热间隙，侧面留≥20mm；高温环境加散热风扇。
- 混淆单 / 四象限型号
- 问题：本型号不可逆，用于需要反转的场合会损坏设备。
- 避坑：反转工况选 6RA8224-8PA0（四象限）；采购前确认电机是否需要正反转。
- 模拟量给定接线错误
- 问题：0–10V 与 4–20mA 端子混用，导致速度失控或无反应。
- 避坑：严格按端子图接线，电压信号接 AV1/AV2，电流信号接 AI1/AI2；屏蔽层单端接地。
