描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 完整型号 | 6ES7432-1HF00-0AB0 |
| 硬件版本 | VER.5 |
| 产品系列 | SIMATIC S7-400 |
| 输出通道 | 8 路独立模拟输出 |
| 输出信号 | 0~10V、±10V、0/4~20mA |
| 分辨率 | 12 位 |
| 隔离方式 | 通道组隔离 |
| 背板总线 | S7-400 专用背板通讯 |
| 工作温度 | 0℃ ~ +60℃ |
| 安装形式 | S7-400 标准机架插槽安装 |
| 防护等级 | IP20 |
| 适配系统 | S7-400 CPU 全系列 |

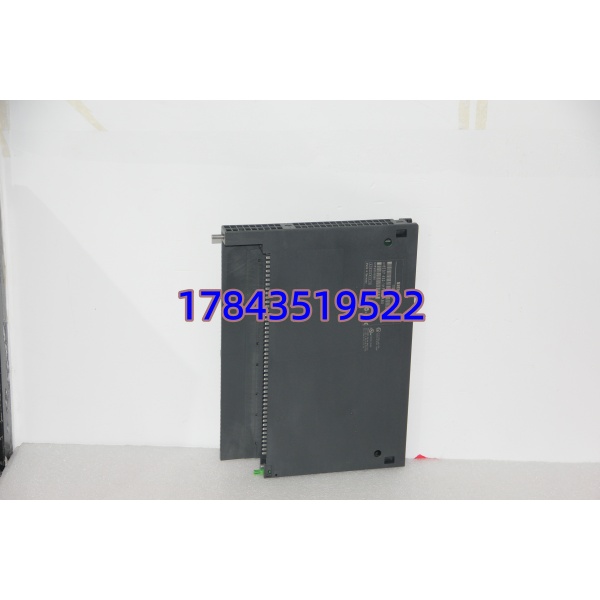

6ES7432-1HF00-0AB0 VER.5
产品深度介绍
西门子 6ES7432-1HF00-0AB0 VER.5 是 S7-400 平台专用 8 通道模拟量输出模块，专为大型工业控制系统设计。模块支持主流电压、电流模拟信号输出，可直接对接现场调节类负载。
第五代硬件版本优化了电路抗干扰设计，长期连续运行稳定性更强，适配工况复杂的重工业环境。模块化插拔结构便于机架快速拆装，适合产线运维与老旧系统备件替换，是化工、电力、冶金项目常用扩展模块。

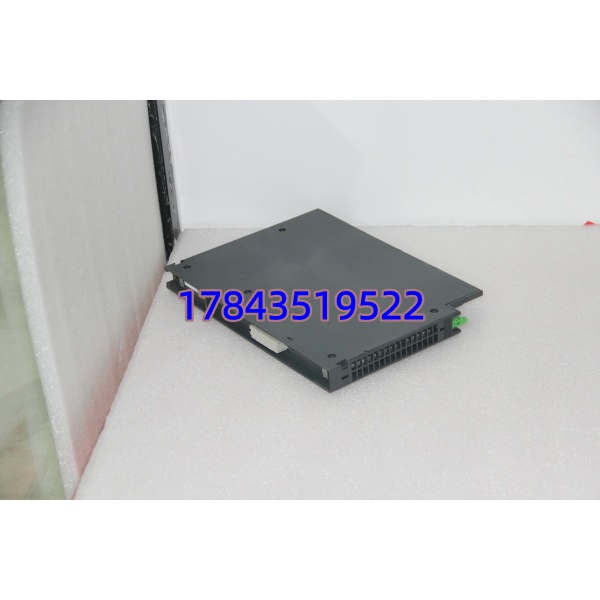

6ES7432-1HF00-0AB0 VER.5
应用场景与行业案例
现场大型自控系统中，调节阀、变频装置、电动执行机构均依赖稳定模拟量信号控制，老旧模块老化易出现信号漂移、输出不准，直接影响工艺参数稳定。
- 电力行业发电机组辅控系统，调节风门、水泵变频、冷却系统模拟量控制。
- 石油化工反应釜温度压力调节、管道流量控制阀信号输出，保障工艺连续运行。
- 冶金行业轧线液压比例阀、风机调速控制，耐受强电磁干扰现场环境。
- 大型水厂加药调节、液位恒控、泵站变频模拟指令输出，适配集中控制系统。
真实案例
北方某煤化工企业 S7-400 控制系统，原有同型号旧模块输出信号偏移，导致反应釜温度波动超标。现场需要同版本 VER.5 备件直接替换，避免程序重新组态。
到货模块经过通电老化、信号校准测试后上机安装，直接原位插拔替换，无需修改接线与程序。更换后模拟输出精度恢复正常，工艺参数稳定，整套装置恢复平稳生产。

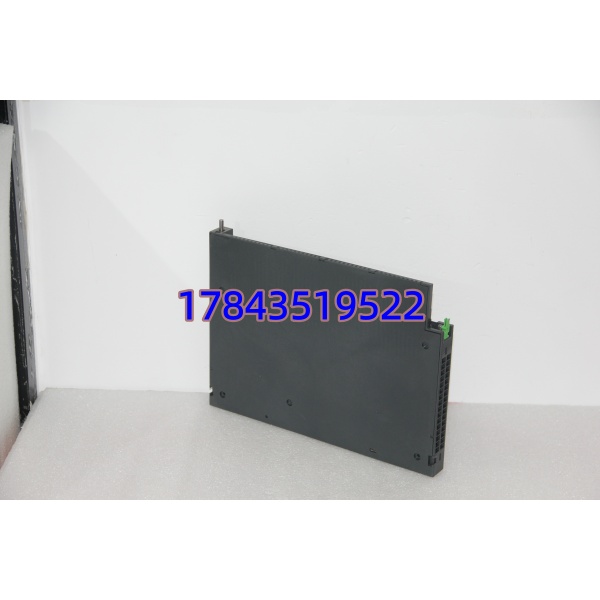

6ES7432-1HF00-0AB0 VER.5
质检流程（工程师实测标准）
- 入库验收：核对型号、版本标签，检查外壳卡扣、端子无破损老化
- 上电检测：接入 S7-400 测试机架，完成背板总线通讯握手
- 信号校验：逐通道测试电压、电流输出，校准信号精度
- 电气检测：绝缘、耐压常规检测，排查隐性电气故障
- 成品封装：防静电收纳，贴版本标识与质检合格标签出库
