描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | 6ES7421-1BL01-0AA0 |
| 输入点数 | 32 点（光电隔离） |
| 额定输入电压 | 24V DC（20.4V~28.8V） |
| 信号 “0” 范围 | -30V DC ~ +5V DC |
| 信号 “1” 范围 | 13V DC ~ 30V DC |
| 单通道输入电流 | 典型 7mA（信号 1） |
| 隔离方式 | 模块与背板总线光电隔离（500V DC 测试） |
| 响应时间 | 1.2~4.8ms（信号切换） |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20（柜内安装） |
| 尺寸（宽 × 高 × 深） | 25 mm × 290 mm × 210 mm |
| 重量 | 约 0.76 kg |

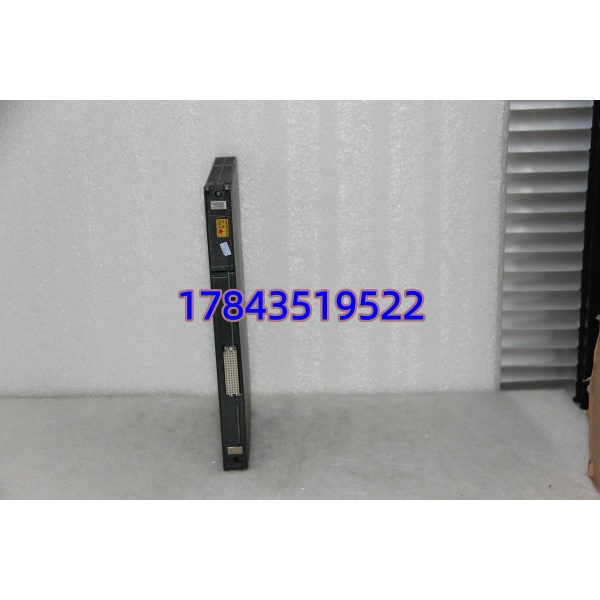

6ES7421-1BL01-0AA0.
产品深度介绍
西门子 6ES7421-1BL01-0AA0 是 SIMATIC S7-400 系统的高密数字量输入模块，型号 SM421，用于将现场 24V DC 开关信号（按钮、限位、接近开关等）采集至 PLC。32 通道设计，光电隔离抗干扰，适配大型离散与流程工业的高密度信号采集需求。
该模块为源型（PNP）输入，通道间无隔离、组隔离设计，配合前连接器快速接线，安装维护高效。作为2025 年 10 月起停产的核心备件，它是存量 S7-400 系统扩容、替换的首选，稳定性强、兼容性好、现场通用性高。

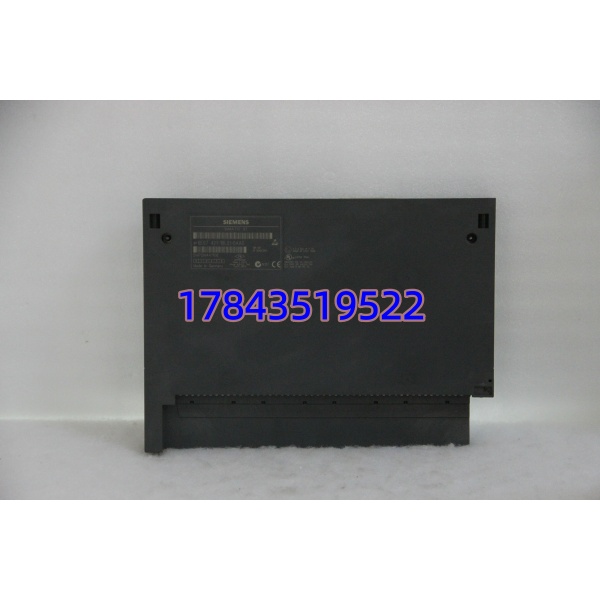

6ES7421-1BL01-0AA0.
应用场景与行业案例
工程痛点描述
大型工厂 S7-400 系统服役多年，输入模块老化、通道损坏频发。信号采集失效直接导致设备误动 / 拒动，停产风险高；新模块采购周期长、停产件难找，维修压力大。
典型应用场景
- 汽车制造 – 焊装 / 总装线信号采集采集工位按钮、限位开关、光电传感器信号，32 点高密输入适配生产线大量 I/O 点位。
- 电力行业 – 电厂辅机控制采集锅炉、汽轮机辅机的开关状态（阀门限位、泵运行反馈），光电隔离抵御强电磁干扰。
- 冶金行业 – 轧机 / 连铸机信号系统采集现场接近开关、压力继电器触点信号，宽温设计适配高温、粉尘恶劣环境。
- 轨道交通 – 牵引变流器控制采集断路器、隔离开关位置信号，毫秒级响应满足时序控制，高隔离保障系统安全。
真实案例
案例：华北某电厂 S7-400 系统扩容改造今年 3 月，该厂 600MW 机组辅控 S7-400 系统新增脱硫设备，需扩展 32 点 24V DC 输入。原厂反馈 6ES7421-1BL01-0AA0 已停产，替代型号交期 6 周，影响工期。
我们提供同型号原装库存，当天发出。工程师现场按规范核对前连接器端子定义、源型输入接线极性，避免反接损坏。模块上机后一次性通讯正常，所有通道信号采集无误，3 天内完成扩容调试。
事后电气主管反馈：“S7-400 老系统扩容最怕信号不兼容，这款原装备件即插即用，停产件储备太关键了。”

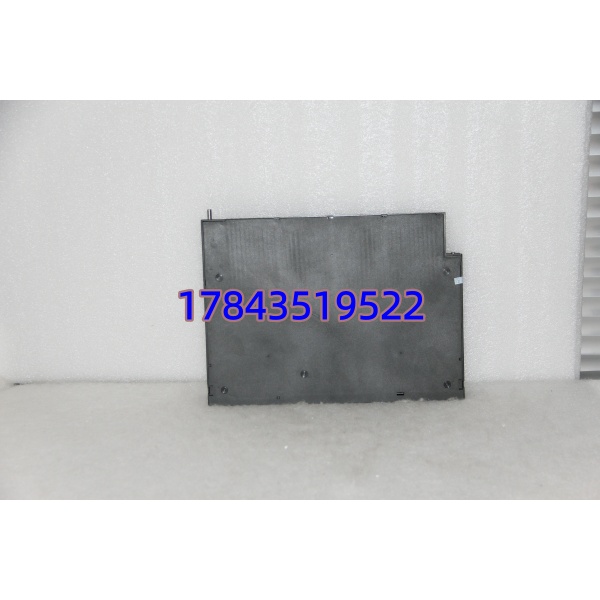

6ES7421-1BL01-0AA0
技术避坑指南
- 输入类型严格匹配
- 风险：误购漏型（NPN）模块，与现场 PNP 传感器不兼容，信号无法识别
- 避坑：采购前确认模块为源型（PNP）输入，核对传感器输出类型
- 案例：曾有工程师误购漏型模块，上机后所有通道无信号，返工延误工期
- 前连接器与接线规范
- 风险：端子接错、虚接或屏蔽层接地错误，导致信号抖动、误触发
- 避坑：替换前拍照记录原接线；屏蔽层单端接地，避免地环流干扰
- 警示：32 点模块接线密集，虚接是信号不稳定的首要原因
- 电压波动与负载适配
- 风险：现场电压低于 13V DC，模块误判为 “0” 信号，采集失效
- 避坑：确保输入电压稳定在 20.4~28.8V DC；长距离线缆优先用屏蔽线
- 数据：屏蔽线最大长度 1000m，非屏蔽线 600m，超距易受干扰
- 静电防护（ESD）
- 风险：干燥季节无防静电措施，静电击穿模块输入电路，通道烧毁
- 避坑：佩戴防静电手环，在防静电垫上操作；模块安装前避免直接接触针脚
- 经验：冬季现场故障率比夏季高 35%，多为静电导致
- 停产备件采购陷阱
- 风险：市场多为翻新 / 维修件，光电隔离老化、通道漂移，稳定性差
- 避坑：优先选择原装库存，索要出厂日期、序列号核验记录与测试报告
- 建议：S7-400 系统已停产，核心 I/O 模块建议储备 1-2 块原装备件，避免故障后无件可换
