描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 6ES7322-1BL00-0AA0 |
| 输出通道 | 32 路，分组隔离（4 点 / 组） |
| 输出类型 | 晶体管源型（PNP/Sourcing） |
| 额定负载电压 | DC 24 V（范围 20.4–28.8 V） |
| 单通道电流 | 0.5 A（最大 0.6 A） |
| 分组总电流 | 4 A / 组，16 A / 模块 |
| 电气隔离 | 500 VAC，背板总线与输出侧隔离 |
| 响应时间 | 导通 < 0.5 ms，关断 < 1.5 ms |
| 开关频率 | 最高 100 Hz（阻性负载） |
| 连接器 | 40 针前连接器（需另配） |
| 功耗 | 约 6.6 W |
| 尺寸（宽 × 高 × 深） | 40 mm × 125 mm × 120 mm |
| 重量 | 约 260 g |

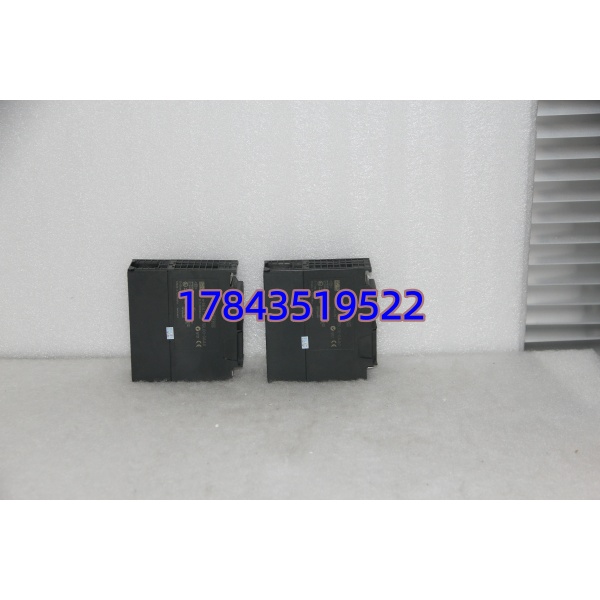

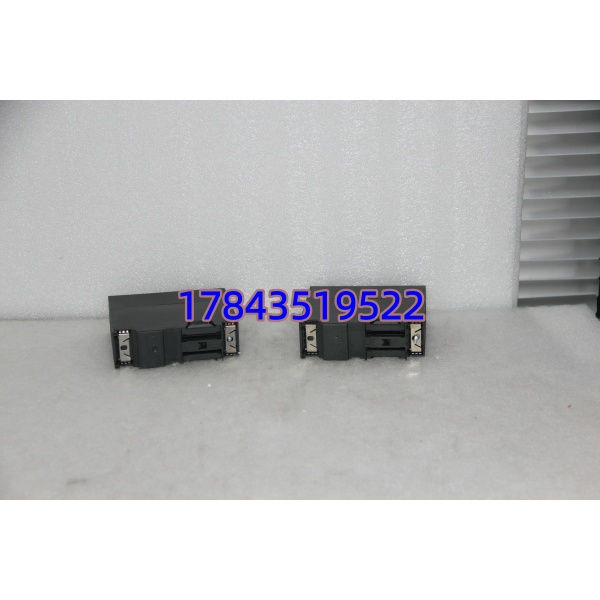

6ES7322-1BL00-0AA0
产品深度介绍
西门子 6ES7322-1BL00-0AA0 是 S7-300 系列高密度数字量输出模块，属于 SM322 产品线。单模块集成 32 路晶体管输出，采用 40mm 紧凑型设计，节省控制柜空间。
模块采用光电隔离技术，实现背板总线与现场负载的电气隔离，抗干扰能力强。每通道具备短路保护，可直接驱动 24V DC 电磁阀、小型继电器、指示灯等负载，无需中间继电器。适用于输出点数多、安装空间紧张的自动化系统。

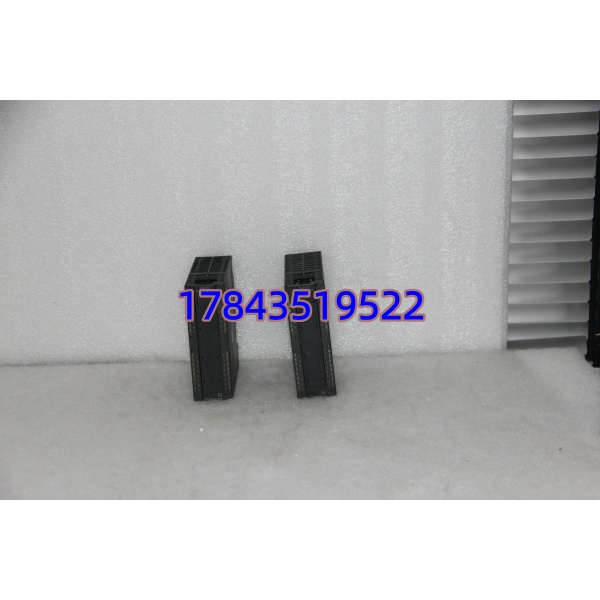

6ES7322-1BL00-0AA0
应用场景与行业案例
工程痛点描述
工业现场常存在 “输出点数多、控制柜空间有限、成本控制严” 的矛盾。传统 16 点模块需多块堆叠，占用大量槽位且布线复杂。高密度 32 点模块可大幅减少模块数量，简化布线，降低成本。
典型应用场景
- 汽车制造 – 生产线电磁阀控制用于焊装、涂装车间大量 24V DC 电磁阀控制，单模块驱动 32 个执行器，减少控制柜数量。
- 物流仓储 – 分拣系统动作控制电商分拣线的推块、挡板执行机构控制，高频开关动作，晶体管输出寿命长、响应快。
- 水处理 – 阀门与加药泵控制污水处理厂的电动阀门、计量泵控制，24V DC 输出适配现场防爆要求。
- 暖通空调 – 风阀与水阀控制大型楼宇 HVAC 系统的风阀执行器、水阀电磁阀控制，高密度输出适配多点控制需求。
真实案例
案例：某电子厂 SMT 生产线改造去年 5 月，华南某电子厂对 SMT 贴片线进行升级。原系统采用 16 点输出模块，3 条生产线共用 42 块模块，控制柜拥挤不堪，布线混乱，维护困难。
改造方案采用 6ES7322-1BL00-0AA0 32 点输出模块，仅需 14 块即可替代原有 42 块模块，控制柜数量减少 2/3，布线工作量减少 60%。
改造后，系统故障率降低 70%，维护效率提升 50%。电气主管表示：“高密度模块不仅节省空间，更让布线清晰，排查故障效率大幅提升。”
质量透明化（检测流程）
- 入库验收检测
- 来源追溯：核对原厂装箱单、出厂编号，确认正品渠道
- 防伪识别：查询西门子官方序列号，验证真伪
- 外观检查：外壳无变形、接口无磨损、触点无氧化
- 附件核对：含说明书、合格证、出厂参数记录单
- 上机功能测试
- 测试环境：搭建 S7-300 测试机架，接入 DC24V 电源
- 测试内容：通道通断测试、短路保护测试、响应时间测试、连续 24 小时老化测试，记录温升≤5℃
- 测试记录：生成含通道测试日志、波形图的测试报告，可提供给客户核验
- 电气参数测试
- 绝缘电阻：500V 摇表测试，输出对地绝缘电阻＞10MΩ
- 接地连续性：壳体接地电阻＜0.5Ω，符合工业安全标准
- 电压测试：DC24V±10% 范围内正常工作，无输出异常
- 固件 / 参数验证
- 固件版本：读取并记录当前固件版本（如 V1.2）
- 参数备份：恢复出厂设置后，配置常用参数并备份，附参数配置表
- 最终质检与包装
- 质检员签字确认，粘贴 QC 合格标签（含检测日期）
- 防静电袋密封，气泡膜包裹后装入加厚纸箱，内置防潮剂
- 附质保卡、测试报告复印件，支持全程溯源
