描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 6ES7321-1BL00-0AA0 |
| 产品系列 | SIMATIC S7-300 / SM321 |
| 输入通道数 | 32 路数字输入（DI） |
| 额定输入电压 | 24V DC（允许 20.4–28.8V） |
| 信号 “1” 电压 | 13–30V DC |
| 信号 “0” 电压 | -30–+5V DC |
| 输入电流（信号 1） | 约 7 mA |
| 输入延迟 | 1.2–4.8 ms |
| 隔离方式 | 光电隔离（通道组间 16 点 / 组） |
| 接口 | 40 针前置连接器 |
| 功耗 | 典型 6.5 W |
| 工作温度 | 0–+60°C（水平安装） |
| 尺寸 / 重量 | 40×125×120 mm / 约 260 g |

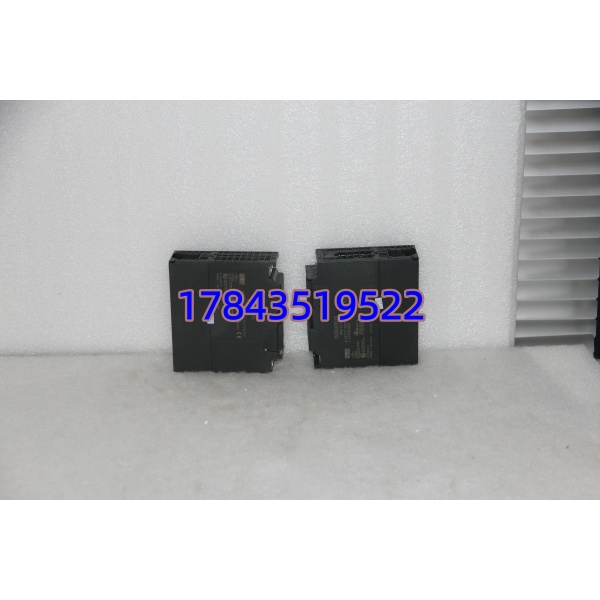

6ES7321-1BL00-0AA0
产品深度介绍
西门子 6ES7321-1BL00-0AA0 是 S7-300 系统常用的高密度数字输入模块，型号 SM321，用于连接 24V DC 传感器、接近开关、按钮等现场设备。
模块采用光电隔离，抗干扰能力强；单卡 32 路输入，节省控制柜空间。适配 S7-300 全系列 CPU，在老系统改造和新项目中都很常见，通用性强、备件易采购。

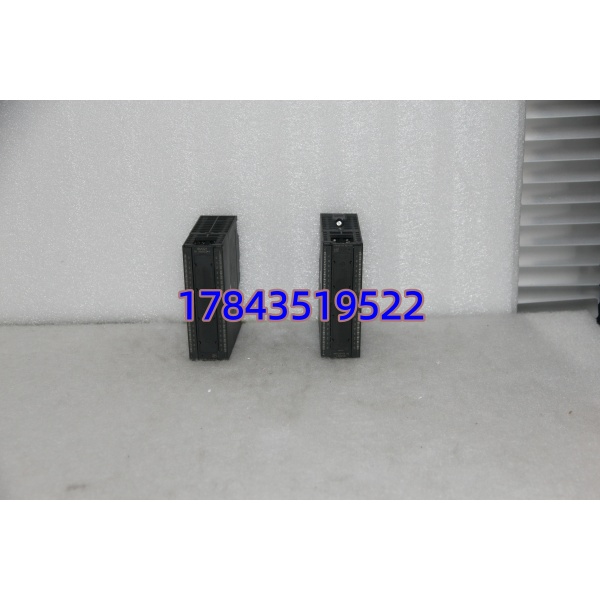

6ES7321-1BL00-0AA0
应用场景与行业案例
工程痛点描述
生产线 I/O 点数多、控制柜空间紧张，同时现场电磁干扰强、远距离信号易受影响。需要稳定、高密度、长距离采集的输入模块。
典型应用场景
- 汽车制造 – 焊装 / 总装线连接大量光电开关、限位传感器，32 点高密度节省柜内空间，光电隔离抵御焊机强电磁干扰。
- 物流分拣 – 输送线检测采集位置、光电、急停信号，屏蔽线最长 1000 m，满足长距离输送线信号采集。
- 机械制造 – 机床与专用设备连接按钮、行程开关、刀具检测信号，响应快、稳定，适配多节点设备控制。
- 水处理 / 环保 – 泵站与格栅采集液位、压力、闸门限位等开关量，适应潮湿、粉尘环境，长期运行可靠。
真实案例
去年 9 月，华东某汽车零部件厂扩建冲压线，原有 S7-300 系统需新增近百点 DI 信号。若用 16 点模块需多占 4 个槽位，控制柜放不下。
选用 6ES7321-1BL00-0AA0（32 点）后，仅用 3 块模块就满足需求，节省空间和成本。现场有中频焊机干扰，模块光电隔离有效，调试阶段几乎无信号误触发，一次性投运成功。
