描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整订货号 | 6DD1640-0AH0（SM500） |
| 模拟输入 AE | 8 路，±10V / 4~20mA，16 位分辨率 |
| 模拟输出 AA | 8 路，±10V / 4~20mA |
| 数字输入 DE | 16 路 DC24V |
| 数字输出 DA | 16 路 DC24V |
| 增量编码器通道 | 4 路正交脉冲高速采集 |
| SSI 绝对值编码器通道 | 4 路 |
| 系统最小循环周期 | 100 μs |
| 供电方式 | TDC 背板 5V 总线供电，外部信号 DC24V |
| 工作温度区间 | -25 ℃ ~ +60 ℃ |
| 防护等级 | IP20，机架插拔式 |
| 板载诊断 | 6 路状态 LED，通道故障 / 通讯 / 电源指示 |
| 外形尺寸 | 233 × 20 × 160 mm |
| 单块重量 | 约 0.94 kg |
| 配套接线附件 | SU13/SB10/SB60 接口端子板，SC62/SC63 电缆 |
产品深度介绍

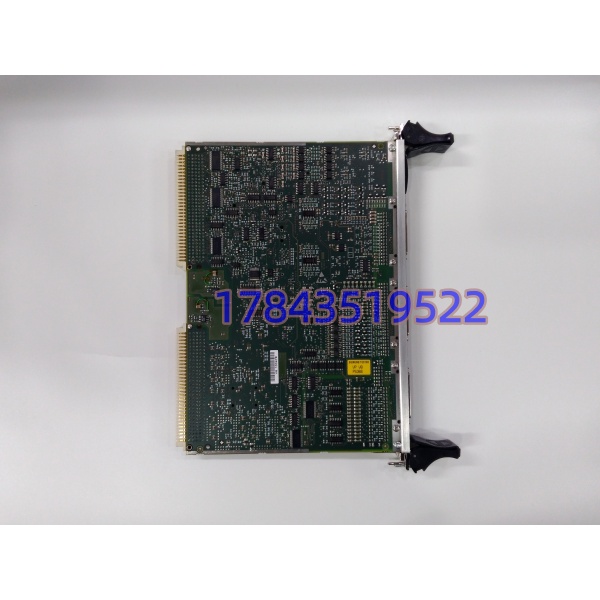

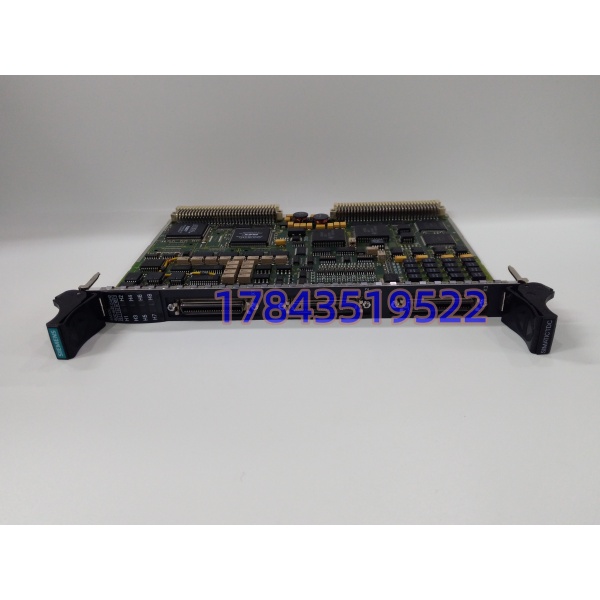

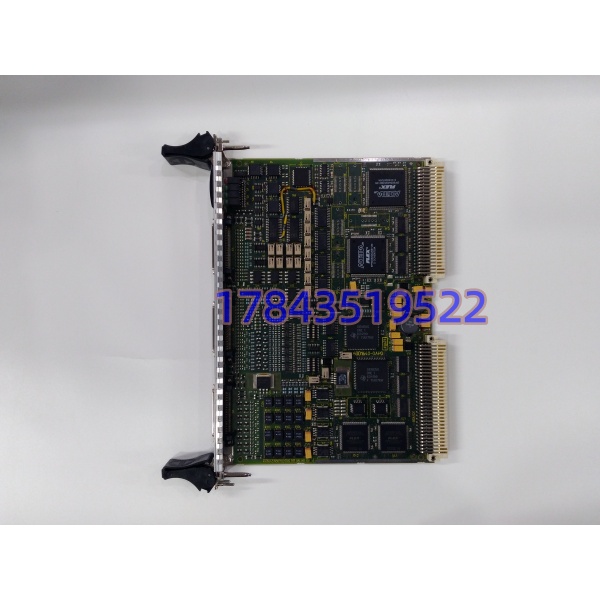

6DD1640-0AH0 是西门子 SIMATIC TDC 系统配套的 SM500 多功能信号板，单模块整合模拟量、数字量、两类编码器采集接口，省去多块独立 I/O 模块堆叠，精简 TDC 机架占用空间。模块适配轧钢、大功率传动、水电励磁等需要微秒级闭环调节的产线，统一 16 位模拟量采样精度，多轴同步采集无信号延迟。
对比 TDC 系统分立式 I/O 组合，单块 SM500 可覆盖一套小型传动站全部信号采集需求，减少背板插槽占用，降低机架采购成本。硬件支持热插拔，产线不停机即可更换备件，适配连续生产行业零停机抢修需求。停产之后仅流通拆机、库存尾货，货源供给不稳定，关键工位建议预留备用模块。
应用场景与行业痛点
去年一条热轧生产线 TDC 系统 SM500 通道短路报警，卷取机位置反馈丢失，整条轧线降速运行，每小时钢材损耗超十万。这类高速传动产线高度依赖编码器与模拟量闭环，单独一块信号模块故障直接影响全线产能，停产备件调货周期长，极易造成大额停机损失。
典型应用场景
- 冶金冷热轧机组 — 轧辊液压阀位、卷取机多轴同步控制，采集压力、张力、编码器位置信号
- 水电发电机组励磁系统 — 水轮机转速、励磁电流模拟量闭环调节，SSI 编码器采集机组角度
- 重型锻压液压设备 — 多油缸同步位移控制，高速脉冲采集保证冲压定位精度
- 风电大功率变流器主控 — 风机桨叶角度、母线电压信号采集与调节输出
- 高速线缆拉丝生产线 — 多牵引电机速度同步闭环，增量编码器实时反馈线速
现场真实案例
华东某钢厂 2025 年 11 月二号平整机 6DD1640-0AH0 模拟输出通道烧毁，现场无备用备件。咨询西门子原厂后得知停产无现货，海外调货交期 6 周。采购紧急采购库存拆机模块，24 小时完成全套功能复测并发货，48 小时抵达现场完成更换，避免近百万停产损失。该钢厂后续一次性储备 2 块同型号模块，纳入关键备件库存清单。
核心卖点与差异化
- 一体化集成设计，单模块覆盖模拟量、数字量、双类型编码器，减少机架插槽占用 30% 以上
- 100 μs 最小系统循环，满足高速传动毫秒级闭环控制，普通 PLC I/O 模块无法达到同等采样速度
- 工业宽温 – 25℃至 60℃，抗粉尘振动，适配冶金、电厂高温恶劣现场，MTBF 大于 50000 小时
- 出货全流程 24 小时满载老化测试，配套完整纸质检测报告，可提供测试实拍视频核验
- 售后统一 12 个月质保，通道故障免费维修，市面零散拆机件多仅提供 3 个月短期质保
- 配套齐全接线端子板与信号电缆库存，采购模块可同步配齐整套接线配件，无需分开寻源
