描述
产品深度介绍
XBTGK2330 是施耐德 Magelis XBTGK 系列触控 + 键盘一体式工业人机界面，专为恶劣工业环境设计，兼顾触摸屏的便捷与物理键盘的可靠输入。搭载 133MHz RISC 处理器、512KB SRAM（锂电池备份），预装 Magelis 系统，标配 RS232/422/485 串口，适配施耐德 Quantum、M340、Premium 等全系 PLC，支持 Vijeo Designer 软件组态。

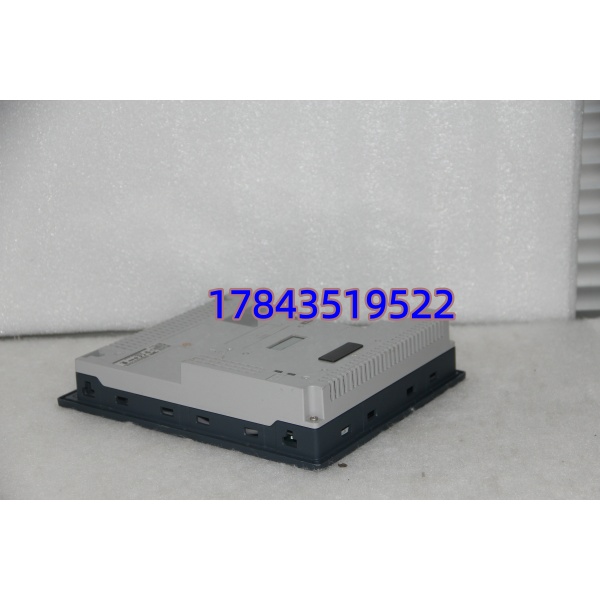

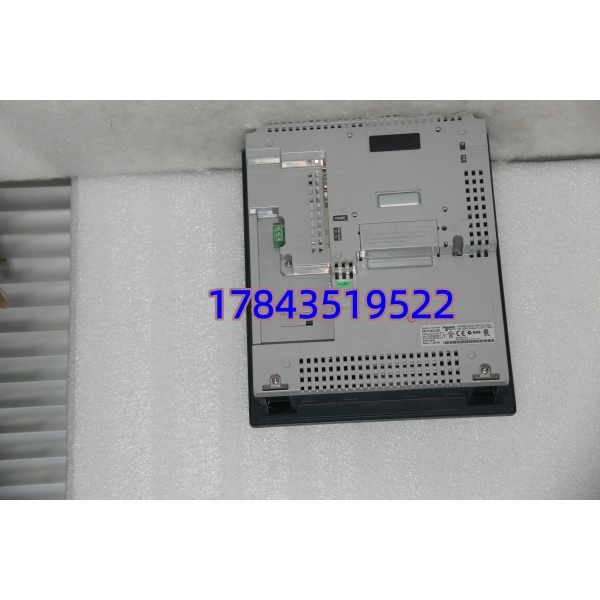

XBTGK2330
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 显示 | 5.7″ 彩色 TFT LCD，65536 色，320×240 QVGA |
| 输入 | 电阻式触摸屏 + 44 键字母数字键盘 + 12 个功能键（带三色 LED） |
| 处理器 | 133MHz RISC CPU |
| 内存 | 512KB SRAM（锂电池备份） |
| 串口 | COM1：RS232/422/485（DB9，最高 115.2kbps） |
| 电源 | 24VDC（19.2~28.8VDC），功耗≤26W，浪涌≤30A |
| 防护 | 前面板 IP65，背部 IP20 |
| 温度 | 工作 – 20℃~+60℃，存储 – 40℃~+85℃ |
| 尺寸 | 265mm×220mm×60mm（宽 × 高 × 深） |
| 认证 | CE、UL、CSA、Class 1 Div 2（防爆区适用） |

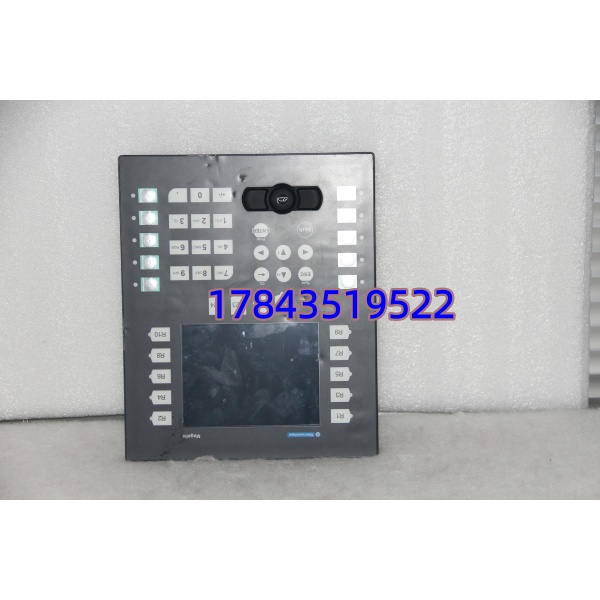

XBTGK2330
应用场景
- 冶金 / 矿业：高温、粉尘、强振动环境，物理键盘防误触、可靠性高
- 化工 / 石化：防爆区（Class 1 Div 2），IP65 防水防尘，适配严苛工况
- 水处理 / 能源：24 小时连续运行，长寿命背光灯（≥50000 小时）
- 老旧设备改造：替换同系列 XBTGT2330 等，保留程序、直接替换
核心卖点
- 触控 + 键盘双输入：工业级物理键盘，戴手套可操作，防电磁干扰
- 宽温与防爆：-20℃~+60℃宽温，Class 1 Div 2 防爆认证，适配极端环境
- 全系列 PLC 兼容：原生支持 Quantum、M340、Premium、Twido 等，无需额外网关
- 停产刚需备件：原厂已停产，全新原装是老旧 XBTGK 系统维保关键
替换与升级建议
✅ 直接替换（原位兼容）
- XBTGK2330 → XBTGK2330：同型号直接插拔，程序完全兼容，无需改线
⚠️ 功能兼容替换（需调整）
- XBTGK2330 → XBTGT2330：同尺寸 5.7 寸触摸屏，无物理键盘，需改操作逻辑
- XBTGK2330 → HMIGTO2300：5.7 寸新系列，触摸屏，需重新组态程序
❌ 不兼容（不可直接替换）
- XBTGH 系列：仅触摸屏，无键盘，开孔尺寸不同
- 第三方 HMI：需重新开发程序、适配通信协议，改造成本高
常见问题解答
Q1：物理键盘和触摸屏哪个更耐用？A：XBTGK2330 的物理键盘专为工业场景设计，寿命 > 1000 万次，抗振动、防油污，比纯触摸屏更适合高强度、恶劣工况。
Q2：可以和施耐德 Quantum 140 系列 PLC 通信吗？A：可以，标配 RS485 串口，直接连接 Quantum CPU 的 Modbus 口，Vijeo Designer 内置驱动，无需额外配置。
Q3：更换 HMI 需要重新下载程序吗？A：同型号直接替换无需改程序；更换为 XBTGT2330 等无键盘型号时，需调整界面操作逻辑，重新下载组态程序。
Q4：这款 HMI 支持中文显示吗？A：支持，Vijeo Designer 可组态简体中文、繁体中文、英文等多语言界面，运行时可切换。
