描述
产品详情
基础信息

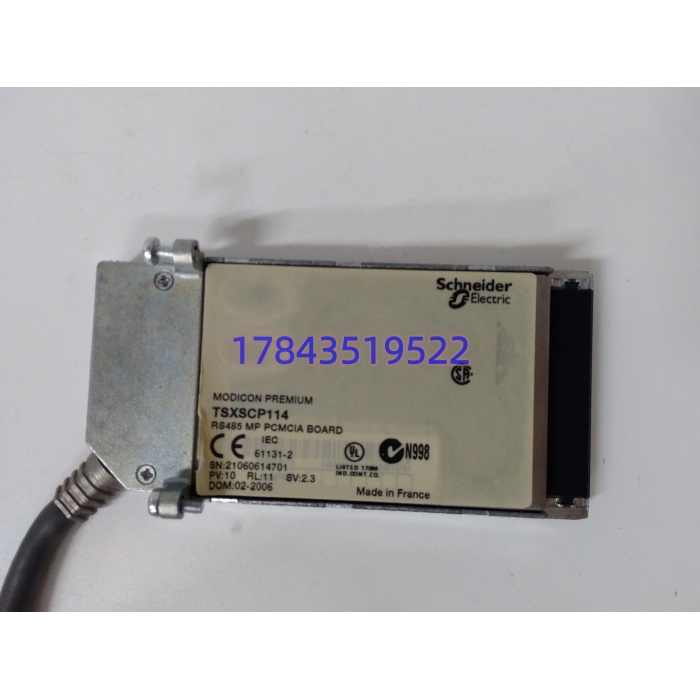

- 型号：TSXSCP114
- 硬件规格：PCMCIA Type III
- 接口类型：2× 隔离型 RS485/RS422
- 安装方式：TSXP57 CPU 侧边 PCMCIA 插槽直插
- 配套软件：PL7 编程软件组态配置
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 通讯通道 | 2 路独立电气隔离 RS485/422 |
| 波特率 | 300bps ~ 115200bps 可调 |
| 数据格式 | 8N1、8E1、8O1 可选 |
| 支持协议 | Modbus RTU（主站 / 从站）、Uni-Telway、XWAY、ASCII 自由协议 |
| 总线节点 | Modbus 单通道最多 32 台从站 |
| 缓存 | 每通道独立 256 字节收发缓冲区 |
| 隔离耐压 | 通道与 PLC 内部电气隔离，抵御共模干扰 |
| 工作温度 | 0℃ ~ +55℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%～95% RH，无凝露 |
产品介绍
TSXSCP114 是 Premium 平台使用率很高的串口扩展卡。很多老项目 TSXP57 CPU 自带串口不够用，又不想新增通讯机架，就选用这款 PCMCIA 卡。区分同系列卡件：
- TSXSCP114：双通道、电气隔离、Type III，现场主流选型
- TSXSCP111：单通道隔离版
- TSXPCX3030：Type II 薄卡，非隔离，干扰大，仅适合洁净控制柜内部通讯
现场高频故障场景：厂区变频器密集区域，不带隔离的串口卡频繁掉线，更换 TSXSCP114 之后通讯稳定性明显提升。⚠️重要限制：仅支持 TSXP57 系列 Premium CPU；早期 TSX37 系列 PLC 无法使用该卡。
应用场景
现场痛点老生产线 Premium 系统改造扩容，原生 CPU 仅 1 个串口，既要连接触摸屏，又要对接多台变频器、温控表，通讯端口不够；车间动力设备多，通讯线路容易受干扰，普通串口卡持续丢包、频繁断链。
典型应用行业
- 污水处理、市政供水 PLC 控制系统
- 造纸、橡塑生产线传动组网
- 热电厂辅控系统、锅炉辅机控制
- 化工中小型装置存量 Premium 系统维保改造
- 老旧生产线技改，新增 Modbus 第三方仪表采集
工程实例某污水厂 TSXP57352M CPU，原有串口连接上位机，新增 4 台变频泵需要 Modbus 通讯。加装 TSXSCP114，通道 1 作为 Modbus 主站采集变频器，通道 2 预留对接在线仪表，无需更换 CPU，节省大量改造工期。
