描述
产品深度介绍

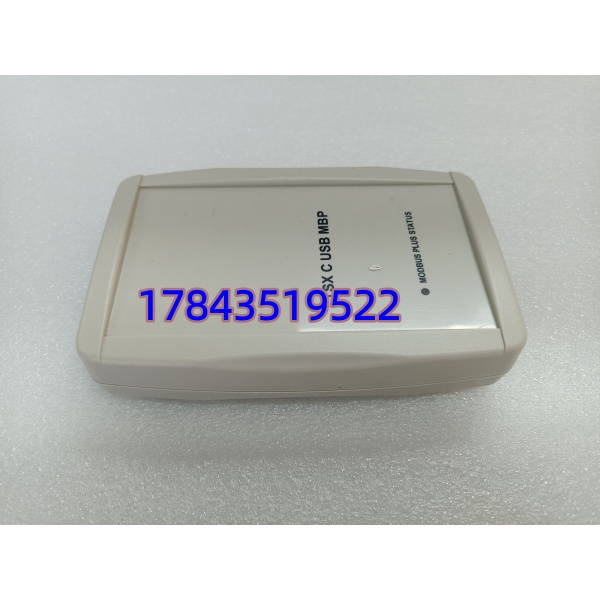

TSXCUSBMBP 是施耐德电气专为Modicon Quantum/Premium/M340系列 PLC 设计的工业级通讯网关，用于将 PC 的 USB 接口转换为 Modbus Plus 总线接口。它是连接上位机与老旧施耐德 PLC 的核心配件，广泛用于程序上传下载、在线监控、故障诊断与数据采集。
采用工业级 EMI 屏蔽设计，能在强电磁干扰环境下稳定工作；USB 总线供电，无需外接电源；即插即用，搭配 Unity Pro 软件可快速建立通讯，适配 Windows 全系列系统。
关键技术规格

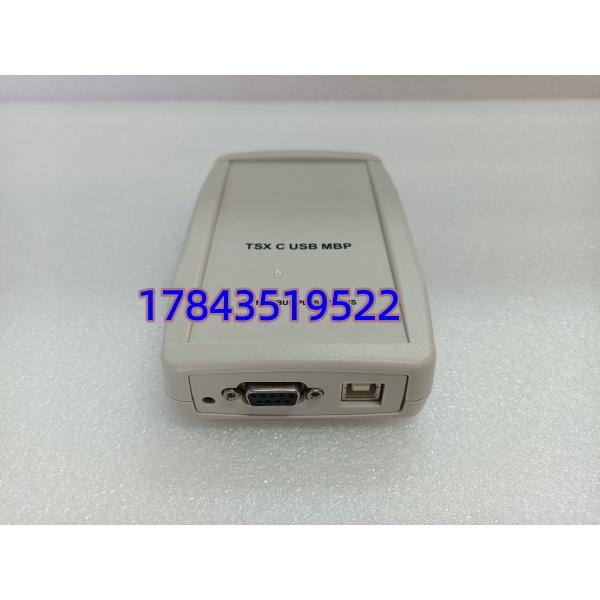

| 参数项 | 技术详情 |
|---|---|
| 型号 | TSXCUSBMBP |
| 通讯协议 | Modbus Plus（主 / 从）、USB 2.0 |
| 接口 | USB Type‑A（PC 端）、RJ45（PLC 端） |
| 传输速率 | Modbus Plus：最高 1 Mbps；USB：12 Mbps |
| 供电 | USB 总线供电（5V DC，约 200 mA） |
| 兼容 PLC | Modicon Quantum、Premium、M340、M580 |
| 适配系统 | Windows XP/Vista/7/8/10；Unity Pro XL V4.0+ |
| 工作温度 | 0°C ~ +60°C |
| 尺寸 | 约 85 × 60 × 30 mm |
| 重量 | 约 0.3 kg |
| 认证 | CE、UL、RoHS 合规 |
质量检测流程
- 入库验收检测
- 核对型号 TSXCUSBMBP、序列号与原厂标签一致；
- 检查外壳无破损、接口无变形、螺丝无拆卸痕迹；
- 核对附件：原厂驱动光盘、说明书、合格证齐全。
- 上机功能测试
- 测试环境：Modicon M340 PLC + Unity Pro V5.0；
- 通电自检：USB 连接 PC，指示灯正常亮起；
- 通讯测试：建立 Modbus Plus 连接，读写数据无丢包；
- 稳定性测试：连续 24 小时在线监控，无断连、无报错；
- 生成带序列号的测试报告，附通讯截图。
- 电气参数测试
- 绝缘电阻：接口与外壳间＞20 MΩ（500V 摇表）；
- 功耗测试：USB 供电电流≤250 mA，无异常发热。
- 固件与驱动验证
- 读取固件版本（常见 V1.xx），适配 Unity Pro 版本；
- 安装原厂驱动，确认无冲突、系统识别正常。
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签；
- 防静电袋密封，配缓冲泡沫入箱；
- 附测试报告复印件，标注质保起止日期。
技术避坑指南
- 协议不匹配
- 问题：误用于 Modbus RTU/TCP 设备，导致通讯失败；
- 避坑：仅适配Modbus Plus总线，RJ45 口非普通以太网口；
- 案例：曾有现场将其接入交换机，指示灯亮但无数据，换 PLC 口后正常。
- 驱动安装失败
- 问题：Win10/11 自动驱动不兼容，导致设备无法识别；
- 避坑：必须用原厂光盘驱动，禁用系统自动更新驱动；
- 提示：驱动仅支持 32/64 位 Windows，不支持 Linux/macOS。
- USB 供电不足
- 问题：接前置 USB 口或劣质 Hub，设备频繁断连；
- 避坑：直连 PC 后置 USB 2.0 口，禁用延长线 / Hub；
- 数据：峰值电流达 250 mA，前置口易压降过大。
- RJ45 接线错误
- 问题：用普通网线直连 PLC，通讯灯不亮；
- 避坑：Modbus Plus 有专用接线定义，需用原厂电缆或按手册压接；
- 警示：与以太网引脚定义不同，乱接会损坏接口。
- 热插拔风险
- 问题：带电插拔 RJ45，导致网关或 PLC 端口烧毁；
- 避坑：插拔前关闭 Unity Pro 通讯，或断开 PLC 电源；
- 经验：带电插拔瞬间浪涌易击穿端口保护电路。
