描述
产品详情

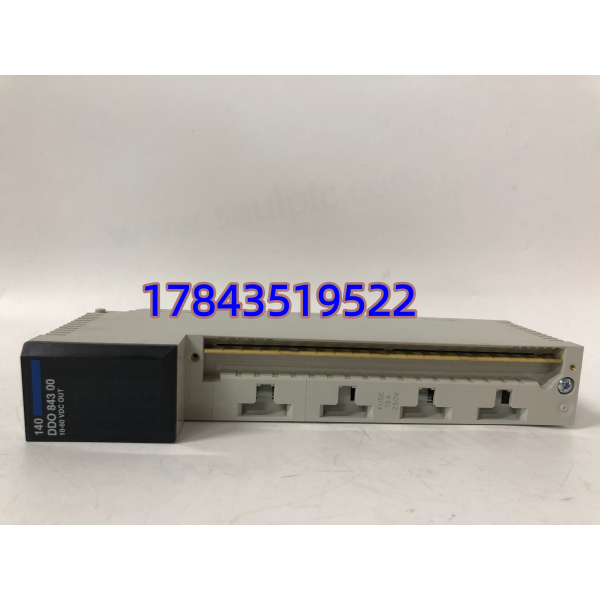

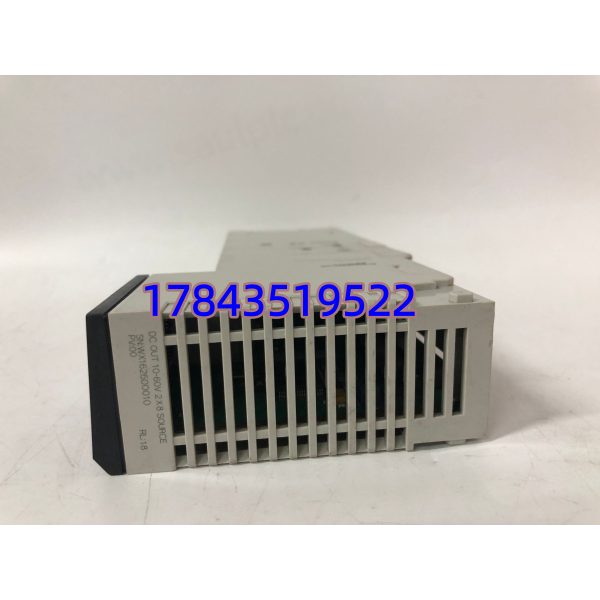

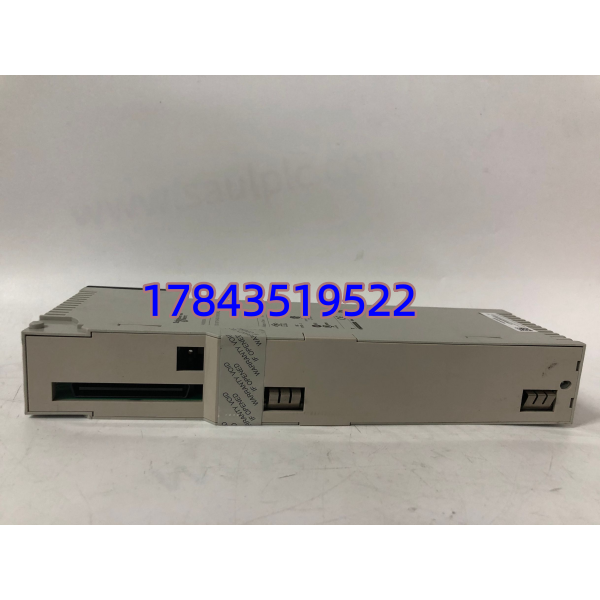

・型号：140DDO84300
・品牌：施耐德 Schneider Modicon
・系列：Quantum 140 PLC I/O 机架系列
规格参数
| 参数项目 | 原厂 Datasheet 技术指标 |
|---|---|
| 输出通道布局 | 16 路，分为 2 组 ×8 通道独立分组 |
| 输出电压区间 | DC10~60V，瞬时耐压上限 72V DC |
| 单通道额定负载电流 | 2A / 通道，单组最大 6A，整机总负载≤12A |
| 通断响应速度 | 导通 / 关断响应均≤1ms |
| 输出逻辑类型 | 负逻辑阱式输出，支持软件切换极性适配 |
| 防护配置 | 每组内置 8A 熔断保险，单通道限流保护 |
| 隔离方案 | 逻辑背板与现场负载光电隔离 |
| 背板取电 | 机架 DC5V 总线供电，整机最大功耗 7.2W |
| 状态指示灯 | 16 路通道绿色状态灯、红色故障报警灯、总线通讯灯 |
| 标准工作温度 | 0℃ ~ +60℃（机柜密闭工况） |
| 存储耐受温度 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~95% RH，无凝露 |
| 安装规格 | Quantum 标准单槽热插拔插槽 |
| 整机净重 | 约 0.45kg |
| 停产节点 | 2022 年 12 月 31 日原厂正式停产 |
| 合规标准 | IEC 61131-2、CE、UL 工业 EMC 认证 |
产品介绍
（随机切入策略：D 核心数据驱动） 整条自动化产线所有执行元件的驱动出口，Quantum 系统逻辑运算最终都依靠这款卡件转化为现场设备启停信号。严格来说，Unity Pro 固件低于 V11.0 版本时，模块分组熔断故障无法精准定位故障通道，只能判定整组输出异常，故障排查工时会翻倍。
根据施耐德官方生命周期公告，该型号 2022 年底全面终止量产，原厂全新订单排单周期 75~120 天，且不再接受大批量采购申请。现场实测对比同机架继电器输出卡，直流晶体管输出无触点磨损，频繁启停工况下使用寿命提升 3 倍；模块支持在线热插拔，故障更换无需整机架断电，单次处置时长控制在 15 分钟内。从库存资金测算，化工、冶金单工段因卡件烧毁停机单日产能损失，足以覆盖 3 块备件采购成本，少量战略备货的资金风险极低。
应用场景与库存策略
痛点切入
冶金、精细化工、水务存量产线大量使用 Quantum 机架，140DDO84300 原厂无持续产能，海外调货、报关滞港风险不可控；一旦模块分组保险熔断或输出芯片击穿，对应工段全部电磁阀、泵接触器失去控制，工艺联锁失效，危化、高温工序存在安全管控风险。多数企业优先储备 CPU、电源、AI 采集卡，数字输出卡零安全缓冲库存，故障后现货渠道溢价普遍上浮 130% 以上，等待到货期间只能降负荷维持生产。
典型场景与备货建议
- 钢铁冷轧 / 热轧工艺控制柜：液压阀、辊道电机接触器驱动，归 A 类核心联锁备件。单条生产线常备 1 块缓冲库存，厂区多条产线共享外部渠道应急现货。
- 煤化工精馏、合成装置 PLC 机架：进料切断阀、循环泵启停输出，装置停工需环保报备，每两套 Quantum 机架储备 1 块，纳入年度 Last-time-buy 集中采购清单。
- 城市自来水厂滤池、加药工段：气动阀门、计量泵控制，故障仅影响局部水处理工序，设定再订货点库存，库存低于 1 块再发起采购申请。
- 水泥窑炉余热发电自控系统：烟气挡板、排风机驱动，原厂交付周期超 90 天，采用供应商 VMI 代管库存，降低企业自有资金长期占用。
真实案例
浙江某精细化工园区 Quantum 系统投运 15 年，备件库仅配置模拟采集模块，未存放 140DDO84300 输出卡。夜班模块第一组 8 通道输出芯片击穿，精馏塔进料、回流阀全部失电，配比系统瘫痪全线降负荷。原厂订货周期 86 天，第三方检测翻新卡加价 142% 空运到场，限产运行 3 天，原料损耗、产能亏损合计损失 148 万。复盘后库存经理调整策略，同型号一次性采购 2 块恒温防潮存放，每半年接入标准 24V 负载做全通道通断循环测试，同步锁定两家渠道常备现货。
