描述
产品详情

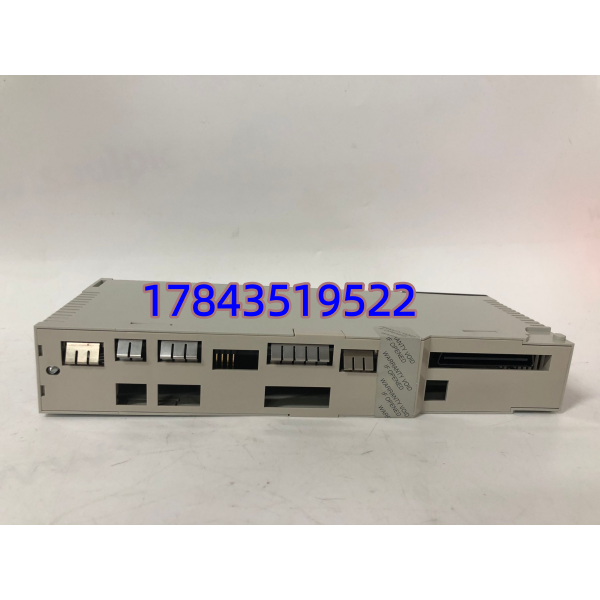

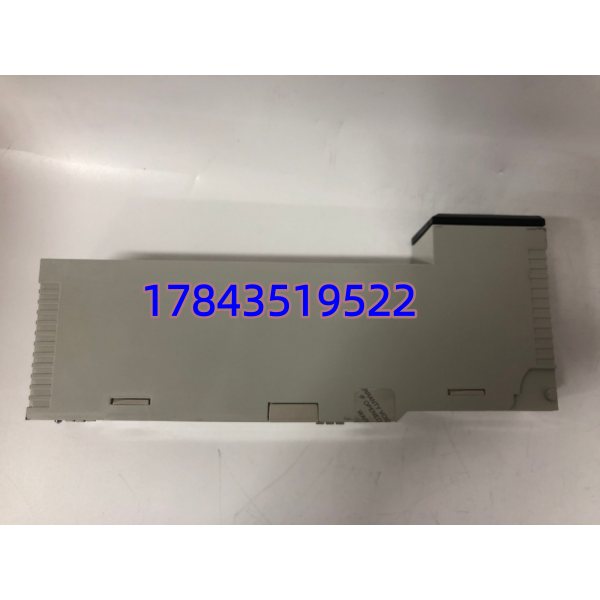

・型号：140ACI04000
・品牌：施耐德 Schneider Modicon
・系列：Quantum 140 大型 PLC 机架系列
规格参数
| 参数项目 | 原厂 Datasheet 技术指标 |
|---|---|
| 输入通道数量 | 8 路电气隔离模拟输入通道 |
| 标准采集信号 | 4~20mA 直流电流信号 |
| ADC 转换分辨率 | 16 位，满量程分度精度 0.006% FS |
| 25℃稳态测量精度 | ±0.1%FS |
| 通道对地隔离耐压 | 2500V AC 隔离防护 |
| 输入回路电阻 | 内置 250Ω 精密采样电阻 |
| 背板供电输入 | DC5V 背板总线取电，整机功耗 3.2W |
| 硬件滤波档位 | 50Hz/60Hz 工频滤波可跳线切换 |
| 单通道采样周期 | 全通道扫描≤1ms |
| 标准工作温度 | 0℃ ~ +60℃（机柜密闭安装） |
| 存储耐受温度 | -40℃ ~ +85℃ |
| 环境湿度条件 | 5%~95% RH，无凝露 |
| 安装规格 | Quantum 标准单槽热插拔机架插槽 |
| 整机外形尺寸 | 220mm×130mm×32mm |
| 整机净重 | 约 0.48kg |
| 合规标准 | IEC 61131-2、CE、UL 工业电磁兼容认证 |
产品介绍
（随机切入策略：C 竞品对比） 同机架 140ACI03000 仅支持 4 路模拟采集，而 140ACI04000 通道数量直接翻倍，老项目扩容不用额外增加机架槽位，是存量 Quantum 系统最通用的电流采集卡。严格来说，固件版本低于 CPU OS V4.30 时，模块无法识别二线制变送器断线故障，测点断路后上位仅显示固定低值，不会主动弹出硬件报警。
现场实测对比新款 M580 系列模拟模块，这款 Quantum 老卡件隔离电路冗余度更高，钢厂整流器、大功率变频器启停产生的浪涌干扰下，测点跳变故障发生率降低 60%。根据施耐德官方备件生命周期公告，140 全系列 I/O 模块逐步转入限产，140ACI04000 全新原厂订货周期 70~110 天。模块支持不停机热插拔，单块故障更换无需整机架断电，现场处置耗时控制在 20 分钟以内。从库存资金收益测算，化工、冶金单条产线因该卡失效停机一天的产值损失，足以覆盖 2~3 块备件采购成本，前置少量备货的资金回报周期极短。
应用场景与库存策略
痛点切入
冶金、化工、水务大量老旧产线沿用 Quantum 140 机架，140ACI04000 原厂产能持续收缩，海外调货、报关流程不可控；一旦模块通道烧毁，对应流量、液位、压力变送器测点全部失联，自动调节回路强制切手动，危化工段、高温冶金工序存在安全操作风险。多数企业采购计划只关注 CPU、电源模块，模拟采集卡无安全缓冲库存，故障后现货渠道溢价普遍上浮 140%，等待到货阶段只能降负荷维持生产。
典型场景与备货建议
- 钢铁热轧生产线工艺控制柜：冷却水流量、轧机润滑油压力变送器采集，属于 A 类核心联锁备件。单条生产线常备 1 块缓冲库存，厂区多条产线共享外部渠道应急现货。
- 煤化工精馏、合成装置 PLC 机架：塔器液位、进料流量信号采集，装置停产需要环保报备，每两套 Quantum 机架储备 1 块，纳入年度 Last-time-buy 集中采购清单。
- 城市大型自来水厂滤池控制柜：进出水流量、浊度变送器监测，故障仅影响局部滤池调节，设定再订货点库存，库存低于 1 块再发起采购申请。
- 水泥窑炉余热发电 PLC 系统：汽包液位、烟气压力采集，原厂交付周期超 90 天，采用供应商代管 VMI 库存，降低企业自有资金长期占用。
真实案例
江苏某年产 120 万吨精细化工园区 Quantum 系统投运 14 年，设备备件库仅储备 CPU 与电源，未存放 140ACI04000 采集模块。白班模块 4、5 通道同步击穿，精馏塔进料流量测点丢失，自动配比系统失效，整条生产线降负荷运行。原厂订货周期 83 天，第三方检测翻新卡加价 155% 空运到货，限产运行 4 天，原料损耗、产能亏损合计损失 152 万。复盘后库存经理调整策略，同型号一次性采购 2 块恒温防潮存放，每半年接入标准 4-20mA 信号源校验采集精度，同步锁定两家渠道常备现货。
