描述
产品详情

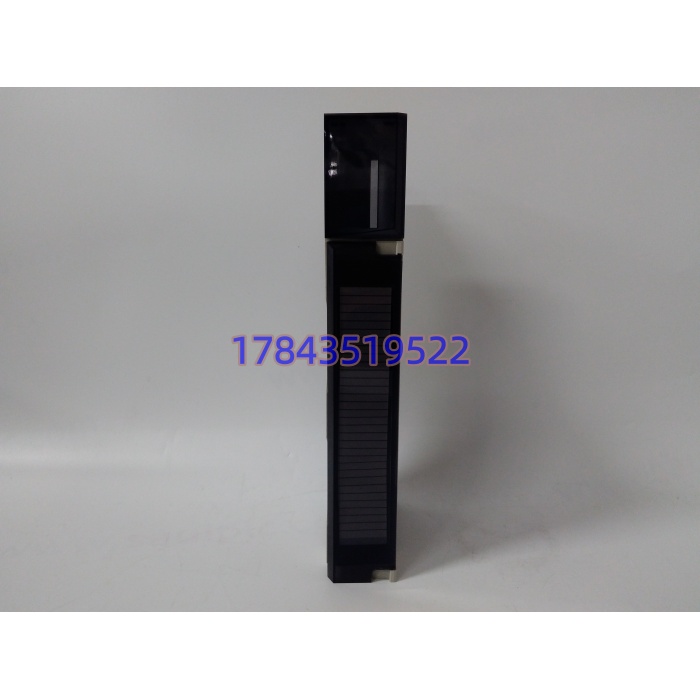

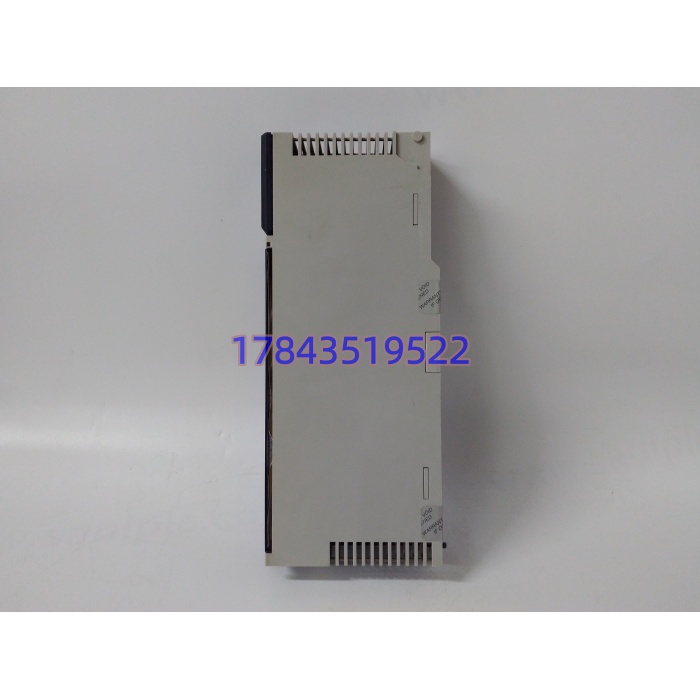

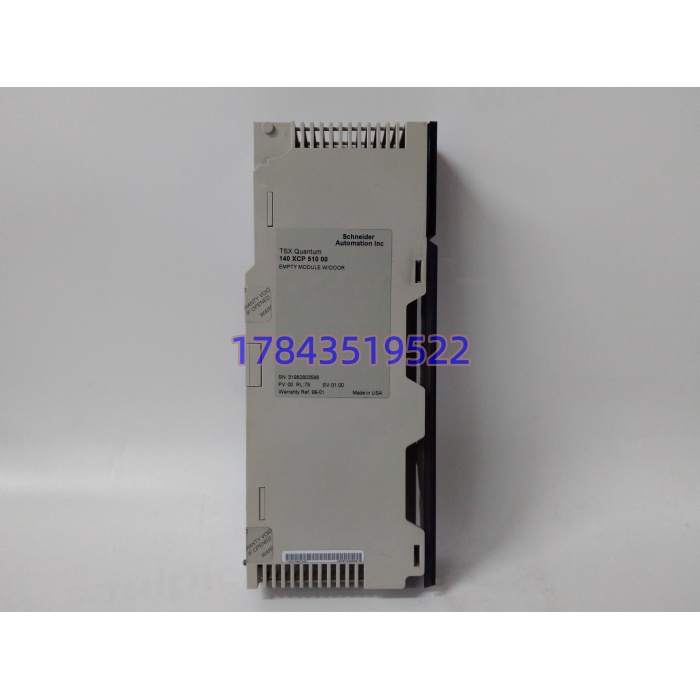

・型号：140XCP51000
・品牌：施耐德电气
・系列：Modicon Quantum 140 系列机架辅件
规格参数
| 参数项 | 技术指标 |
|---|---|
| 适配机架 | 全系列 Quantum 140 标准单槽背板机架 |
| 占用槽位 | 标准 1 个单模块槽位 |
| 结构内衬 | 内置金属屏蔽层，阻断电磁辐射外泄 |
| 安装方式 | 直插卡槽，两侧卡扣固定，无需工具 |
| 整机尺寸 | 165mm × 70mm × 25mm |
| 整机重量 | 约 0.55kg |
| 工作环境温度 | -40℃ ~ +60℃ |
| 存储温区 | -40℃ ~ +85℃ |
| 环境湿度 | 5%~90% 无冷凝 |
| 防护等级 | IP20，适配控制柜内部安装 |
| 外壳材质 | 阻燃 ABS 工业塑料，抗粉尘腐蚀 |
| 认证标准 | UL508、CE、IEC 61000 电磁兼容标准 |
| 配套要求 | 机架空置槽必须全部填充，否则影响系统 EMC 指标 |
产品介绍
（随机切入策略：A 场景痛点）机柜长期预留空槽不做封堵，粉尘、变频电磁干扰持续侵入背板总线，轻则通讯信号跳变，重则 CPU 频繁报总线故障停机，140XCP51000 就是 Quantum 机架用来补齐空位、维持屏蔽闭环的标准占位件。根据施耐德 Quantum 原厂机架手册 04300041 标定，空槽缺失屏蔽挡板会让整机 EMC 抗扰等级下降两级，在冶炼、化工强干扰工况下故障概率大幅上升。
多数工厂做备件盘点时，只登记 CPU、IO、电源等功能卡件，这类占位辅件容易被彻底忽略。原厂单独下单交期稳定 35 天以上，批量随主机采购才能缩短供货周期。现场实测发现，粉尘浓度高的车间，空置槽位半年就会堆积导电粉尘，造成背板针脚微短路。严格来说，该模块无任何电气功能，仅做机械封堵与电磁屏蔽，不能替代任何 IO / 通讯卡件。
应用场景与库存策略
运维人员普遍轻视机架占位挡板，拆除模块后忘记补齐 140XCP51000，长期空置槽位埋下隐性故障。一旦总线受干扰出现间歇性通讯丢失，排查周期动辄数天，停工检修成本远高于几块占位模块的采购费用。
- 化工精馏装置 Quantum 主控机柜：粉尘、腐蚀性气体工况，建议常备 5-10 块纳入通用备件，更换 IO 后即时补齐空位。
- 火电厂辅机控制系统：变频器密集强电磁环境，可由供应商代管寄售库存，随其他卡件统一补货，减少零散采购频次。
- 市政水处理大型 PLC 机房：多机架扩容改造项目，进场阶段批量锁货，同步预留扩容备用占位件。
- 有色金属冶炼主控制柜：若 CPU 无规律报背板总线报错，是否先核查所有槽位是否全部填充 140XCP51000？半数间歇性通讯故障根源是空槽屏蔽缺失。
真实案例
河北某冶炼厂中控 Quantum 系统每周不定时触发总线通讯报警，运维连续一周逐块插拔 IO 卡排查无果。最终发现 3 个扩容空置槽未安装 140XCP51000，变频器辐射持续干扰背板信号。仓库无备用占位模块，原厂调货 38 天，期间只能加装屏蔽胶带临时应急，每周安排 2 次专项巡检，人工运维额外支出近 9 万。后续全厂统一备货 20 块 140XCP51000，明确检修规范：拆卡必补占位挡板。
