施耐德 140NOM21100 | Modbus Plus 通讯模块 Quantum 系列

描述

产品深度介绍

140NOM21100 是施耐德 Quantum PLC 专用 Modbus Plus 通讯模块，作为车间级分布式总线核心单元，负责控制器之间、PLC 与上位设备、远程 I/O 站点的数据交互。

模块依托令牌传递机制运行，网络调度稳定，适合连续流程工业长时间运行。支持多机组网互联，可实现多控制器数据共享、联锁交互与集中监控。紧凑机架式设计，直接插入 Quantum 本地背板，无需额外转接配件，现场拆装便捷，适配老旧系统升级与备件替换场景。

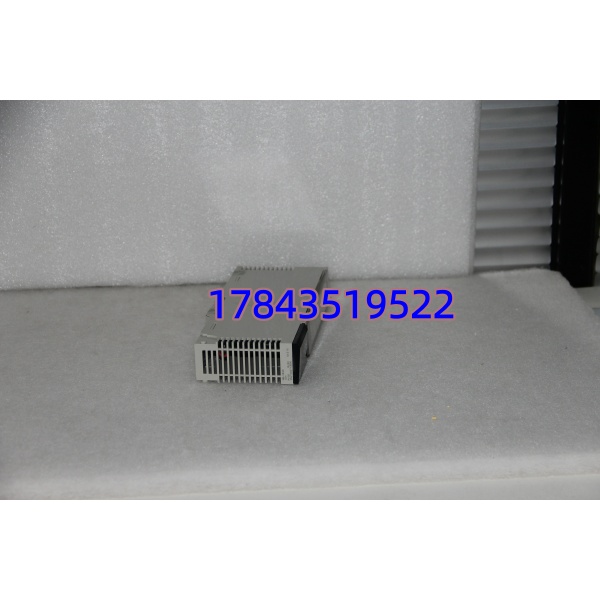

140NOM21100

关键技术规格

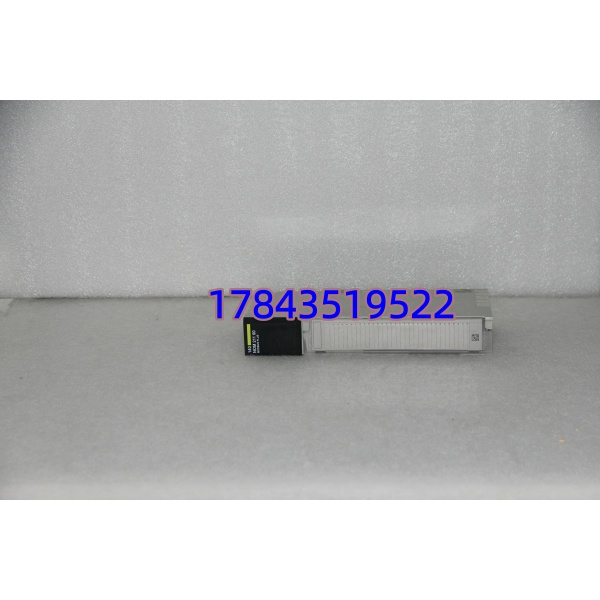

140NOM21100

安装与接线指南

准备工作

提前切断机架总电源，静置放电。佩戴防静电手环，拍照留存原有接线、模块拨码位置，避免配置遗漏。准备屏蔽双绞线、十字螺丝刀与万用表。

旧模块拆卸

松开模块上下卡扣，平稳水平拔出。检查背板针脚无弯曲、氧化，清理插槽粉尘，防止接触不良引发通讯中断。

新模块安装

核对实物型号为 140NOM21100，对准导轨与背板接口推入锁紧。按总线规范接入屏蔽双绞线，总线首尾节点务必开启终端电阻，中间节点关闭。

上电与调试

机架上电后观察模块通讯指示灯状态。打开 Unity 编程软件，扫描总线站点，确认所有下位设备正常上线。读写点位测试通讯稳定性，连续空载运行 30 分钟无报错即为合格。

入库质检与出厂测试

1. 入库验收：核验原厂标签、序列号，外壳无磕碰开裂，无拆装螺丝痕迹，资料单据归档留存。
2. 平台上机测试：接入 Quantum 整套测试机架，完成 Modbus Plus 总线组网实测，通讯握手稳定。
3. 电气性能检测：使用福禄设备完成绝缘、回路通断、电气耐压抽检，参数符合工业标准。
4. 配置备份：记录模块默认拨码与终端电阻设置，方便现场直接复刻使用。
5. 标准出货包装：独立防静电袋 + 加厚纸箱，贴附 QC 合格标签，附带检测报告。

应用场景与行业案例

1. 化工流程行业多套反应装置 PLC 互联，跨工段数据联锁、参数同步，保障工艺联动稳定。
2. 火力发电辅控系统脱硫、脱硝、输煤分站通过 MB + 总线集中组网，减少布线成本，方便集中运维。
3. 市政水处理项目污水厂多分区分布式控制，远程站点数据回传中控，适配长距离屏蔽总线传输。
4. 大型制造产线车间多台设备控制器联网，实现生产数据汇总与设备联动控制。

现场实例某老厂区 Quantum 系统老旧通讯模块频繁掉线，导致工段联锁误动作。批量更换 140NOM21100 后，总线通讯卡顿、断连问题完全解决。模块即插即用，沿用原有线路与拨码设置，停机更换时间短，有效控制停产损失。

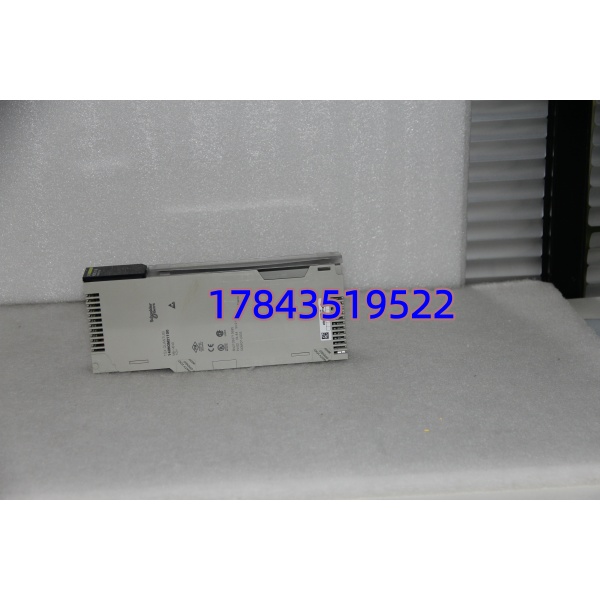

140NOM21100

核心卖点与差异化

• 原生 Modbus Plus 协议适配，老旧 Quantum 系统唯一兼容替换件
• 内置终端电阻一键切换，总线布线调试更便捷
• 电气隔离架构，抵御现场变频、高压设备带来的干扰
• 现货常备，规避原厂长交期带来的停产风险
• 整板老化测试出货，降低现场上机故障概率
• 支持批量议价，可签订月度寄售库存，优化资金占用

常见问题解答

Q1：140NOM21100 必须加终端电阻吗？A：总线最两端的站点必须开启终端电阻，中间节点关闭，否则会出现信号反射、频繁断连。

Q2：能否和老款 MB + 模块混用组网？A：可以，同协议硬件互通，统一组网后无需额外修改程序。

Q3：模块故障会拖垮整条总线吗？A：模块具备隔离保护，单节点异常不会造成整段总线瘫痪，容错性更强。

Q4：质保周期与售后支持？A：统一 12 个月质保，硬件非人为损坏可免费售后，同步提供远程技术协助。

Q5：是否支持提供测试视频？A：支持，出货前可提供上机测试实拍视频、照片，做到信息透明化。
