描述
产品深度介绍

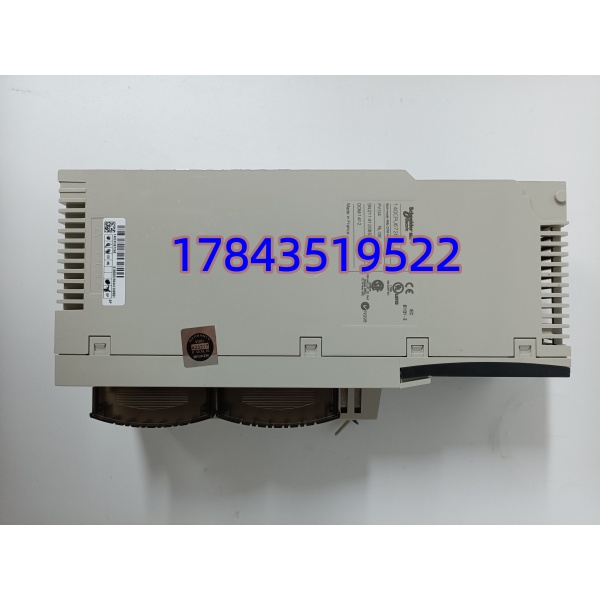

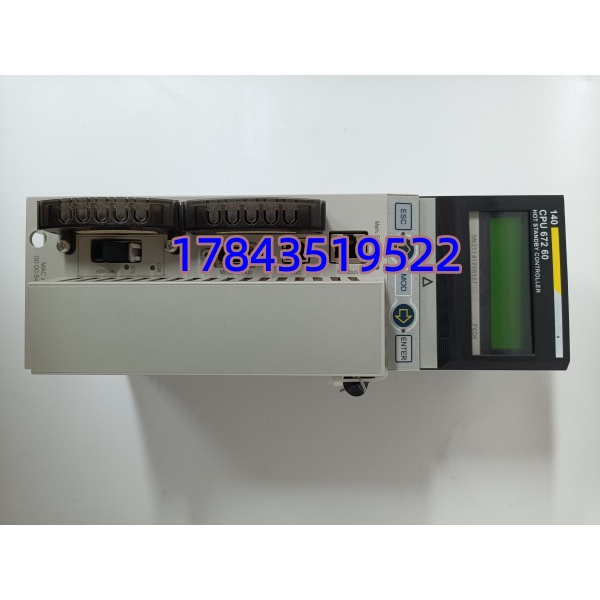

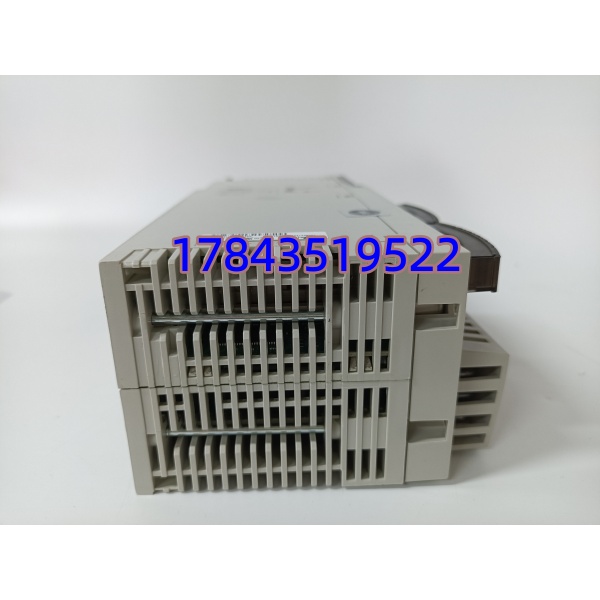

SCHNEIDER 140CPU67260 是 Quantum 平台旗舰级光纤同步热备处理器，专为不允许停机的连续流程行业设计，采用独立多模光纤完成主备 CPU 高速数据同步，相比电口同步抗干扰能力大幅提升，适合厂区大功率变频、高压设备强电磁环境。双机热备架构下，备用单元实时镜像主 CPU 全部逻辑、I/O 状态与工艺参数，主卡硬件故障、通讯中断时，备用卡无扰动接管全部控制，不会出现调节中断、设备误动作。面板集成小型 LCD 诊断屏，无需外接电脑即可就地查看程序状态、网络故障、冗余同步状态，简化现场巡检排查工作。集成多协议通讯接口，可同时对接本地 I/O、上位 SCADA、第三方变频器与分析仪，单台控制器承载整套装置 PID 调节、顺序联锁、SOE 事件记录等任务，多用于存量化工、电厂、油气平台 Quantum 冗余系统备件替换、扩容改造场景。
应用场景与行业案例
工程痛点描述炼化、电厂、长输管线在用 Quantum 冗余系统服役周期普遍超 10 年，原厂 140CPU67260 订货周期 2–3 个月。CPU 老化会出现光纤同步中断、主备频繁切机、网络通讯大面积掉线；若错用电口同步 140CPU67160 替换，同步接口硬件不兼容，双机无法建立冗余，系统失去故障兜底能力，工艺随时存在失控风险。
典型应用场景
- 石油炼化 – 加氢、重整装置 DCS/ESD 控制系统反应器温度压力闭环调节、紧急停车联锁，光纤同步隔绝厂区大功率压缩机电磁干扰，主备切换避免装置非计划跳车。
- 火力发电厂 – 锅炉、汽机辅控冗余 PLC炉膛 FSSS、风机变频、厂用电监控，24 小时连续运行，冗余架构规避单 CPU 故障导致锅炉燃烧失控。
- 油气长输管线、海上采油平台 SCADA无人值守场站压缩机、阀门远程控制，4km 光纤同步适配长距离机柜部署，防爆 Class1 Div2 区域合规使用。
- 煤化工气化装置 – 高压反应器成套控制多变量复杂工艺逻辑运算，海量模拟量、开关量同步采集，满足安监完整事件追溯要求。
- 大型污水处理 / 海水淡化厂 – 全厂集散控制加药、曝气、污泥脱水多工段联动调节，冗余 CPU 保障水处理不间断稳定出水。
真实现场案例今年一季度，山东某大型炼化加氢装置 Quantum 系统主 CPU 140CPU67260 光纤同步通道故障，主备每秒反复切换，反应器温度调节持续震荡，产品纯度不达标。原厂备件交货周期 85 天，运维紧急调取全新原装现货，更换前完整记录两块 CPU 以太网 IP、光纤同步跳线、Unity 工程扫描周期参数。短时停机完成成对更换，光纤链路建立同步后双机稳定热备，精馏工艺参数回归标准区间。项目结束后企业储备 2 套同款 140CPU67260，纳入加氢装置一级常备冗余 CPU 备件。
技术避坑指南
1. 光纤热备 67260 与电口 67160 混用，冗余同步彻底失效（最高发故障）问题：140CPU67260 依靠 MT-RJ 光纤完成主备同步，140CPU67160 为电口同步架构，二者同步总线硬件、固件完全不互通，成对混装后双机无法建立热备，系统丧失故障冗余兜底能力。避坑：采购前核对现场两块 CPU 完整丝印，冗余机组必须统一使用 140CPU67260；到货先核对面板型号再上机。现场实例：某自备电厂运维误采购 6716 替换 67260，锅炉辅控失去冗余，单 CPU 故障直接导致风机全部停运，整改停机 3 小时。
2. 光纤收发跳线接反，主备无法同步切机问题：光纤 TX/RX 收发端口一一对应，收发颠倒后主备数据无法交互，系统持续报冗余同步故障，故障发生时无法自动切换备用 CPU。避坑：更换前拍摄原有光纤两端收发标识，新装 CPU 严格对应 TX 发射、RX 接收端口接线。
3. 主备以太网 IP 地址重复，上位 SCADA 数据断传问题：两块冗余 CPU 以太网 IP 必须独立分段设置，地址重复会造成上位站无法区分主备单元，切换后监控画面无数据。避坑：更换前逐块记录原有独立 IP 网段，两套 CPU 分别配置不重复地址。
4. 备份锂电池亏电，断电丢失控制程序问题：配套 990XCP98000 锂电池耗尽后，厂区断电会清空 CPU 内工艺参数、逻辑程序，重启需重新下装完整工程，长时间失去自动控制。避坑：每 10 年定期更换配套锂电池，备件入库同步配套全新电池。
5. 未做防静电操作击穿光纤同步芯片问题：干燥冬季机房静电累积，未佩戴防静电手环插拔 CPU，光纤同步收发芯片被静电击穿，双机永久无法建立冗余同步。避坑：全程佩戴防静电手环，CPU 放置防静电垫，插拔轻缓，禁止触碰背板金手指与光纤接口内部触点。现场实例：化工维护无防静电操作更换 CPU，光纤同步通道彻底报废，整块备件直接作废。
