施耐德 140CPU67160 | Quantum 热备 CPU 266MHz 冗余控制器

描述

产品深度介绍

140CPU67160 是施耐德 Modicon Quantum 平台高端热备冗余 CPU 模块，专为中大型工业自动化系统设计。搭载 266MHz 32 位 RISC 处理器，具备强大逻辑运算与数据处理能力，适配复杂控制场景。

集成双 10/100Mbps 以太网端口，支持 Modbus TCP/IP、EGD 等协议，实现高速数据交互。支持 Unity 热备冗余架构，双 CPU 同步运行，故障时无缝切换，切换时间 < 500ms，保障关键流程连续运行。适用于电力、化工、水处理等对可靠性要求极高的领域。

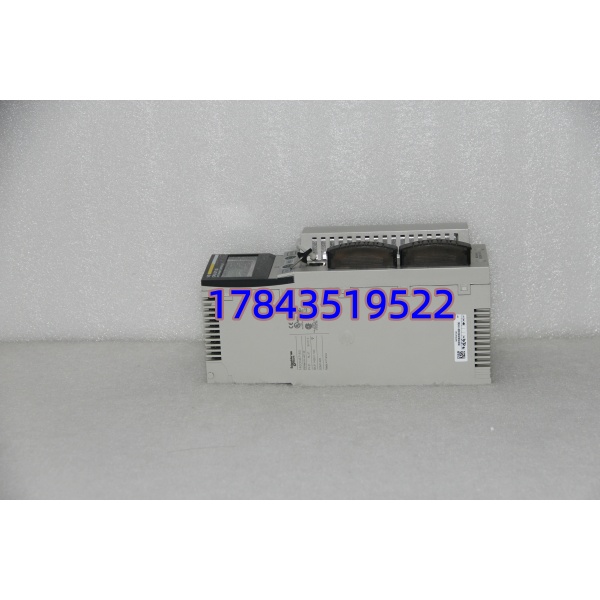

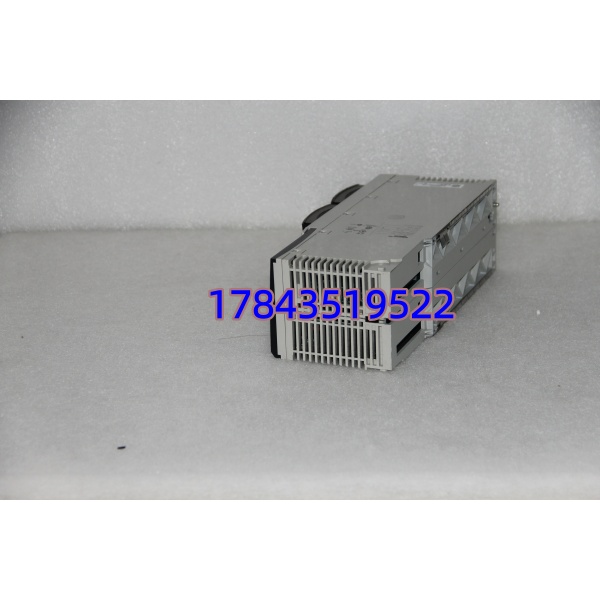

140CPU67160.

关键技术规格

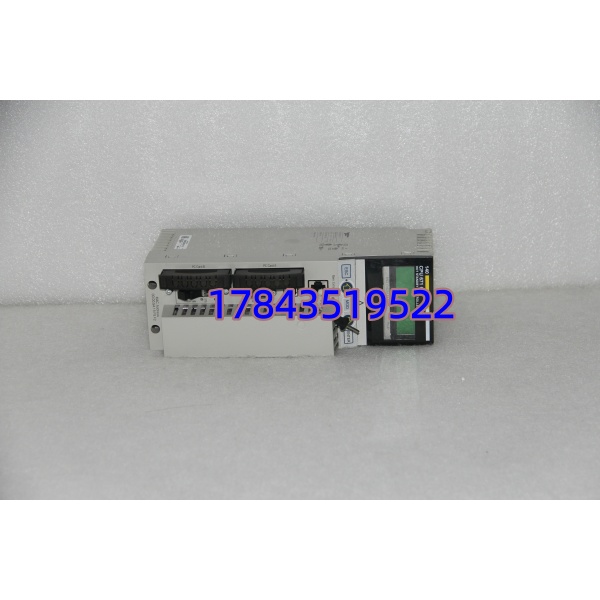

140CPU67160.

质量检测流程

1. 入库验收核对原厂标签、序列号，检查外壳无磕碰、无腐蚀、无拆装痕迹，归档原厂资料单据。
2. 上机实测搭载施耐德 Quantum 测试机架，完成通讯测试、冗余切换测试、满载老化测试（>24 小时）。
3. 电气检测使用 Fluke 万用表完成电压、电流、绝缘电阻测试，电气参数符合出厂标准。
4. 固件核验读取固件版本并留存存档，配置参数拍照备份，规避版本不兼容问题。
5. 封装出货静电袋密封搭配缓冲包装，粘贴质检合格标签，附带检测记录表。

应用场景与行业案例

典型应用场景

1. 电力行业 – 发电厂 / 变电站 DCS 系统用于发电机组控制、变电站自动化系统核心控制，冗余配置保障电力设施不间断运行。
2. 化工行业 – 大型过程控制装置适配炼油厂、化工厂反应釜、精馏塔等复杂控制回路，应对高温、粉尘、强干扰工况。
3. 水处理 – 大型自来水厂 / 污水厂主控系统为水处理厂 PLC 系统提供核心控制，保障水泵、加药装置、曝气设备连续稳定运行。
4. 制造业 – 大型生产线 / 汽车制造用于汽车、电子等行业自动化生产线核心控制，支持长时间连续作业与复杂运动控制。

真实案例

某大型石化企业 DCS 系统升级项目，现场核心控制机架依赖老旧 CPU 模块，无冗余设计，存在单点故障风险。批量替换 140CPU67160 并配置热备冗余后，系统可靠性显著提升，消除停机隐患。备件现货交付，现场维修人员快速完成更换调试，未影响厂区连续生产，后期运维压力大幅降低。

核心卖点与差异化

• 热备冗余设计：双 CPU 同步运行，故障切换时间 < 500ms，系统可用性达 99.999%
• 高性能处理能力：266MHz 主频 + 4MB 大内存，支持复杂算法与大规模程序
• 多接口通讯：双以太网 + Modbus+Modbus Plus+USB，适配多设备联网需求
• 工业级可靠性：宽温设计（0-60℃），抗干扰能力强，适配恶劣工业现场
• 现货储备充足：零散采购与批量订单均可快速交付，缩短项目周期
• 全检出货：附带测试资料，降低现场上机故障风险
• 提供 12 个月质保，长期售后技术协助

替换与升级建议

✅ 直接替换同规格同系列型号可无缝直装，无需修改接线与程序，上手即可使用。

• 140CPU67160 → 140CPU67160（同型号替换）
• 140CPU65160 → 140CPU67160（升级，增加冗余功能）

⚠️ 软件兼容跨代升级需在 Unity Pro 中重新识别硬件，小幅更新组态参数，无需改动硬件线路。

• 140CPU43412 → 140CPU67160（升级，性能提升）

❌ 硬件不兼容非 Quantum 系列 PLC 无法混用，机架总线与供电逻辑不同，强行安装会无法通讯。

• 140CPU67160 → M340 系列 CPU（不可替换）

常见问题解答

Q1：140CPU67160 如何实现热备冗余？A：需配对使用两台同型号 CPU 及冗余底板，通过专用同步电缆连接。主 CPU 运行时，备用 CPU 实时同步数据；主 CPU 故障时，备用 CPU 自动接管，切换时间 < 500ms，无数据丢失。

Q2：模块支持哪些编程语言？A：支持 IEC 61131-3 标准语言，包括梯形图（LD）、功能块图（FBD）、结构化文本（ST）、指令表（IL）、顺序功能图（SFC），兼容 Unity Pro XL 软件。

Q3：最大支持多少个 I/O 点？A：最大支持 65,536 个 I/O 点，可连接 63 个分布式 I/O 站，适配中大型自动化系统控制需求。

Q4：批量采购有没有价格优惠？A：支持阶梯议价，采购数量越大单价越低，长期合作客户可约定账期与月度备货方案。

Q5：发货附带哪些资料？A：附带质检报告、出库清单，如需报关资料、原厂溯源信息，可提前沟通单独提供。
