描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 型号全称 | 140CPS12400 |
| 输入电压 | 93~138 VAC / 170~276 VAC（115/230V 自适应） |
| 输入频率 | 47 Hz ~ 63 Hz |
| 背板输出 | +5.1 V DC，额定 8 A（60℃环境） |
| 工作方式 | 独立运行 / 负载均分 / 冗余热备 |
| 安装形式 | Quantum 机架专用插槽直插安装 |
| 热插拔 | 支持机架不停电更换模块 |
| 保护功能 | 过流、短路、过温、欠压保护 |
| 工作温度 | -25 ℃ ~ +55 ℃（标准工况） |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 适配背板 | 140XBP 系列 Quantum 机架背板 |
| 合规认证 | CE、UL、FM 安全认证，符合 IEC 61131 |
产品深度介绍

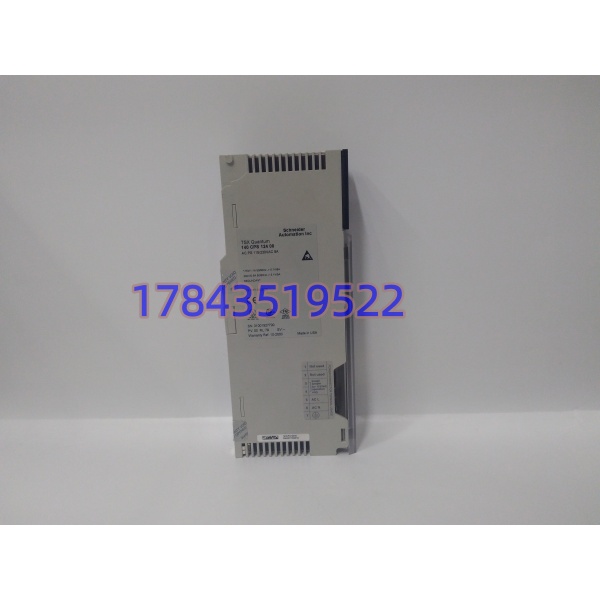

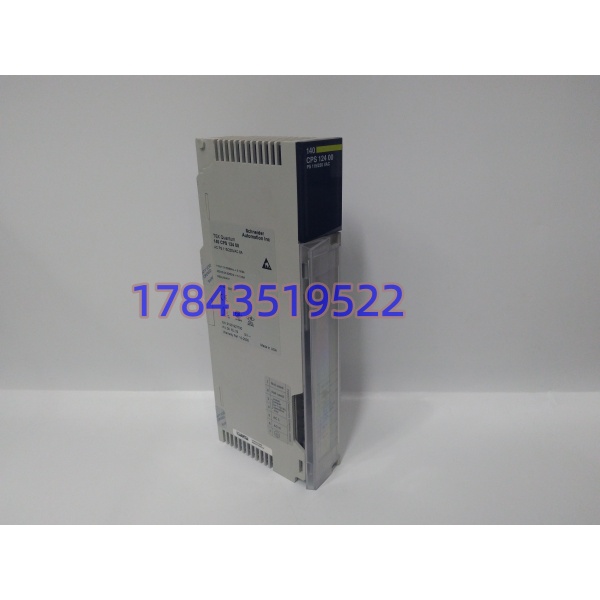

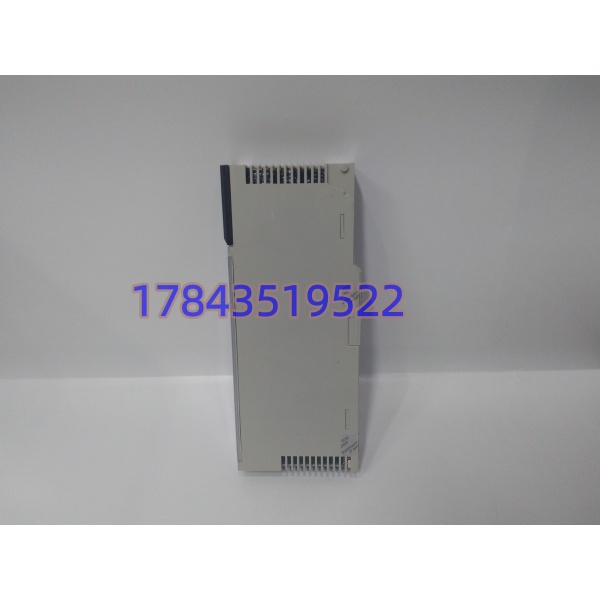

140CPS12400 是 Modicon Quantum 平台主流交流电源模块，负责向机架背板输送稳定 5V 电源，驱动 CPU、模拟量 / 数字量 I/O、通讯模块等所有板卡。模块无需拨码，自动适配 115V/230V 工业交流电网。
两台同型号模块可组成冗余供电架构，单台故障时另一台独立承载全部负载，规避整机失电停机风险。面板状态 LED 可直观判断电源运行、故障、供电状态。该型号原厂已停止生产，存量备件主要用于存量 Quantum 装置故障抢修与年度备件储备。升级替换无法直接迁移至 X80 平台，新项目规划需重新评估硬件架构。
应用场景与行业案例
长期现场维护能发现一个典型误区：机架随机报通讯丢失、CPU 异常重启，多数人优先怀疑 CPU 或通讯模块，经常忽略电源输出压降、电容老化。电源性能衰减属于渐进式故障，故障现象没有固定规律，排查周期很长。
典型应用场景：
- 火力发电 – 锅炉、汽机辅控 Quantum 控制柜 引风机、循环水系统等连续运行机组，普遍配置双电源冗余，电源失效会直接触发联锁保护动作。
- 石油炼化 – 精馏装置、加热炉控制系统 生产流程不允许非计划停机，冗余电源架构是保障连续生产的基础配置。
- 水处理大型水厂 – 全厂 SCADA 中控系统 曝气、加药、管网监测大量 I/O 集中在 Quantum 机架，对电源长期稳定性要求较高。
- 水泥建材 – 原料磨、窑线自动化系统 现场粉尘多、电网谐波干扰大，电源长期承受波动负载，电解电容更易老化。
- 轨道交通配套 – 隧道通风、泵站 PLC 控制系统
案例：某热电厂辅控机柜抢修 去年迎峰保供阶段，300MW 机组循环水系统 Quantum PLC 频繁发生 CPU 瞬时离线，报警无固定规律。检修人员先后更换 CPU、通讯模块均未解决。 持续监测背板电压，发现负载高峰期 5V 电压出现小幅跌落，判定 140CPS12400 电源性能衰减。原厂订货周期 10 周，无法等待。我们完成全流程通电负载模拟测试后发货。更换电源后，电压恢复稳定，CPU 离线报警彻底消除。 事后运维班组建立电源年度抽检清单，重点监测输出电压纹波，提前识别老化隐患。
质量透明化检测流程
- 入库验收检测 来源追溯：核验序列号、原厂标签批次； 外观检查：壳体无开裂、电路板无鼓包、无维修焊接痕迹，端子完好； 附件核对：前盖、固定卡扣齐全无缺失。
- 上机功能测试 搭建标准 Quantum 测试机架； 通电自检：核查电源状态指示灯； 带载测试：接入模拟负载持续运行 24 小时，记录输出电压、温升； 冗余联动测试：两台模块并联，模拟单台断电，验证负载自动切换； 全部测试记录存档，可向客户提供实拍检测资料。
- 电气参数测试 Fluke 仪表校验输出电压精度； 绝缘电阻 500V 摇表测试，绝缘阻值＞10 MΩ； 检测上电软启动回路，抑制冲击电流功能正常。
- 硬件适配校验 登记硬件版本；接单时核对客户现场在用型号，区分普通版与冗余兼容版本。
- 最终质检与包装 质检员复检签字；模块独立防静电袋密封；外层气泡膜缓冲纸箱；粘贴 QC 合格标签并标注检测日期
