描述
关键技术规格
| 参数项目 | 标准规格 |
|---|---|
| 交流输入电压 | 115/230V AC 可切换，47~63Hz，范围 85~132V/170~264V |
| 输入额定电流 | 115V 工况 1300mA；230V 工况 750mA |
| 输入浪涌电流 | 115V 38A；230V 19A |
| 背板输出 | 5.1V DC，单机最大 11A；多模块并联合计 20A |
| 额定视在功率 | 130 VA |
| 内置保护 | 过压、过载、短路、过热自动切断输出 |
| 状态指示 | 绿色 PWR OK 运行指示灯 |
| 故障报警 | 1 组无源常闭报警触点（6A/220V），可接入上位监控 |
| 工作环境温度 | 0 ~ 60℃；存储温度 -40 ~ 85℃ |
| 海拔适配 | 最高 5000 米无降额 |
| 相对湿度 | 95% 无冷凝 |
| 电磁兼容 | 谐波失真≤10%，符合 IEC 工业抗扰标准 |
| 安装规格 | 占用 1 个机架槽位，适配 140XBP 4/6/10/16 槽全系列背板 |
| 防护 / 认证 | IP20，CE、UL、CSA、RoHS、Class I Div2 防爆认证 |
| 净重 | 0.65 kg |
产品深度介绍

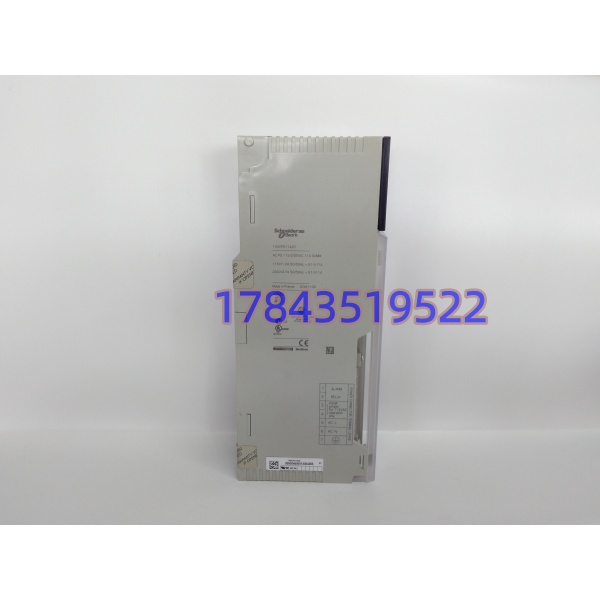

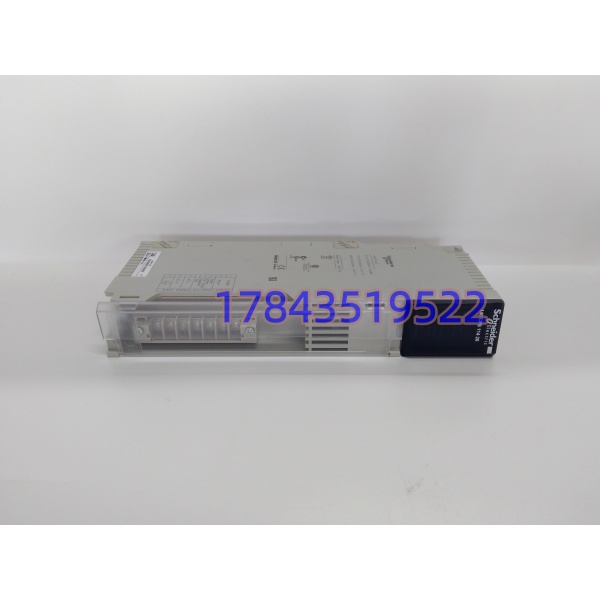

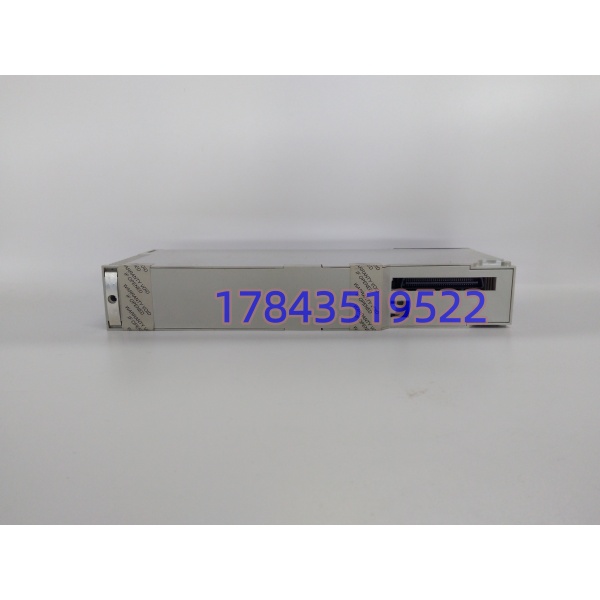

140CPS11420 是施耐德 Modicon Quantum 大型 PLC 配套专用交流电源模块，直接插入系统机架左侧槽位，统一为背板上全部 CPU、通讯卡、数字 / 模拟 IO 模块提供 5.1V 直流总线电源，是整套自控系统的供电核心组件docs.rs-on…。
该模块支持单机独立供电、多模块并联扩容双模式，同型号两台可搭建冗余供电架构，单台故障时无间断切换供电。内置多重电气保护，电网波动、模块短路、超温工况下会自动切断输出并触发故障报警，降低整套 PLC 停机风险，广泛适配连续生产类工业自控场景。原厂已停止量产，现有供货仅来自库存备件渠道，是存量 Quantum 系统维修替换刚需物料。
应用场景与行业痛点
工程痛点
多数老旧 Quantum 自控系统服役年限超 10 年，电源内部电解电容老化是高频故障点。电源一旦失效，整套机架 CPU、IO 全部离线，化工、电力这类连续产线单次停机直接造成数十万产能损失；原厂交期长达 6~12 周，等待全新原厂件会拉长停产周期，现货备用备件是现场运维刚需。
典型应用场景
- 油气化工 DCS 系统：精馏塔、反应釜连续流程控制，冗余电源保障不间断监控
- 电厂辅控系统：循环水泵、润滑油站 PLC 控制柜，防爆合规适配厂区环境
- 水处理 SCADA 项目：污水曝气、加药自动化，潮湿工况耐受高湿度环境
- 冶金轧线控制：高温、强电磁干扰车间，低谐波输出避免信号漂移
- 汽车焊装流水线：多 IO 密集机架，并联扩容满足满配背板大功率需求
现场案例
某华北化工厂精馏装置 Quantum 系统运行 12 年，凌晨控制柜电源 140CPS11420 电容鼓包失电，整套温度压力联锁全部失效，装置被迫切手动。联系原厂调货周期 8 周，生产线无法长期降负荷运行。采购从备件渠道调取现货模块，24 小时送达现场，工程师停机 1 小时完成更换，系统恢复自动控制，避免长期减产损耗。后续该厂区采购 3 块同型号电源作为常备应急备件。
核心卖点与差异化
- 并联扩容设计，两台并联输出电流翻倍，适配 16 槽满配 IO 大功率机架
- 无源故障报警触点，可接入中控系统远程推送电源异常预警
- 全工业宽温、高海拔、防爆认证，油气、电厂高危现场可直接使用
- 出货执行全套电气检测，附带纸质测试记录，避免上机二次故障
- 提供 12 个月质保，相比散件无质保货源，降低现场替换售后成本
- 同系列升级款 140CPS12420 硬件直插兼容，程序无需改动，现货同步供货
