描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 适配机架 | 1771‑A1B/A2B/A3B/A3B1/A4B 全系列 1771 本地 IO 机架，占用机架 0 号 CPU 槽 |
| 用户程序内存 | 48K 字 SRAM，锂电池断电备份程序 / 数据表 |
| 最大 IO 容量 | 合计 2048 点离散输入输出，兼容 1771、1746、1794 FLEX 远程 IO |
| 内置通讯通道 | CH0：DF1 RS232/422 串口；CH1：ControlNet 5Mbps 工业控制总线；CH2/CH3：可配置 DH + 或 RIO 远程 IO 扫描 |
| RIO 总线能力 | 单链路最多 32 个远程 IO 分站，支持 1747‑ASB、1794‑ASB 适配器 |
| ControlNet 特性 | 确定性实时控制，支持对等通讯、冗余网络，搭配 1785‑CHBM 实现 CPU 热备同步 |
| 背板供电功耗 | 整机 15.8 W，背板最大消耗 3.0 A @5 VDC |
| 故障诊断 | RUN/FAULT/COM 三色 LED，面板数码管显示故障代码、网络节点状态 |
| 配套编程软件 | RSLogix 5、RSLinx Classic，支持离线仿真、在线监控、程序上下载 |
| 工作环境 | 工作温度 0 ℃ ~ +60 ℃；存储‑40 ℃ ~ +85 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20，控制柜内机架安装 |
| 外形尺寸 | 175 × 130 × 30 mm |
| 整机重量 | 0.9 kg |
| 固件版本 | 原生支持 E 系列固件，兼容冗余热备卡 1785‑CHBM |
| 认证标准 | CE、UL、Class I Div2 防爆区域合规 |
产品深度介绍

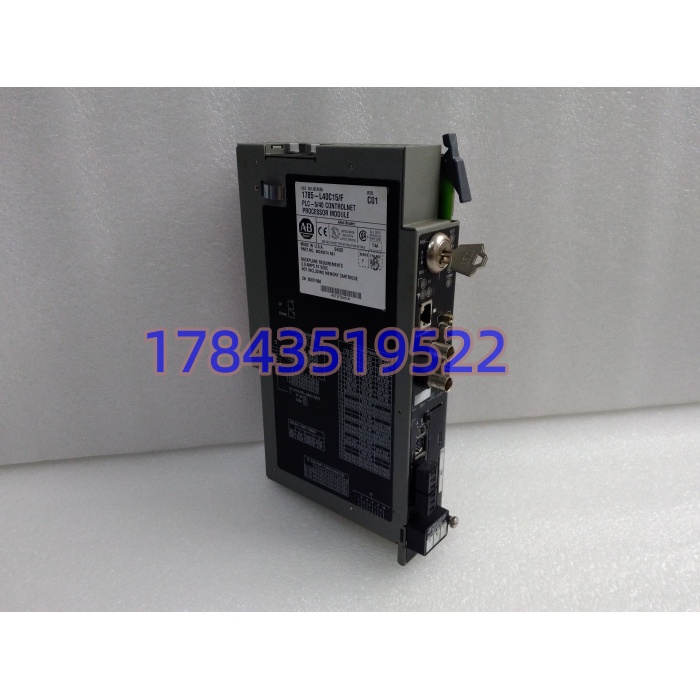

1785‑L40C15 是罗克韦尔 PLC‑5 系列中端带 ControlNet 总线的核心处理器，面向化工、火电、冶金连续流程产线设计，整机集成三路工业通讯通道，一套 CPU 同时完成本地机架 IO、远程分布式分站、ControlNet 对等设备的数据交互。48K 大容量内存可承载复杂批量工艺、多回路 PID 调节、安全联锁逻辑；板载电池保障断电后程序、配方、历史数据不丢失。CH1 原生 ControlNet 总线无需额外通讯卡，可直接对接现场阀门、变频器、上位监控站，5Mbps 确定性总线保障调节回路无滞后。支持搭配 1785‑CHBM 内存卡实现双 CPU 热冗余，主 CPU 故障 50ms 内自动切换至备用控制器，避免生产线全线停机。存量老旧工厂大量在用 PLC‑5 系统原厂供货周期超 60 天，该型号现货可直接替换原有故障 CPU，原有 IO 模块、程序、总线布线全部复用，大幅缩短检修停机时长。
应用场景与行业案例
工程痛点描述
火电、炼化、造纸存量产线大量使用 PLC‑5 控制系统，老旧 CPU 内存电池耗尽、通讯芯片老化后，出现随机停机、ControlNet 掉线、联锁误动作；原厂停产备件订货周期长，连续生产装置无法长期降负荷等待，单次停机损失数十万。1785‑L40C15 现货直接替换，原有程序无需重写，仅核对通讯参数即可投运。
典型应用场景
- 火力发电厂锅炉、汽机辅控系统炉膛压力、给水流量、风机挡板闭环调节，ControlNet 对接现场智能阀门定位器，冗余 CPU 架构规避机组非计划停运。
- 石油化工精馏、加氢成套装置批量反应釜温度压力联锁控制，DH + 总线对接多台 PLC‑5 实现车间级数据互通，RIO 总线连接远距离泵房 IO 分站。
- 造纸、制浆生产线复卷机、压榨机多电机同步张力控制，分布式 FLEX IO 分站通过 RIO 接入 CPU，适配车间高粉尘潮湿工况。
- 冶金轧钢冷热连轧产线轧辊速度、张力闭环运算，ControlNet 联动多套直流调速器，强电磁环境下稳定通讯。
- 市政大型污水、垃圾焚烧电站曝气、脱硝、污泥脱水系统集中控制，多站点远程 IO 统一扫描，批量简化运维备件库存。
真实工程案例
去年三季度，山东某炼化加氢装置两套 1785‑L40C15 CPU 电池老化，每周出现 2‑3 次程序丢失、ControlNet 全线离线，运行班组只能临时屏蔽关键联锁，存在超温爆炸安全隐患。原厂全新 CPU 订货周期 65 天，装置无法降负荷停产等待。客户采购现货 1785‑L40C15，出库前完成 48 小时满载 IO 扫描、ControlNet+RIO 双通道通讯老化测试，附带原厂固件与标准程序备份模板。利用月度 4 小时短时检修窗口插拔替换，导入提前备份的完整程序，核对 ControlNet 节点地址、RIO 波特率后 1 小时恢复全自动生产。更换后连续运行四个月无通讯闪断、无程序丢失，厂区后续采购 3 块同型号 CPU 作为两套加氢装置备用主控。
