描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 安装槽位 | 仅允许安装在 1746 远程机箱 Slot 0（CPU 槽位） |
| 背板供电 | 5V DC 背板，整机消耗 375 mA |
| RIO 总线波特率 | 57.6 kbps / 115.2 kbps / 230.4 kbps 三档拨码切换 |
| 最大总线距离 | 57.6Kbps 最长 3048 m；230.4Kbps 最长 762 m |
| 节点容量 | 开启扩展节点模式，单条 RIO 链路最多 32 台 1747‑ASB |
| IO 映射容量 | 2~32 个逻辑组可拨码设置，支持 1/2/1/2 槽机架寻址模式 |
| 数据传输模式 | 离散 IO 周期扫描 + 特殊模拟模块块传输 BTR/BTW |

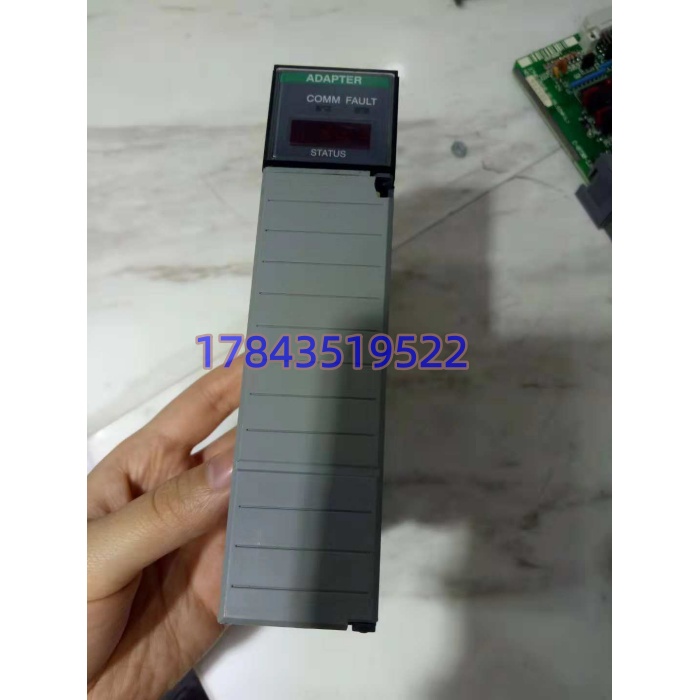

| 诊断界面 | 三位七段数码管 + COM/FAULT 双色状态 LED，实时显示机架 / 通讯故障 |
| 总线接口 | 6 针带锁 Phoenix 端子，专用 Belden 9463 屏蔽线缆 |
| 终端电阻 | 链路两端需外接 82Ω/150Ω 终端电阻，按波特率匹配 |
| 工作环境 | 工作 0 ℃ ~ +60 ℃；存储‑40 ℃ ~ +85 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20，控制柜内 DIN 导轨机架安装 |
| 外形尺寸 | 标准 SLC 单槽模块，102 × 50 × 130 mm |
| 整机重量 | 约 0.23 kg |
| 兼容主站扫描器 | 1747‑SN、PLC‑5 内置 RIO 通道、1756‑DHRIO、1756‑RIO |
| 认证标准 | CE、UL、Class I Div2 防爆区域可用 |

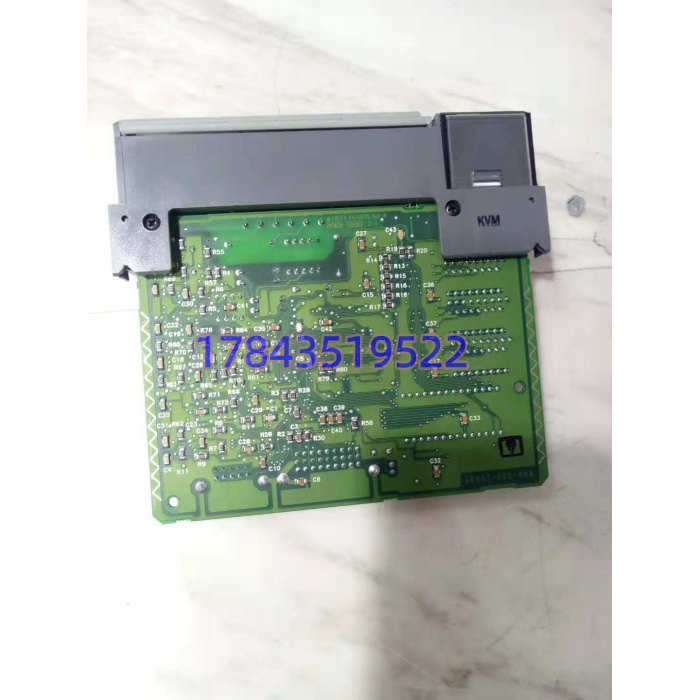

产品深度介绍

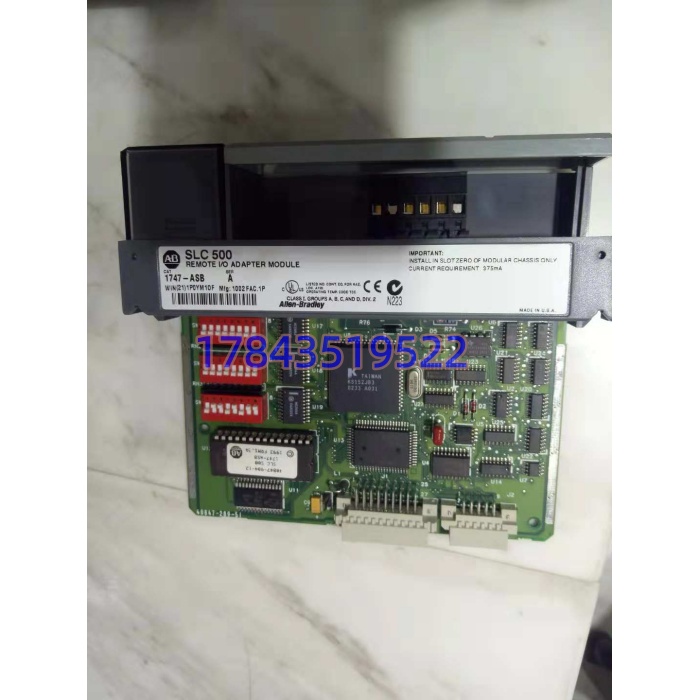

1747‑ASB 是 SLC500 平台专用远程 I/O 适配器，用来把分散在现场的 1746 IO 机架接入主 PLC 的 RIO 远程总线，替代就地敷设大量多芯 IO 电缆，实现设备分布式布线。模块占用远程机箱 0 号槽，承担本地背板 IO 与上层 RIO 总线的数据中转：数字量 IO 走周期循环扫描，模拟量、高速计数等特殊模块支持块传输读写。面板自带三位数码管，无需电脑即可直接读取机架地址、通讯故障代码，现场排查断线、地址冲突效率更高。整机依靠 8 位 DIP 拨码完成机架地址、波特率、IO 映射大小、主 / 辅机架模式设置，无需软件预组态；老旧产线改造中，无需更换整套 PLC，仅增加 1747‑ASB 即可拓展远程分站，大幅降低改造停机时长与布线成本。
应用场景与行业案例
工程痛点描述
大型流水线、成套设备现场 IO 点位分散，全部拉回中控柜会产生上千米多芯线缆，施工成本高、信号易受动力线干扰。老式远程适配器老化后频繁报 COM FAULT，整条分站 IO 全部失联，产线全线停机；原厂订货周期普遍 35 天以上，工厂无法长期减产等待备件。1747‑ASB 现货直接替换，原有 RIO 总线、1746 IO 模块完全复用。
典型应用场景
- 汽车冲压 / 装配流水线车间多台机床分散布置，每台设备配独立 1746 远程机架，1747‑ASB 通过单根 RIO 线缆汇总至中控 SLC500，减少上千米 IO 电缆。
- 冶金轧机、金属拉丝产线轧机辊道、冷却风机 IO 点位远离主控柜，RIO 长距离传输抗干扰，数码管快速定位分站通讯故障。
- 市政污水、自来水处理厂曝气池、加药间、污泥脱水机房分布式分站，批量部署 1747‑ASB 简化中控布线，满足环保数据集中采集。
- 中小型火电辅机系统引风机、水泵、除灰系统远程 IO 机架，对接 PLC‑5 主控，稳定传输温度、压力模拟量信号。
- 包装、印刷、挤出成套设备出口项目设备本体自带远程 IO 分站，统一采用 1747‑ASB 标准化备件，减少海外售后备件种类。
真实工程案例
去年上半年，江苏某汽车零部件冲压车间 4 台远程 1746 机架配套的 1747‑ASB 老化，每日多次报通讯故障，整条输送线随机停机，每班损耗半成品数十件。原厂全新模块交期 38 天，车间无法停产改造布线。客户采购现货 1747‑ASB，出库前完成 RIO 全波特率通讯、整机 24 小时满载 IO 扫描老化测试，附带原厂拨码设置手册。利用夜班 2 小时窗口直接插拔替换，完全复刻旧模块 DIP 拨码地址与波特率，上电后主站瞬间识别全部远程 IO，无需重新下载程序。更换后连续运行两个月无通讯闪断，车间后续采购 5 块同型号模块作为全线远程分站备用备件。
