描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 内存容量 | 16K 梯形图程序存储 |
| 典型扫描速度 | 0.9 ms / 千条逻辑指令 |
| 最大 I/O 点位 | 数字量输入 4096 / 输出 4096，模拟量最多 480 路 |
| 通讯通道 1（通道 0） | RS‑232 DF1 串口，用于编程、对接 HMI |
| 通讯通道 2（通道 1） | DH + 工业高速总线，波特率 57.6/115.2/230.4Kbps |
| 本地机架扩展 | 最多 3 个机架，合计 30 个插槽 |
| 供电功耗 | 背板 5V 直流 350 mA，24V 直流 105 mA |
| 环境工作温度 | -20 ℃ ~ 55 ℃ |
| 存储温度 | -40 ℃ ~ 85 ℃ |
| 内存备份方式 | 标配电容备份 2 周；选配锂电池可保存 5 年程序 |
| 认证标准 | UL、CSA、CE，二类危险区域可用 |
| 外形尺寸 | 114 mm × 89 mm × 25 mm，重量 0.35 kg |
产品深度介绍

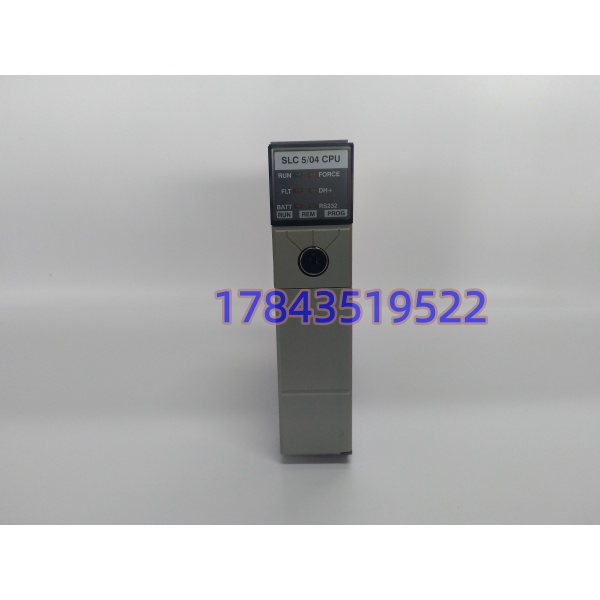

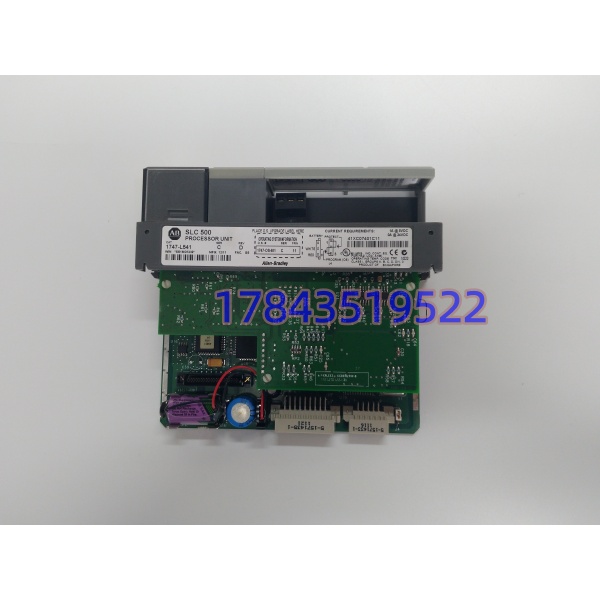

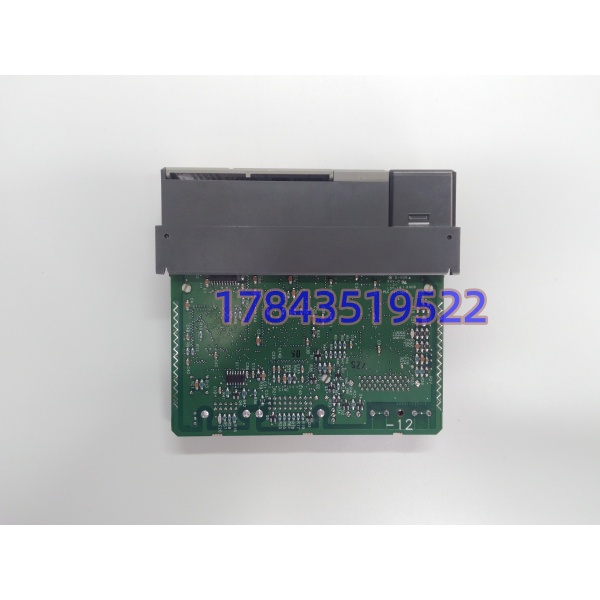

1747-L541 是罗克韦尔 SLC500 产品线内 SLC 5/04 基础款 CPU 控制器，适配全系列 1746 数字 / 模拟 I/O 模块，主要用于中小型产线、水处理、暖通、小型流水线自动化控制。相比前代 SLC5/03 机型，新增原生 DH + 高速总线，跨设备数据交互速度提升 3~12 倍，支持与 PLC‑5、同系列 SLC 设备组网通讯。
该模块自带两路独立通讯接口，串口直连电脑即可使用 RSLogix 500 软件在线编辑、监控程序；DH + 总线可搭建多控制器集中管控网络。16K 内存可承载中等复杂度控制逻辑，支持在线修改程序不中断设备运行，抗粉尘、宽温设计适配车间恶劣工况，是存量老旧 SLC500 系统最常用替换备件。
应用场景与行业案例
现场痛点
很多早年投产的产线都在用 SLC500 整套机架，原厂早已停止生产 1747-L541。一旦 CPU 故障，原厂调货周期普遍 6~10 周，流水线停机一天损耗上万，多数工厂都会常备同款 CPU 作为应急备件。
典型应用场景
- 机械制造 – 冲压、装配流水线控制伺服、气缸、传感器联动，DH + 接口对接多台设备集中上位监控，适配中小型单机自动化。
- 市政水处理 – 污水 / 净水厂 SCADA 系统加药、曝气、水泵启停逻辑控制，宽温耐潮湿环境，远程串口对接触摸屏查看运行数据。
- 暖通楼宇自控 – 大型厂房空调机组温湿度、风机变频调节，多机组通过 DH + 组网统一调度，稳定连续低负荷运行。
- 小型化工配套设备 – 反应釜辅助控制系统安全联锁、流量压力采集，满足 Class I Div 2 防爆区域使用标准。
- 仓储物流 – 分拣输送线皮带机、分拣道岔逻辑控制，在线修改程序可快速切换生产配方。
真实抢修案例
去年秋季，华东一家汽车零部件冲压车间突发故障，机架上 1747-L541 报 CPU 故障灯全红，整条冲压线全线停机。设备负责人联系原厂，告知该型号停产无现货，海外调货需要 50 天。
车间每日产能产值近 12 万，长时间停机无法交付订单。采购当天联系我们，仓库现有全新原装现货，全套完成 24 小时通电老化、通讯全测，次日专车发出。客户收到后直接替换旧 CPU，下载备份程序，设备两小时内恢复生产。事后该企业一次性采购 2 块 1747-L541 作为备用件，规避后续停产备件断供风险。
核心卖点与差异化
- 双原生通讯端口，自带 DH + 总线，无需额外加装通讯模块组网，比 SLC5/03 节省硬件采购成本
- 现货全新原装，每台出库前完成 24 小时满负载老化、DH + 总线通讯全测试，可提供测试视频备查
- 配套完整技术支持，提供 RSLogix500 程序上传下载、DH + 节点地址配置远程指导
- 一年质保周期，非人为损坏故障可免费检测更换，区别市面短期质保拆机二手件
- 停产机型稳定现货渠道，无需漫长原厂订货，3 日内即可发货缩短停机时长
