描述
关键技术规格
| 参数项 | 规格值 |
|---|---|

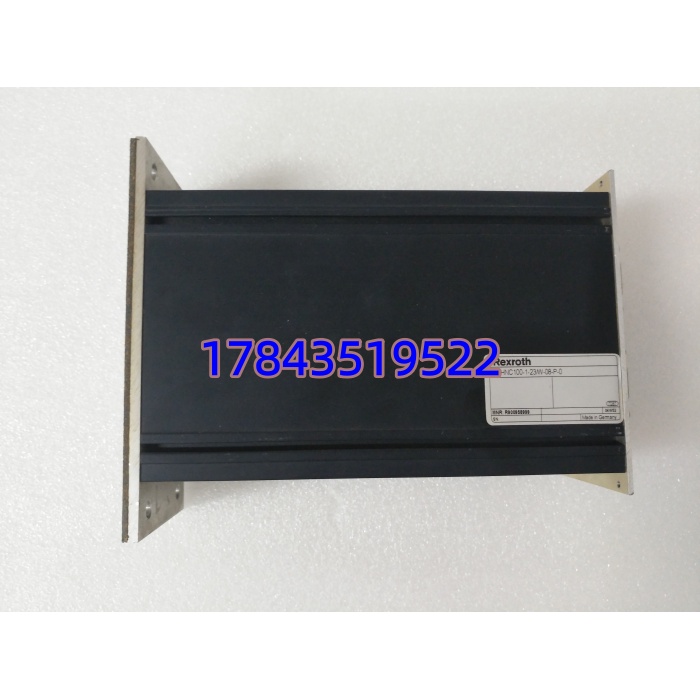

| 型号 | VT-HNC100-1-23（标准型 /W-08-P-0） |
| 品牌 | Bosch Rexroth（Indramat） |
| 控制轴数 | 1 路液压轴（单轴版本） |
| 控制模式 | 位置闭环、压力 / 力闭环、速度闭环（可配置） |
| 处理器 | 16/32 位 MC68376，控制周期最快 100µs |
| 存储 | 1MB Flash EPROM、8KB EEPROM、256KB RAM |
| 模拟输入 | 4 路 ±10V（差分）、4 路 4–20mA |
| 模拟输出 | 2 路 ±10V（伺服阀驱动）、2 路 4–20mA |
| 数字 I/O | 8 路（可配置输入 / 输出） |
| 传感器接口 | 增量编码器、SSI、电感式传感器 |
| 通讯 | PROFIBUS-DP（RS-485，12Mbps） |
| 供电 | 18–36V DC（典型 24V DC） |
| 功耗 | 约 8W（不含传感器 / 执行器） |
| 工作温度 | 0°C ~ +50°C |
| 尺寸（宽 × 高 × 深） | 71 × 155 × 204 mm |
| 防护等级 | IP20（机柜安装） |
| 认证 | CE、UL、RoHS |
产品深度介绍

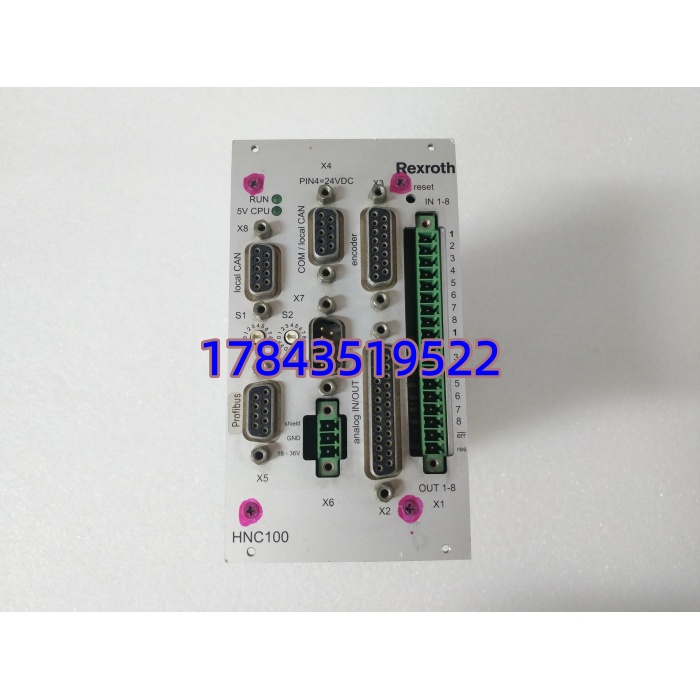

Rexroth VT-HNC100-1-23 是专为工业液压驱动设计的高性能数字轴控制器，属于力士乐 IndraMotion HNC100 平台，核心是将闭环控制算法 + I/O + 通讯集成于一体，直接驱动伺服阀 / 比例阀，实现液压轴的高精度运动控制。
区别于普通 PLC，它内置液压专用 PID/PDT1 算法，针对液压系统非线性、时滞特性优化，响应更快、稳态误差更小；支持位置、压力、速度三种闭环模式切换，适配注塑、压力机、冶金等复杂工况。硬件采用工业级设计，抗振动、宽温运行，适合恶劣工业环境
应用场景与行业案例
典型应用
- 注塑 / 挤出机械：射胶、保压、锁模高精度闭环控制
- 冶金 / 金属加工：轧机、矫直机、液压剪位置 / 压力控制
- 压力机 / 锻压：滑块位置、压装力精准控制，提升产品一致性
- 机床 / 专用机械：液压主轴、进给轴高速高精度控制
- 自动化生产线：液压同步顶升、张力控制、伺服压装
案例：某汽配厂液压压装机升级
原系统采用普通 PLC + 模拟量模块，压装力波动大、废品率高。更换为 VT-HNC100-1-23 后：
- 压力控制精度达 ±0.5% FS，压装一致性大幅提升
- 响应时间缩短至 150ms，生产效率提升 30%
- 集成 PROFIBUS-DP，数据实时上传 MES，追溯便捷
- 连续运行 2 年稳定，废品率下降 90%，维护成本降低 60%
核心卖点与差异化
- 液压专用控制：内置液压优化算法，比通用 PLC 快 5–10 倍，稳态精度更高
- 单轴高集成：1 轴控制 + 8 路 I/O+PROFIBUS-DP，单模块替代多组件，简化柜内布局
- 多模式闭环：位置 / 压力 / 速度一键切换，适配不同工艺需求
- 高动态响应：100µs 控制周期，精准跟踪快速变化的指令
- 工业级可靠：宽温、抗振动、EMC 优化，适配恶劣工况，长期稳定运行
