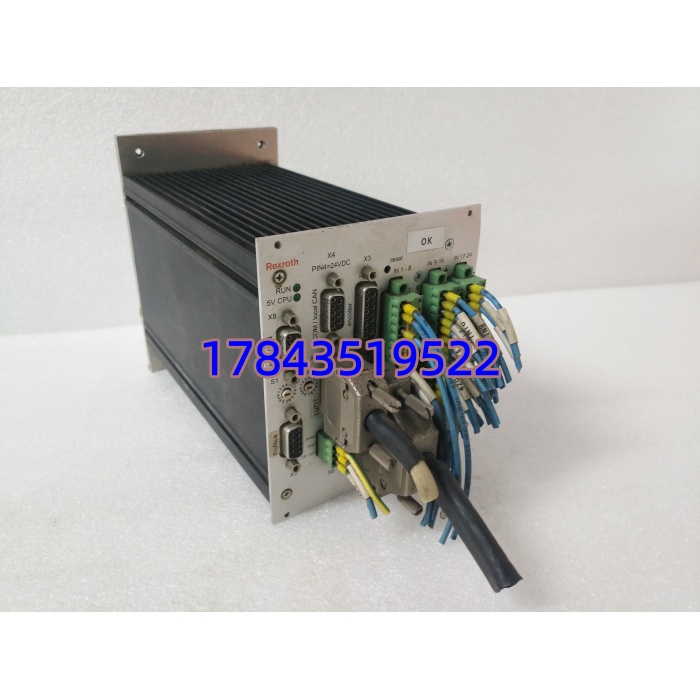

描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 / 物料号 | SYHNC100‑NIB‑23/W‑08‑P‑D‑E23‑A012 / R900978416 |
| 控制轴数 | 单轴（VT‑HNC100‑1）；可选双轴（VT‑HNC100‑2） |
| 控制模式 | 位置闭环、压力 / 力闭环、速度闭环；PIDT1 控制器 |
| 编程 | NC 语言（兼容 DIN 66025），支持子程序、条件跳转 |
| 反馈接口 | 2× 增量 TTL、2×SSI 绝对值、1Vss、EnDat、4× 模拟量 ±10V/4‑20mA |
| 数字 I/O | 8 入 / 8 出（‑08）或 24 入 / 24 出（‑24） |
| 模拟 I/O | 8 入（4×U/I、4×U）；4 出（2×U/I、2×U） |
| 通讯 | Profibus‑DP（‑P）、CAN、RS232；可选 Ethernet/IP |
| 供电 | 24VDC（17.5–30VDC）；功耗 15–30W |
| 工作温度 | −20°C…+60°C；IP20；抗振动 15G |
| 尺寸 / 重量 | 约 160×120×80mm；1.5–2kg；导轨 / 面板安装 |
| 认证 | CE、UL、cUL；工业级抗干扰设计 |

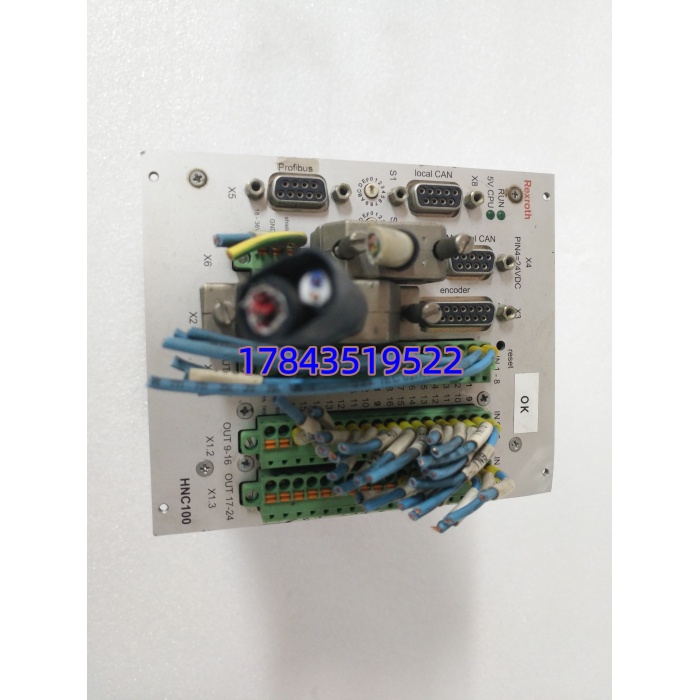

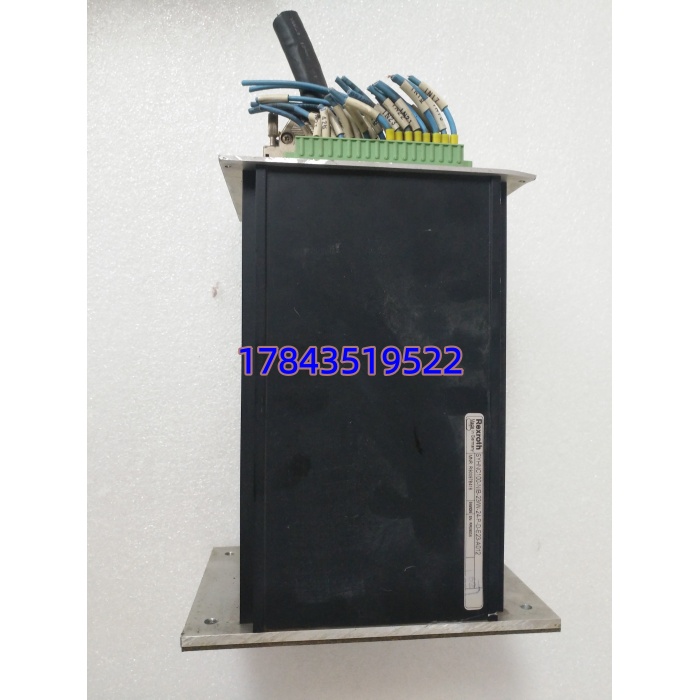

产品深度介绍
REXROTH SYHNC100‑NIB 是液压伺服控制标杆，专为液压闭环驱动设计，也支持电动伺服，内置 32 位处理器与 PIDT1 控制算法，可独立完成位置 / 压力 / 速度高精度闭环，不依赖 PLC。
- 液压专用优化：支持压力 / 力闭环、差压评估、位置依赖制动，适配比例阀 / 伺服阀（如 4WREE、VT 系列）。
- 多编码器兼容：TTL、SSI、EnDat、1Vss 全覆盖，适配油缸、伺服电机、直线光栅。
- 总线集成：Profibus‑DP 无缝连接 PLC，支持远程参数化与诊断；CAN 用于多轴同步。
- 编程灵活：内置 NC 解释器，标准 G 代码编程，支持复杂运动轨迹与同步控制。
- 监控完善：动态跟随误差、电子限位、编码器断线、传感器故障自诊断。
质量检测流程
- 入库验收核对力士乐原厂序列号、合格证、物料号 R900978416；检查外壳无破损、接口无氧化、标签清晰；确认无维修痕迹、配件齐全（说明书、插头）。
- 功能测试
- 24VDC 供电，连接模拟编码器与 I/O；
- 验证位置 / 压力 / 速度闭环、NC 程序运行、I/O 逻辑；
- 测试 Profibus‑DP 通讯、参数上传下载、故障报警；
- 24 小时通电老化，监测温度与稳定性，提供测试报告。
- 电气安全绝缘电阻 > 20MΩ；输入‑输出、输入‑电源隔离 3000V RMS；接地连续性合格。
- 参数备份备份出厂参数、控制程序、通讯配置，确保替换后快速恢复。
- 包装出库防静电袋密封，气泡膜 + 硬纸箱加固，贴 QC 合格标签。
技术避坑指南
- 液压阀接口不匹配问题：用非力士乐标准伺服 / 比例阀，导致控制失效、振荡。避坑：适配 REXROTH 4WREE、VT、DBETR 等系列；确认阀电流 / 电压与控制器输出匹配。
- 编码器接线错误问题：TTL/SSI/EnDat 线序错，导致位置漂移、报警。避坑：严格按手册接线；SSI 注意时钟极性；EnDat 需专用电缆。
- 供电不稳 / 接地不良问题：电压 <18V 或> 30V、接地不良，导致死机、控制波动。避坑：用隔离 24VDC 电源；与变频器 / 电机分开供电；控制器与阀、传感器外壳可靠接地。
- Profibus‑DP 配置错误问题：地址重复、波特率不匹配、GSD 不对，导致通讯中断。避坑：地址 1–126 唯一；常用 1.5Mbps；用 REXROTH GSD 文件；总线两端终端电阻 ON。
- 控制参数整定不当问题：PID 参数不匹配，导致超调、振荡、响应慢。避坑：先手动粗调，再用自整定；液压系统需降低增益防振荡；负载变化大时启用自适应。
