描述
产品深度介绍

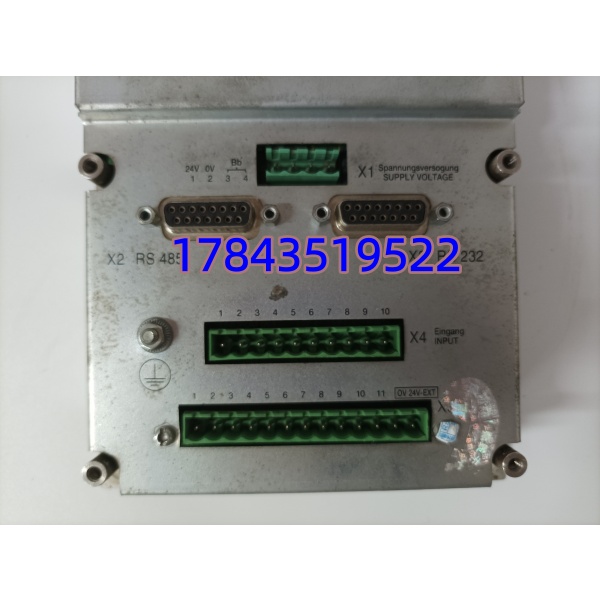

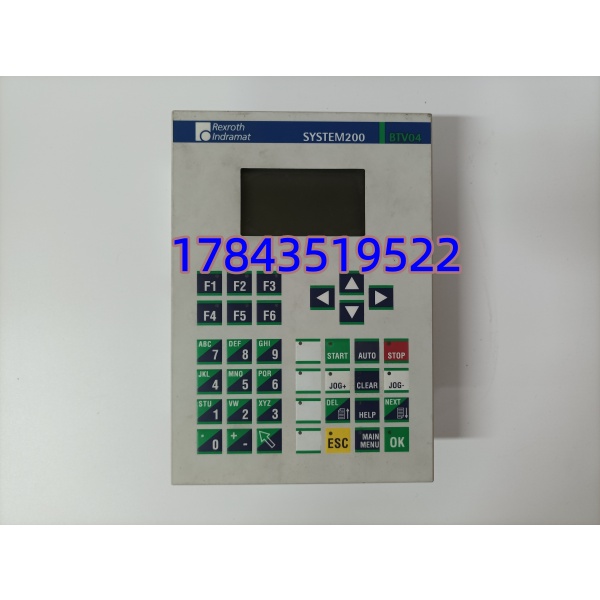

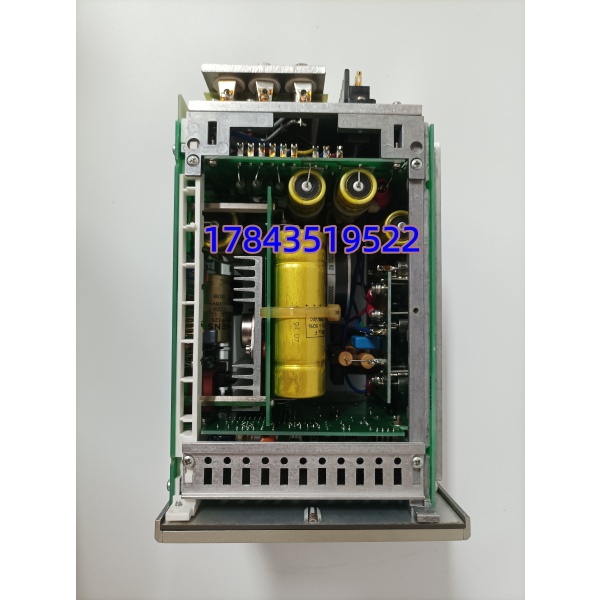

REXROTH BTV04.2GN-FW 是力士乐 Indramat System200 平台专用嵌入式伺服操作面板，FW 代表出厂预加载 ELW 标准运动控制固件，无需单独刷写程序即可对接卷料输送、多轴同步成套伺服设备。设备搭载单色图形 LCD，可直观显示伺服位置、速度、扭矩、故障代码、总线通讯状态；38 键薄膜键盘集成模式切换、点动、参数修改、程序启停全套操作功能，7 个自定义快捷键可适配包装、印刷设备专属工艺快捷操作。自带 10 入 11 出独立外置 IO 端子，可直接外接限位开关、电磁阀、指示灯，无需额外搭配 PLC 扩展模块；双串口架构，RS485 总线连接多台伺服驱动组网，RS232 对接电脑下载工艺程序、备份参数。前面板 IP65 密封设计，耐受车间冷却液飞溅、粉尘，存量老款力士乐伺服机床人机老化、故障替换可直接开孔兼容，复刻原有通讯与 IO 接线即可快速投运。
应用场景与行业案例
现场工程痛点包装、印刷、卷材加工设备原配 BTV04 操作面板长期使用后，薄膜按键老化失灵、背光黑屏、总线通讯断连；面板故障后无法手动调试伺服、查看设备故障，生产线停机等待原厂备件周期 4~7 周，造成持续产能损耗。现货 BTV04.2GN-FW 预装标准固件，可利用夜班短时停机窗口直接更换。
典型应用场景
- 包装机械设备 – 制袋、分切、覆膜多轴卷材伺服产线卷料张力伺服点动调试、张力参数修改、断料故障报警查看，配套 EcoDrive3 伺服整套联动。
- 印刷加工设备 – 轮转印刷、模切机同步运动控制系统套印位置微调、伺服原点复位、生产计数监控，多轴 RS485 总线组网操控。
- 机床自动化 – 老式力士乐伺服进给数控设备单轴手动点动、增益参数整定、伺服过载故障代码读取，替代老式简易数字操作屏。
- 锂电分切 / 涂布设备 – 卷材输送同步伺服系统收放卷速度同步调节、边缘纠偏伺服参数设置，外置 IO 对接急停、料尾检测开关。
- 食品灌装流水线 – 多工位输送伺服成套设备灌装工位伺服启停、产量统计、过载保护告警显示，车间潮湿工况 IP65 防护稳定运行。
真实现场案例浙江某软包装厂 2025 年分切生产线巡检，两台老款 BTV04 面板按键大面积失灵，伺服无法手动对点，换卷调试必须拆机短接驱动端子，单次换料耗时翻倍，产能下降 30%。原厂同型号带 FW 固件操作面板交货周期 36 天，产线无法长期低效运行。设备运维采购现货 BTV04.2GN-FW，3 天送达车间控制柜。利用夜间 2 小时停机窗口更换：拆机前完整拍摄 RS485 总线接线、外置 IO 端子排布，新面板预装 ELW 标准固件，上电自动识别现场 DKC 伺服驱动器，导入原有张力、同步参数。投运至今 10 个月，按键灵敏无失灵，背光稳定，伺服调试、故障查询功能正常，换卷调试效率恢复原厂标准。
替换备件技术避坑指南
1. GN 与 GT 后缀固件不互通问题：BTV04 分 GN（ELW 卷材固件）、GT 通用固件版本，混用会出现伺服参数读取乱码、卷材同步逻辑失效。.2GN-FW 预装卷材专用固件，不可替换 GT 版本面板。避坑操作：卷材、分切设备必须选用 GN 后缀带 FW 固件型号，更换前核对完整型号标识。现场实例：某印刷厂误用 GT 版本面板，张力调节参数全部错乱，停机更换匹配 GN 型号整改耗时 2 小时。
2. RS485 总线终端电阻未匹配问题：总线首尾设备需开启 120Ω 终端电阻，新面板默认关闭，多伺服组网出现通讯频繁闪断、数值跳变。避坑操作：拆机前记录旧面板总线拨码终端电阻档位，新面板上机前同步设置。
3. 外置 IO 端子接线混淆输入输出问题：DI 输入、DO 输出端子分组独立，跨组接线造成输出短路，烧毁面板 IO 驱动芯片。避坑操作：拆卸前逐组拍照记录 IO 端子排布，新面板严格区分 DI/DO 分区复刻布线。
4. 静电击穿 RS485 通讯芯片问题：车间干燥、粉尘、冷却液雾气环境，未佩戴防静电手环拆装面板，总线收发芯片静电烧毁，整机无法连接伺服驱动。避坑操作：全程佩戴防静电手环，在防静电垫完成拆装；插拔前触摸控制柜金属柜体释放静电，禁止触碰背部 PCB 电路板。现场实例：包装车间运维无防护拆装，RS485 端口永久失效，整块操作面板报废。
5. 密封框架未压紧导致防水失效问题：嵌入式安装后框架卡扣未完全锁死，车间冷却液渗入壳体，造成背光、按键短路故障。避坑操作：安装时均匀压紧四周卡扣，确认密封胶圈无偏移、无缝隙再上电使用。
