描述
产品深度介绍

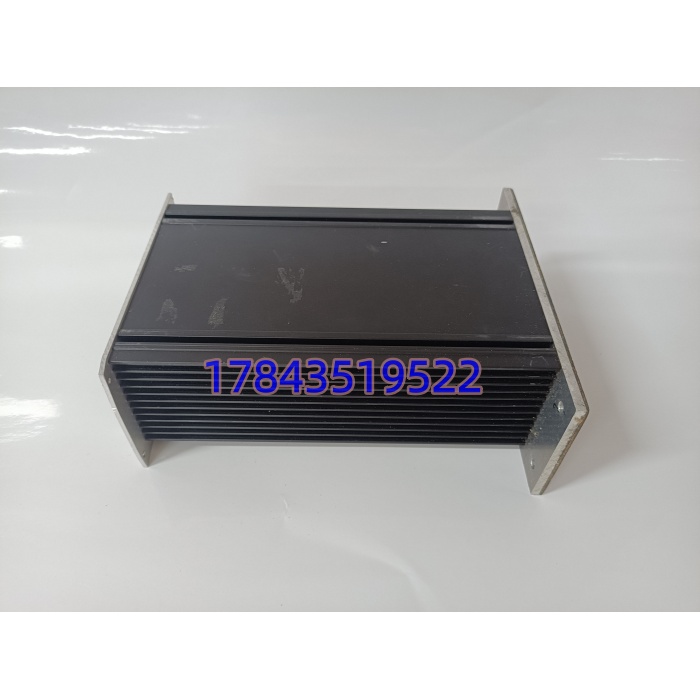

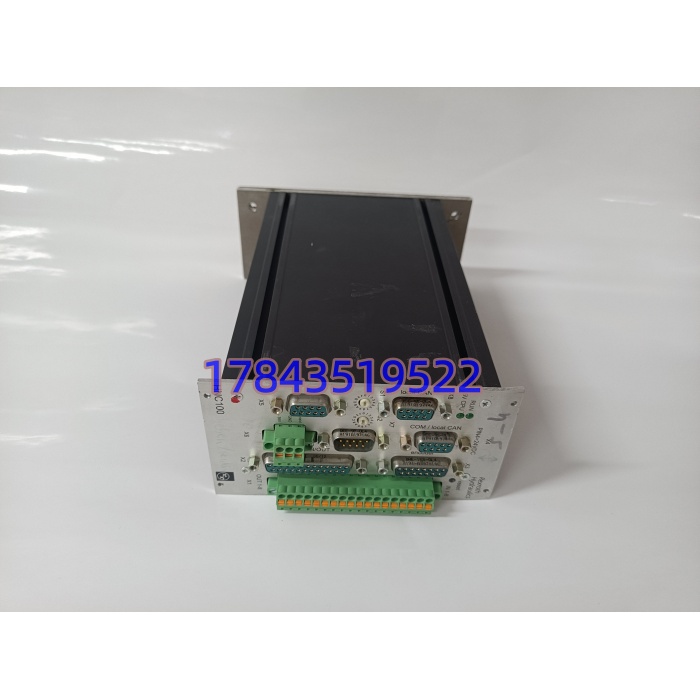

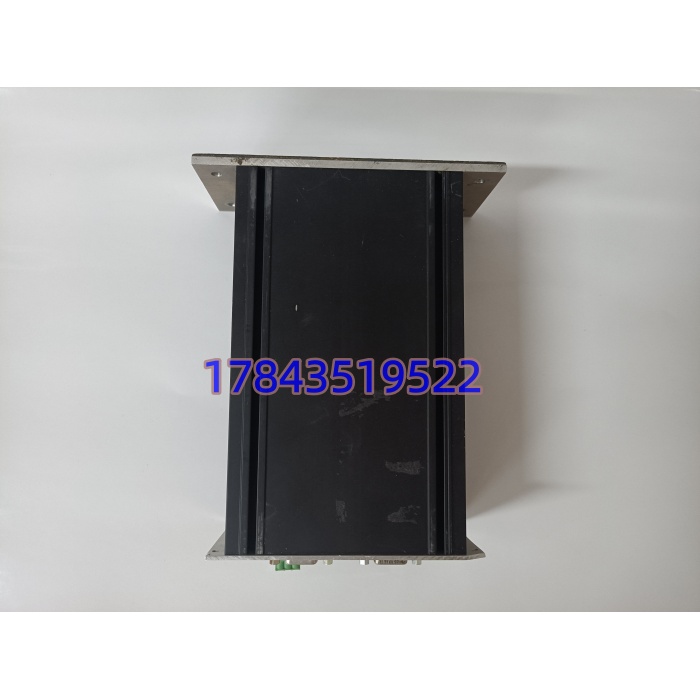

力士乐 VT-HNC100-1-23W-08-0-0（R900955334）是单轴液压伺服闭环控制器，属于 VT-HNC100 系列，专为液压驱动高精度运动控制设计，也可用于电动伺服轴。采用 16/32 位 MC68376 处理器，集成 PROFIBUS DP 总线与丰富 I/O，支持位置、速度、压力 / 力闭环，适配压力机、注塑机、机床等精密液压设备。
壁挂式结构、宽电压供电、抗振动冲击，适应恶劣工业环境；1MB Flash 存储、256KB RAM，支持复杂控制算法与参数存储；8 路数字 I/O 可直接对接传感器、电磁阀与 PLC，实现信号互锁与联动控制。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 / 订货号 | VT-HNC100-1-23W-08-0-0 / R900955334 |
| 控制轴数 | 1 轴（液压伺服闭环） |
| 控制模式 | 位置、速度、压力 / 力闭环（可编程切换） |
| 处理器 | 16/32 位 MC68376 |
| 存储 | 1MB Flash EPROM、8KB EEPROM、256KB RAM |
| 通讯接口 | PROFIBUS DP（默认） |
| 数字 I/O | 8 路输入 / 8 路输出 |
| 模拟输入 | 4 路 ±10V（设定值 / 反馈） |
| 模拟输出 | 2 路 ±10V（伺服阀控制） |
| 供电 | 18–36VDC，功耗≤8W |
| 编码器电源 | +5VDC，最大 200mA |
| 安装方式 | 壁挂式（W） |
| 工作温度 | 0–50℃ |
| 尺寸 / 重量 | 71×155×204mm / 约 1.0kg |
质量透明化 SOP
- 入库验收检测核对力士乐原厂标签、型号与序列号；检查外壳无变形、端子无氧化、接口完好；核验原厂合格证、装箱单与批次追溯记录。
- 上机功能测试测试环境：液压测试台 + 伺服阀 + 上位 PLC；测试内容：通电自检正常、闭环控制精准（±0.1% FS）、PROFIBUS 通讯稳定、I/O 响应灵敏；连续 24 小时满载测试，记录温升与稳定性；输出测试报告，附控制曲线、通讯日志截图。
- 电气参数测试绝缘电阻测试（500V 摇表）：电源 / 信号端口对地＞10MΩ；功耗测试：24VDC 下≤8W，电压波动 ±20% 时工作正常。
- 固件 / 配置验证读取固件版本，确认与 VT-HNC100 系列兼容；备份控制参数、闭环增益与通讯配置。
- 最终质检与包装质检员签字确认；防静电袋密封，气泡膜包裹，贴 QC 合格标签；附测试报告、质保卡、安装手册。
技术避坑指南
- 闭环参数不匹配问题：旧参数直接套用新模块，导致液压轴抖动、超调或定位不准。避坑：更换前备份旧模块闭环增益、限位、死区参数；新模块上电后先恢复参数，再微调增益；液压系统需空载试运行再带载。案例：有工程师直接替换后未调参，压力机滑块下行剧烈抖动，反复撞限位，半天无法投产。
- PROFIBUS 地址冲突问题：默认地址 1 与现场 PLC 网段冲突，导致通讯中断。避坑：更换前记录旧站地址；新模块通过软件或拨码设为空闲地址；波特率与主站一致（常用 1.5Mbps）。
- 伺服阀接线错误问题：模拟输出正负极接反，伺服阀反向动作或无响应。避坑：接线前核对端子定义；用万用表测输出极性；空载点动确认方向，再带载运行。
- 电源纹波过大问题：液压站电机启停导致电压波动，模块频繁重启或丢参数。避坑：采用24VDC 稳压电源，功率≥30W；电源端加装滤波器；与电机电源分开接地。
- 安装散热不良问题：壁挂紧贴柜体、无通风，高温导致模块降频或死机。避坑：上下留≥50mm 散热间隙；远离液压阀块、电机等热源；环境温度超 40℃时加装风扇。
