描述
产品深度介绍

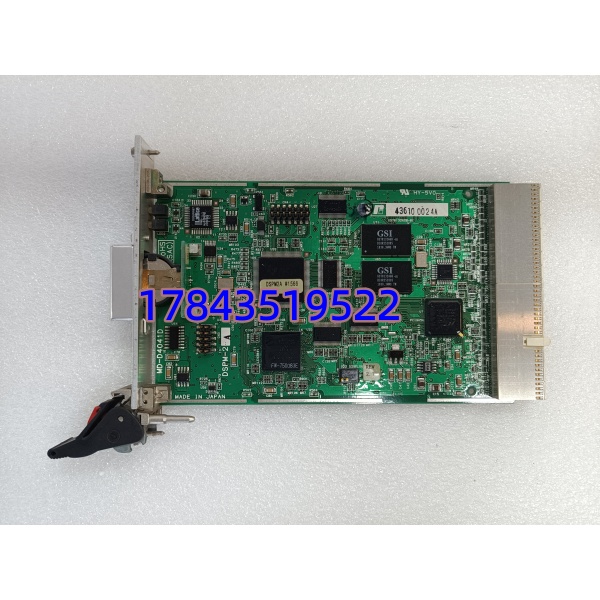

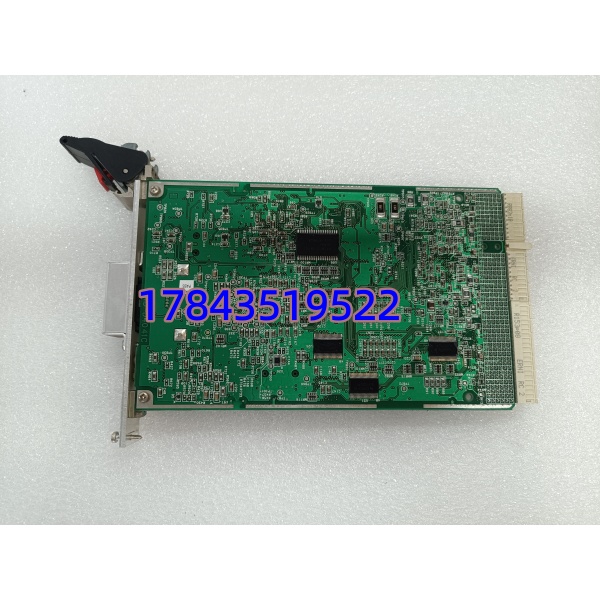

Reliance Electric S-D4041B 是面向CompactPCI（cPCI）总线的高性能、高隔离模拟输入模块，专为工业过程控制、发电、油气及严苛环境的数据采集场景设计。它提供4 路完全隔离的通用模拟输入通道，每通道可通过软件 / 跳线配置为：电压（±10V、0–10V）、电流（4–20mA、0–20mA）、热电偶（J/K/T/E/R/S/B）或热电阻（PT100/PT1000）输入，实现多类型传感器信号的统一采集。模块采用16 位 ADC与工业级隔离设计，通道间隔离电压达2500Vrms，有效抑制地环流与 EMI 干扰；cPCI 总线即插即用，支持热插拔（部分机箱），适配 Reliance AutoMax、ABB Symphony 等主流 DCS 平台。
关键技术规格
| 参数 | 规格 |
|---|---|
| 总线接口 | CompactPCI（cPCI），3U 标准尺寸 |
| 输入通道 | 4 路隔离模拟输入（通道间 2500Vrms） |
| 输入类型 | 电压、电流、热电偶（J/K/T/E/R/S/B）、RTD（PT100/PT1000） |
| 分辨率 | 16 位（0.0015% 满量程） |
| 采样速率 | 每通道最高 100Hz |
| 精度 | ±0.02%（25°C），±0.05%（-20°C~+60°C） |
| 供电 | +5V DC（cPCI 背板供电，约 200mA） |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20（控制柜内安装） |
| 认证 | CE、UL、RoHS |
典型应用场景
- 发电行业：汽轮机 / 锅炉温度、压力、振动监测
- 油气化工：反应釜温度、流量、液位高精度采集
- 工业自动化：生产线多传感器信号集中采集与监控
- 测试测量：环境试验箱、设备性能测试数据采集
常见问题解答
Q1：S-D4041B 和 S-D4041 有什么区别？A：S-D4041B 是S-D4041 的升级型号，主要提升：
- 增强隔离性能（2500Vrms vs 1500Vrms）
- 扩展温度范围（-20°C~+60°C vs 0°C~+55°C）
- 优化 ADC 稳定性，低温漂移降低 30%硬件引脚兼容，可直接替换。
Q2：通道可以同时接不同类型传感器吗？A：可以。4 个通道完全独立，可分别配置为电压、电流、热电偶或 RTD，互不影响。
Q3：支持热插拔吗？A：支持 cPCI 标准热插拔（需机箱与背板支持热插拔功能），建议在系统冗余或停机维护时操作，避免数据瞬断。
Q4：质保期多久？售后怎么处理？A：提供12 个月质保（自发货日起），覆盖非人为硬件故障。售后可远程协助配置通道参数、诊断采集异常，1 年内故障可保修或更换。
