PILZ 301120 全新原装 | 安全继电器模块

描述

关键技术规格

产品深度介绍

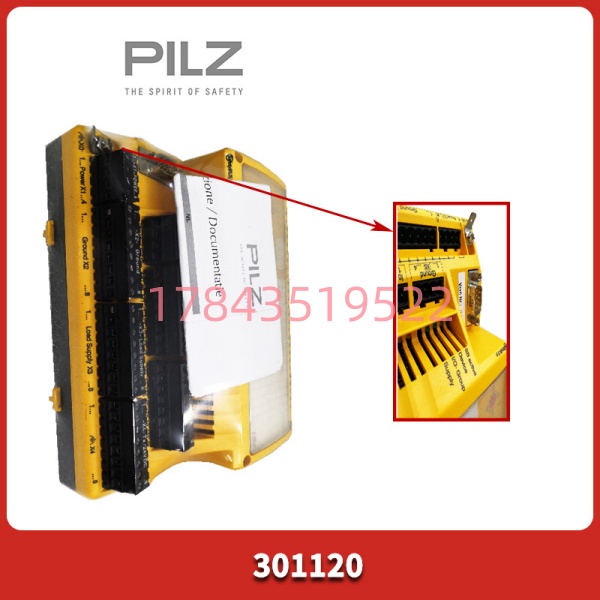

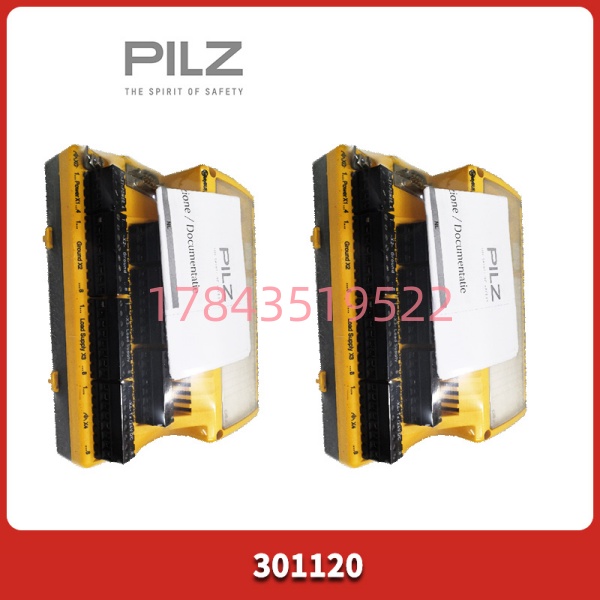

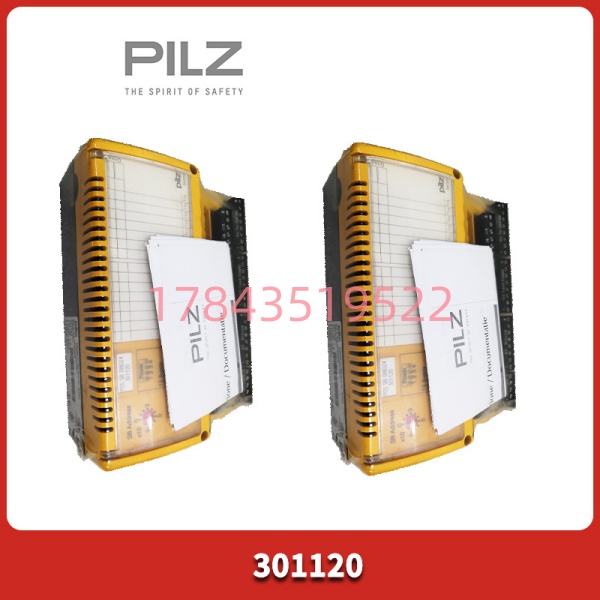

PILZ 301120 是德国皮尔兹（Pilz）公司推出的一款安全继电器模块。需要说明的是，这个型号在市场上对应两个不同的产品线：一个是新款的 PNOZsigma 紧凑型安全继电器，另一个是经典的 PNOZ X3 系列。两者功能类似，但外形尺寸和接线端子定义有区别。采购时最好看一眼实物照片确认，别买错了装不上柜子。

这东西干的活是工业安全领域的“守门员”。它连接着急停按钮、安全门开关或者光幕，平时正常通电，一旦检测到危险信号（比如有人把安全门拉开了），它会在20毫秒内切断输出回路，让电机或气缸停下来。和普通继电器最大的区别在于它有“强制导向触点结构”——就算触点烧熔了，它也不会错误地输出“设备已停止”的信号。这个设计是保命的底线。

应用场景与行业案例

工程痛点：安全回路故障排查耗时太长

搞设备维护的都知道，安全继电器一报警，整个机台就动不了。有时候是急停被拍了，有时候是门锁接触不良，还有时候是继电器自己内部逻辑卡住了。查起来特别烦——拿着万用表一个一个点量，生产主管在旁边催命。

去年有个客户，注塑机的安全门开关偶尔接触不良，导致PNOZ X3随机跳停。机修工查了半天没找到原因，最后发现是安全门上的限位开关进水了。如果用的是带诊断输出的PNOZsigma版本，可以通过LED指示灯直接看出是哪一路输入断开，省了不少事。

典型应用场景

1. 注塑机/压铸机 – 安全门联锁
   机器运行时安全门必须关闭。门一开，301120立即切断液压泵电机和合模动作。PLe等级满足EN 201标准要求。
2. 机器人工作站 – 急停与光幕监控
   机器人围栏的急停按钮串联到301120的输入端，光幕信号也接入。任何一个触发，继电器切断机器人伺服驱动器的电源。
3. 包装生产线 – 防护罩监控
   旋转部位（如灌装头、封切刀）的防护罩装安全开关，接入301120。维修工打开罩子时设备自动停机，不用等操作员按急停。
4. 自动化装配线 – 双手启动控制
   需要操作工双手同时按两个按钮才能启动设备，防止手伸进危险区。301120支持双通道输入，能检测到两个按钮是否被短接或其中一个被按住不放。
5. AGV/移动机器人 – 安全停车系统
   AGV上的安全触边或激光扫描仪信号接入301120，触发后切断驱动轮电源。

案例：某汽车零部件厂的急停改造

武汉一家做内饰件的厂，一条装配线上有5个工位，每个工位都有急停按钮。原来的设计是急停按钮直接切断PLC输入点，由PLC控制接触器断电。

安全审核时外审老师指出一个问题：如果PLC的程序跑飞了或者CPU死机，按急停可能没用。这是典型的“软安全”风险——安全功能不能依赖软件逻辑。

改造方案很简单：在每个工位控制柜里加一个PILZ 301120，把本工位的急停按钮串进去，继电器输出直接控制接触器线圈。这样急停信号绕过PLC，直接硬件切断电源。

改完之后，审厂过了。电气主管老周说了一句实在话：“以前觉得安全继电器是多余的成本，现在看是买个安心。”

质量控制流程 (SOP)

我们经手的每一块301120都执行以下检测流程：

1. 入库验收

• 原厂防静电袋/包装盒完整性检查，序列号与标签一致性核验
• 外壳外观检查：无裂纹、无烧灼痕迹、接线端子无变形
• 附件核对：原厂合格证、说明书（如有）

2. 上机功能测试

• 测试平台: 24V DC电源 + 测试端子排 + 万用表
• 通电自检: 上电后POWER LED常亮，无故障闪烁
• 输入通道测试:
  • 单通道模式：S11-S12短接，验证继电器吸合
  • 双通道模式：S11-S12和S11-S22分别短接，验证只有当两路都闭合时输出才接通
  • 通道不一致测试：只闭合一路，验证继电器不吸合
• 输出触点测试:
  • 安全触点（13-14, 23-24, 33-34）：测量触点电阻 < 0.1Ω
  • 辅助触点（41-42）：测量常闭状态电阻 < 0.1Ω
• 复位功能测试:
  • 自动复位模式：输入闭合后，输出自动接通
  • 手动复位模式：输入闭合后，需短接S33-S34才能接通输出
• 响应时间测试: 断开输入通道，测量输出触点断开时间（应<40ms）
• 负载测试: 输出触点接500W阻性负载，连续运行4小时

3. 最终质检与包装

• 测试报告生成（含测试数据、序列号、功能确认项）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴QC PASSED标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

安全继电器看着简单，接错线照样给你颜色看。

❗ 坑1：PNOZsigma和PNOZ X3不通用

问题: 301120这个型号对应两款不同的产品。PNOZsigma是新产品，尺寸更窄，带可插拔端子；PNOZ X3是老款，尺寸宽，是固定端子。如果按老型号的尺寸开好了柜子孔位，买回来的却是sigma，装上去螺丝孔对不上。

避坑:

• 采购前让供应商发实物照片确认外形
• 如果柜子里原来用的是X3，最好继续买X3，别混用
• 实在要换型号，提前核对安装尺寸

口吻: 这种坑我见过好几次。工程师照着BOM下单，结果来货装不上，耽误工期。拍照确认是最简单的办法。

❗ 坑2：双通道接成单通道

问题: 安全继电器要求双通道输入才能达到SIL 3 / PL e等级。有些人为了省事或者省线，把急停按钮的两路触点并联成一路，或者只接了一路。

避坑:

• 急停按钮必须用双触点型，两路常闭触点分别接S11-S12和S11-S22
• 安全门开关同样用双通道，不能用单通道
• 如果确实只需要单通道，选型时确认继电器支持且安全等级满足要求

警示: 有个客户设备出口欧洲，CE认证时审核员发现安全回路是单通道接线，直接判定不合格。返工成本比省那点线钱高多了。

❗ 坑3：复位回路接错导致无法启动

问题: 输入条件满足了（急停旋出来了、安全门关了），但继电器就是不吸合。检查发现复位回路没接或者接错了。

避坑:

• 确认你的继电器是自动复位还是手动复位模式
• 手动复位需要在S33-S34之间接一个常开按钮
• 自动复位要把S33-S34短接（或者不接，看具体型号）
• 检查复位回路接线是否松动

口吻: 这个问题我在现场至少遇到过十次。操作工按了急停后复位，设备还是不动，打电话叫电工来。电工一看，复位按钮线掉了。重启之前先检查复位回路。

❗ 坑4：电源电压不匹配

问题: 301120支持24-240V AC/DC宽电压，但不同批次可能有限制。有些人买了110V的型号，拿24V去供电，继电器不工作。

避坑:

• 收货后查看标签上的额定电压范围
• 现场提供多少V电源，就买对应电压规格的型号
• 如果不确定，买宽电压型号（24-240V通用）

❗ 坑5：输出触点容量不够

问题: 301120的输出触点额定电流约6-8A。如果直接用它带大功率接触器（比如接触器线圈电流超过2A），长期运行触点可能烧蚀粘连。

避坑:

• 安全继电器输出控制中间继电器，中间继电器再带大接触器
• 或者选型时确认输出触点容量是否满足
• 感性负载（接触器线圈）建议加浪涌抑制器
