描述
产品深度介绍

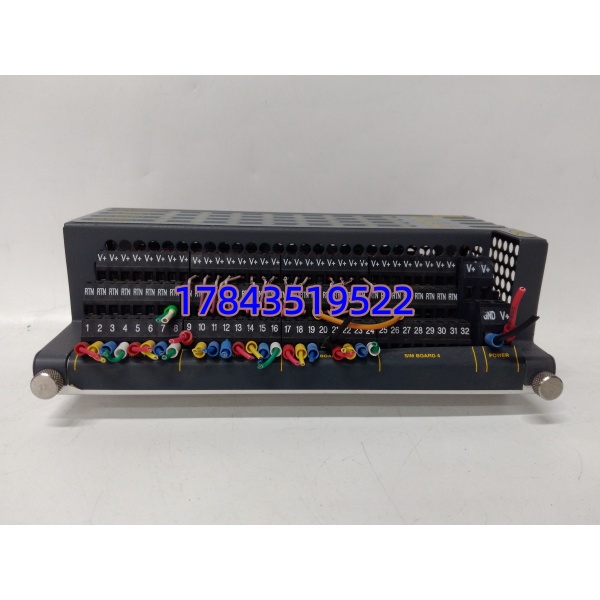

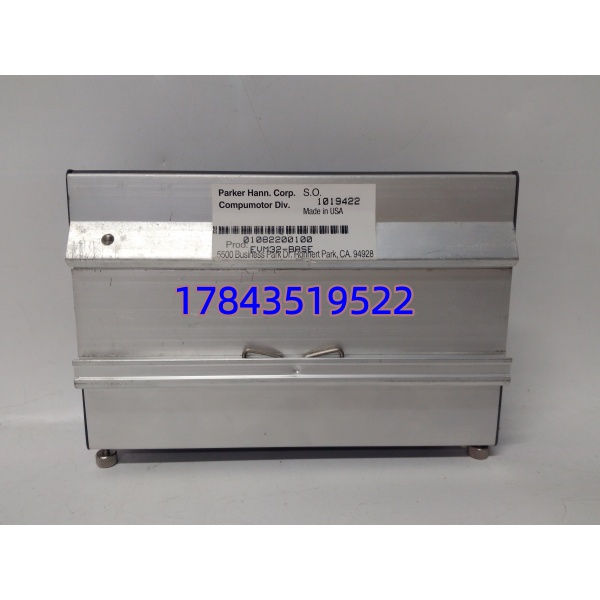

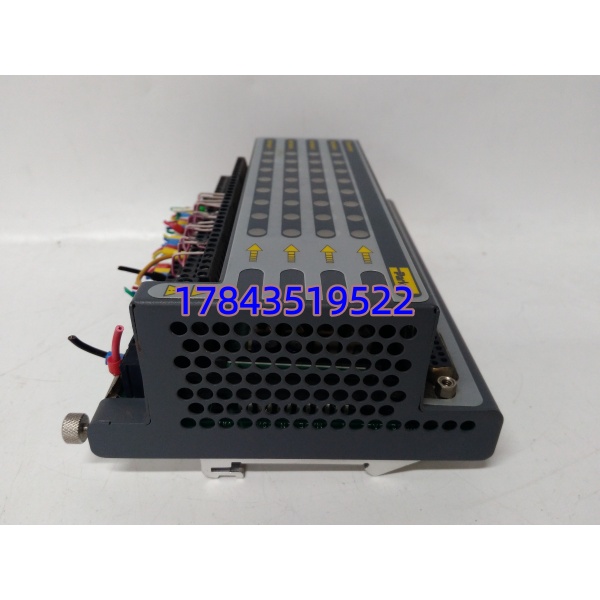

Parker EVM32-BASE 1019422 是派克专为 6K 系列运动控制器设计的模块化 I/O 扩展基板，属于 EVM32 系列核心部件。基板本身不含 I/O 电路，提供 4 个 SIM 子卡插槽，可按需搭配数字输入、数字输出、模拟输入 / 输出等子卡，灵活配置 I/O 类型与点数，单基板最大支持 32 点 I/O。支持多设备串行级联，最多可连接 8 个 EVM32 扩展单元，适配复杂运动控制场景。广泛应用于工业自动化、伺服控制、包装机械及过程控制等领域，为 6K 控制器提供高效 I/O 扩展能力。
| 参数项 | 技术指标 |
|---|---|
| 型号 | EVM32-BASE 1019422 |
| 品牌 | 派克（Parker Hannifin） |
| 适配控制器 | 6K 系列运动控制器 |
| 子卡插槽 | 4 个（支持各类 SIM 子卡） |
| 最大 I/O 点数 | 32 点（单基板） |
| 通讯接口 | 串行总线（级联专用） |
| 安装方式 | DIN 导轨安装 |
| 级联能力 | 最多 8 个 EVM32 单元 |
| 工作温度 | 0°C ~ 55°C |
| 尺寸（宽 × 高 × 深） | 120 mm × 80 mm × 40 mm |
| 重量 | 约 0.5 kg |
Parker EVM32-BASE 1019422
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 停机并切断 6K 控制器与 EVM32 基板电源
- 等待 5 分钟确保电容放电，防止电击
- 佩戴防静电手环，在防静电垫操作，避免静电损坏基板
工具准备：
- 十字螺丝刀（PH1）
- 万用表（测电压 / 通断）
- 标签纸、记号笔、手机（拍照记录接线与子卡配置）
阶段二：拆卸旧基板（15 分钟）
- 断开串行级联电缆与供电接线，逐根标记端子号与线序
- 松开 DIN 导轨固定卡扣，垂直拔出旧基板
- 检查背板连接器与插槽，清理灰尘与氧化层
阶段三：安装新基板（15 分钟）
- 核对型号为 -BASE 1019422，取出新基板
- 插入 SIM 子卡（按需求配置输入 / 输出类型），确保插槽卡扣锁定
- 对准 DIN 导轨推入，固定卡扣到位
- 对照照片恢复接线，连接串行电缆至 6K 控制器或上级
阶段四：上电测试（10 分钟）
- 测量供电电压：24V DC ±10%，确认无短路
- 上电观察指示灯：电源灯常亮，通讯灯正常闪烁
- 连接 6K 控制器，读取基板与子卡识别信息
- 测试 I/O 点响应，验证数字量 / 模拟量信号采集与输出正常
Parker EVM32-BASE 1019422
常见问题解答（FAQ）
Q1：EVM32-BASE 支持热插拔吗？A：不支持。更换或插拔 SIM 子卡前必须断电，避免电流冲击损坏基板或子卡，建议停机维护时操作。
Q2：可搭配哪些 SIM 子卡？A：支持派克标准 SIM 子卡：
- SIM8-IN-：8 路数字输入
- SIM8-OUT-NPN：8 路 NPN 数字输出
- SIM8-OUT-HCR：8 路固态继电器输出
- 模拟输入 / 输出子卡（±10V），按需组合配置。
Q3：质保期多久？A：提供 12 个月质保（自发货日起），覆盖非人为硬件故障。人为损坏（静电击穿、过压、进水）不在质保范围内。
A：通过专用串行电缆（标配 0.61m）连接，第一个 接 6K 控制器，后续依次级联，最多支持 8 个单元，无需额外配置地址，系统自动识别。
