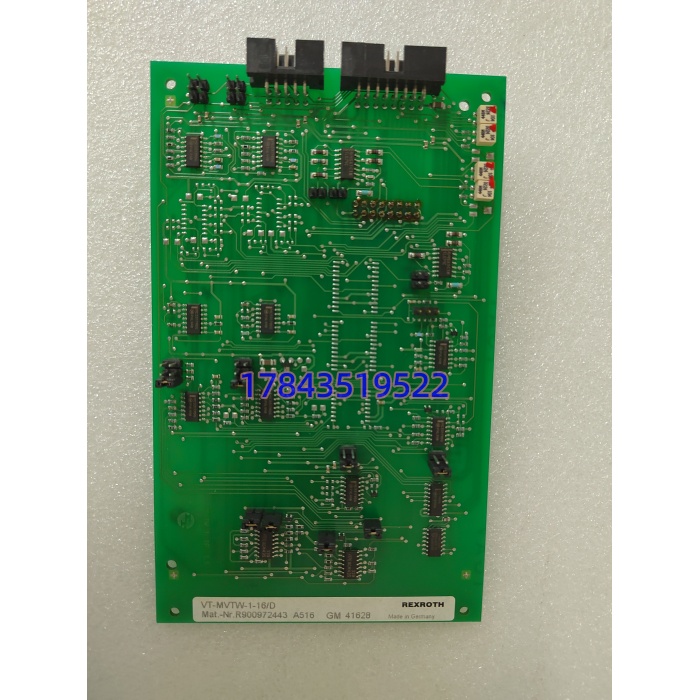

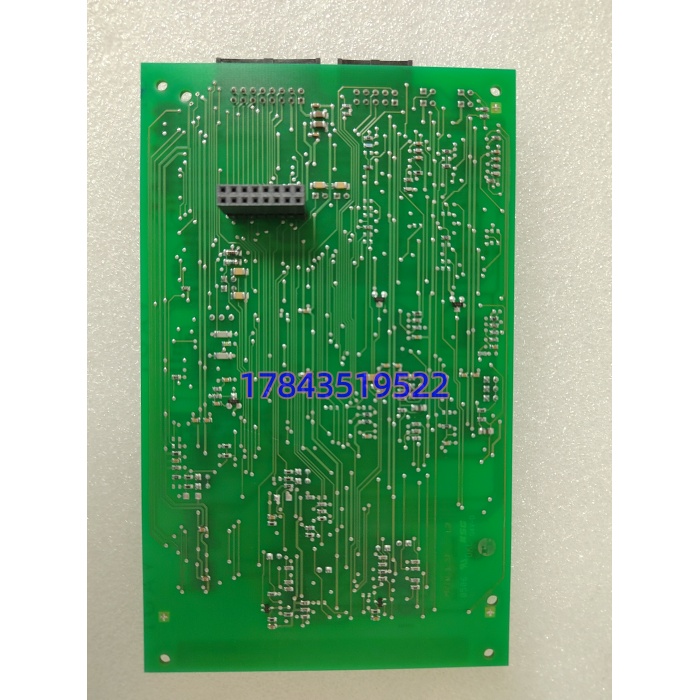

VT-MVTW-1-16 D | 16 路热电阻输入模块 温度信号转换单元

描述

关键技术规格

产品深度介绍

VT-MVTW-1-16 D 是一款工业级多通道温度采集模块，主打多路热电阻信号采集，广泛配套各类 PLC、DCS 系统使用。模块可同时接入 16 路 PT100 传感器，自动完成电阻信号到温度数据的转换，输出标准化信号供控制系统读取。

电路采用隔离设计，能抵御现场电磁干扰，保证测温数据稳定。支持两线制与三线制接线方式，适配不同现场布线方案。整体结构紧凑，适配常规电气柜导轨安装，调试简单，是生产现场温度监测、设备温升巡检的常用配套备件。

应用场景与行业案例

工业现场多点位温度监测需求普遍，分散式测温元件接线繁杂，普通单通道模块会增加柜内布线与故障点。该模块集中采集多路温度信号，简化线路布局，降低运维难度。

典型应用场景：

1. 电力行业 – 发电机组辅机监测采集电机轴承、定子、润滑油路温度，实时上传数据，提前预判设备过热故障。
2. 石油化工 – 反应装置温度管控监测反应釜、管道、换热器介质温度，保障工艺参数稳定，满足连续生产要求。
3. 机械制造 – 大型机组温升检测用于机床、传动设备的轴系温度采集，避免高温造成部件磨损、停机故障。
4. 暖通与楼宇自动化厂房、大型建筑内多点环境、设备温度采集，配合自控系统实现恒温调控。

案例：某热电厂辅机测温模块更换去年，北方一座热电厂引风机组原有测温模块出现数据跳变，部分通道读数异常，无法正常监测轴承温度。原厂备件交期长达 6 周，设备长期带隐患运行存在风险。

我们提供全新 VT-MVTW-1-16 D 模块，3 日内完成供货。利用夜间停机窗口完成拆装与接线，通电后逐通道校验，所有点位温度读数稳定，精度符合现场要求。设备运行至今，未再出现数据异常问题。

质量透明化检测流程

1. 入库验收检测

• 来源追溯：核对原厂装箱单据、批次信息，完成序列号登记
• 防伪识别：查验机身标签、出厂编码，确认原厂货品
• 外观检查：外壳无破损、接线端子完好、电路板无氧化与维修痕迹
• 附件核对：产品说明书、合格证、质保资料齐全

2. 上机功能测试

• 测试环境：标准 24V 直流电源、PT100 信号模拟器、工控测试平台
• 测试内容：
  • 通电自检：电源指示灯正常点亮，无故障告警
  • 通道测试：16 路通道逐路输入标准电阻信号，温度读数误差在允许范围
  • 通讯测试：总线数据收发正常，上传数据实时刷新
  • 负载测试：连续 24 小时通电运行，模块温升正常，无数据漂移
• 测试记录：整理检测数据，生成测试报告，可提供查验

3. 电气参数测试

• 绝缘电阻测试：500V 摇表检测，各回路对地绝缘电阻＞10 MΩ
• 耐压测试：1.2 kV AC 耐压 1 分钟，无击穿、无漏电现象
• 功耗测试：满载状态下实测功耗，数值符合标称参数

4. 配置与适配验证

• 接线模式验证：分别测试两线制、三线制接入，功能均正常
• 配置存档：模块默认参数、拨码位置拍照留存

5. 最终质检与包装

• 质检员逐项复核检测项目，签字确认合格
• 放入专用防静电袋密封，外层包裹气泡膜，封装于硬质纸箱
• 粘贴质检合格标签，标注检测日期与产品序列号

技术避坑指南

1. 传感器接线模式选错

• 问题：现场使用三线制 PT100，模块拨码设为两线制，导致测温偏差过大。
• 避坑：
  • 更换前确认现场传感器接线方式，拍照记录原有拨码状态
  • 新模块按实际工况切换拨码，完成设置再上电
  • 接线完成后先单点校准，再投入全部通道
• 案例：有现场人员未核对拨码，上电后整体温度偏高十余摄氏度，耗时两小时排查问题。

2. 通道端子接错位置

• 问题：16 路通道端子排布密集，线号混淆，造成点位对应错误。
• 避坑：
  • 拆线前完整拍摄接线全貌，标记每一路线号
  • 复原线缆时逐路对应，不凭记忆操作
  • 全部接完后，对照点位表逐一核对

3. 外部线路引入干扰

• 问题：测温线缆与动力电缆同槽敷设，强电干扰造成数据跳变。
• 避坑：
  • 热电阻信号线单独走线，远离变频器、电机等动力设备
  • 屏蔽线缆采用单端接地方式，不要两端同时接地
  • 线路长度尽量控制在合理范围，减少信号衰减

4. 供电电压超出范围

• 问题：现场直流电源电压波动过大，超出 24 VDC 允许区间，模块工作异常。
• 避坑：
  • 上电前用万用表实测供电电压，确认在 21.6 VDC~26.4 VDC 之间
  • 电压波动大的现场，加装稳压模块，保障供电稳定
• 数据：电压长期偏低会出现通道采样失灵，电压过高易烧毁内部电路。
