描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 200-560-000-113（VM600 IOC4T） |
| 品牌 | VIBRO-METER（Meggitt） |
| 适配系统 | VM600 机械保护系统（配 MPC4/MPC4SIL 卡） |
| 输入通道 | 4 路动态振动输入（加速度 / 速度 / 位移）；2 路转速计输入 |
| 输出通道 | 4 路继电器输出（250VAC/5A，NO/NC 可配置）；4 路模拟输出（4-20mA/0-10V） |
| 通讯接口 | 以太网（TCP/IP）、RS-485、Modbus RTU/TCP、PROFINET |
| 采样精度 | 24 位 ADC，线性误差≤±0.5%，精度≤±1.5% |
| 电源 | 24VDC ±10% |
| 工作温度 | -25℃ ~ +65℃；存储：-40℃ ~ +85℃ |
| 认证 | CE、ATEX、IEC 61508（SIL2）、RoHS |
| 尺寸 / 重量 | 88×140×180mm（2U）；约 0.9kg |
产品深度介绍

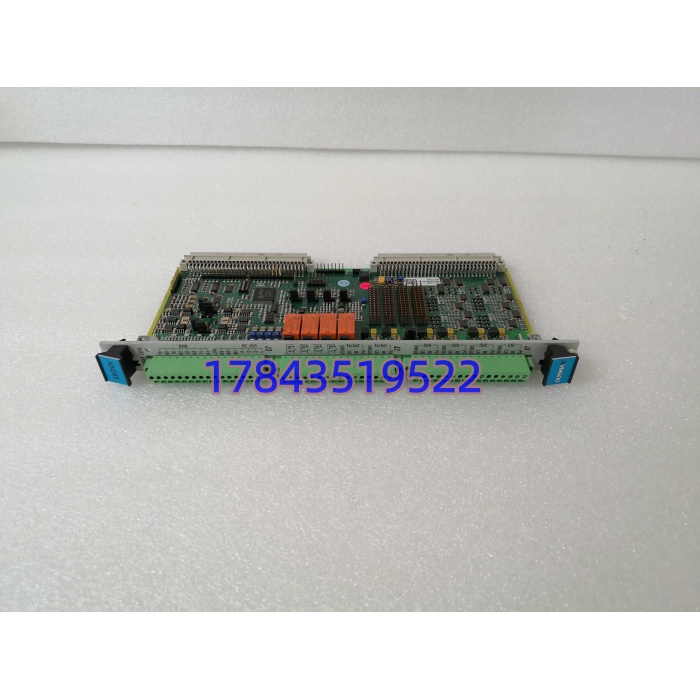

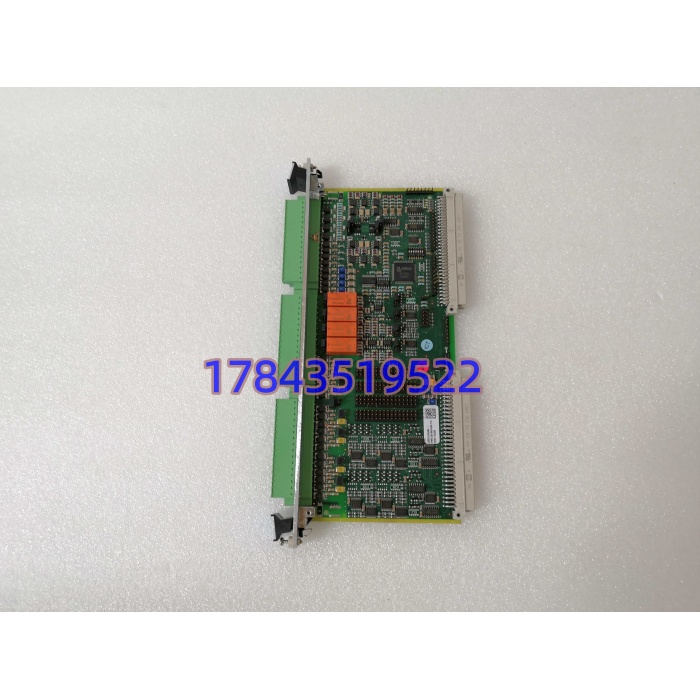

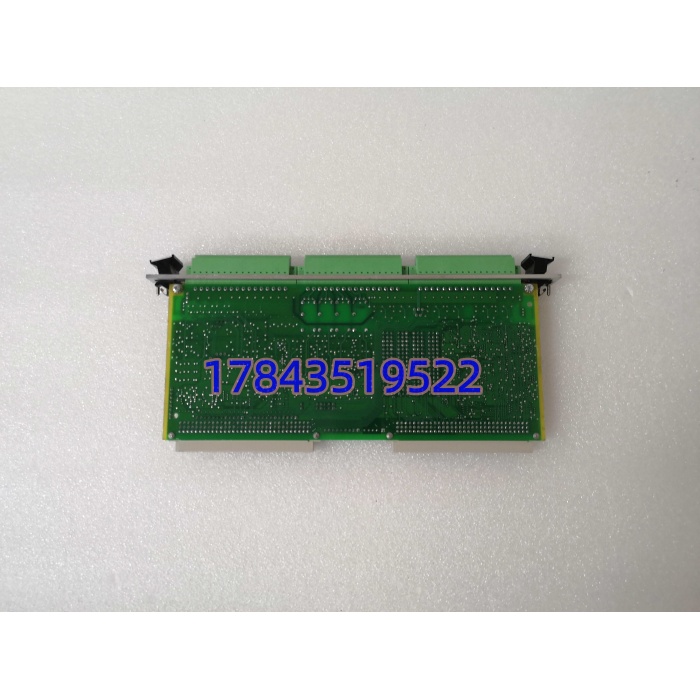

200-560-000-113（VM600 IOC4T） 是 VIBRO-METER VM600 系统的核心 I/O 接口卡，专为关键旋转机械（汽轮机、燃气轮机、压缩机、大型风机）设计，负责现场传感器信号采集、保护逻辑执行与数据通讯，是设备振动监测与联锁保护的关键部件。
卡件配备 4 路高保真振动输入，兼容加速度、速度、位移传感器，支持 24 位高精度采样，确保微弱振动信号的精准捕捉；2 路转速输入用于键相信号采集，实现同步振动分析。4 路继电器输出可直接驱动跳闸回路，实现超速、振动超限等故障的快速联锁保护；4 路模拟输出（4-20mA/0-10V）可将振动、转速等数据上传至 DCS/PLC。
支持热插拔，可在系统运行时更换卡件，不影响设备监测；具备 EMI 电磁干扰保护，适应电厂、石化等强干扰工业环境。
应用场景与行业案例
工程痛点
大型旋转机械常面临振动监测精度低、保护响应慢、信号兼容性差、维护复杂等问题：传统监测系统通道少、精度不足，故障预警滞后；传感器信号与控制系统对接繁琐，兼容性差；卡件不可热插拔，故障更换需停机，影响产能。
典型应用场景
- 电力行业 – 汽轮机 / 发电机监测火电 / 核电汽轮机、发电机振动、轴向位移、转速监测，超限联锁跳闸，保障机组安全运行。
- 石化行业 – 离心压缩机保护乙烯、空分装置压缩机振动与轴位移监测，防止轴瓦烧毁、轴系损坏等重大事故。
- 冶金行业 – 大型风机 / 电机监控高炉风机、烧结主抽风机振动监测，故障预警与联锁保护，减少非计划停机。
- 工业驱动 – 高速泵 / 齿轮箱监测高速泵、齿轮箱振动与温度监测，提前预警轴承磨损、齿轮故障，延长设备寿命。
真实案例
某大型炼油厂离心压缩机原采用旧款监测卡件，振动数据漂移、响应延迟，每月 1-2 次误报警，且卡件故障需停机更换，每次损失超 50 万元。更换 8 套 200-560-000-113（VM600 IOC4T） 后，24 位高精度采样消除数据漂移，保护响应时间≤10ms，无误报警；支持热插拔，卡件更换无需停机，年减少停机损失超 600 万元，设备可靠性大幅提升。
质量控制流程
- 入库验收检测
- 核对 VIBRO-METER 原厂序列号、型号标签（200-560-000-113）、VM600 IOC4T 标识
- 外观无腐蚀、无变形，金手指无氧化、无划痕，接口完好
- 核对出厂合格证、检测报告，确保原装正品、未拆封
- 上机功能测试
- 测试环境： 系统专用测试机架（配 MPC4 保护卡）
- 测试内容：24VDC 供电测试、4 路振动输入精度校验、2 路转速输入测试、4 路继电器输出动作测试、模拟输出校准、以太网 / RS485 通讯测试、24 小时老化测试
- 记录：采样精度≤±0.5%、继电器动作可靠、通讯无丢包，生成测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表测试≥100MΩ
- 耐压：250VAC/1 分钟无击穿
- 触点电阻：≤0.1Ω，导通正常
- 固件 / 配置验证
- 核对固件版本，适配 系统
- 备份默认配置，记录通讯地址、通道参数
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签
- 防静电袋密封，防潮气泡膜 + 纸箱，附检测报告
