描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 机座规格 | DFS56L 长铁芯版本，相比 M 短铁芯持续扭矩更高 |
| 反馈元件 | RH1M 单路旋转变压器，抗振动、强变频干扰，无编码器电子元件老化问题 |
| 温度监测 | TF 内置 PTC 热敏电阻，绕组超温触发驱动器停机保护 |
| 端子结构 | KK 一体式复合端子盒，动力电缆、旋变反馈、PTC 测温集成出线 |
| 额定工况 | 最高转速 3700rpm，持续扭矩 3.5Nm，峰值扭矩 3.6Nm |
| 冷却方式 | 自冷无风扇，机壳自然对流散热 |
| 防护等级 | IP65 整机防护，端子盒 IP65 |
| 绝缘等级 | F 级耐高温绝缘，允许绕组长期 155℃运行 |
| 供电匹配 | 适配 SEW MOVIDRIVE B/U 系列伺服驱动器 |
| 安装形式 | B5 标准法兰安装，标准光轴无键槽 |
| 工作环境 | -20℃～+40℃，无强腐蚀性气体、粉尘工况 |
| 机械抗震 | 耐受 10～2000Hz 设备振动，适配高速往复机床、包装线 |
产品深度介绍

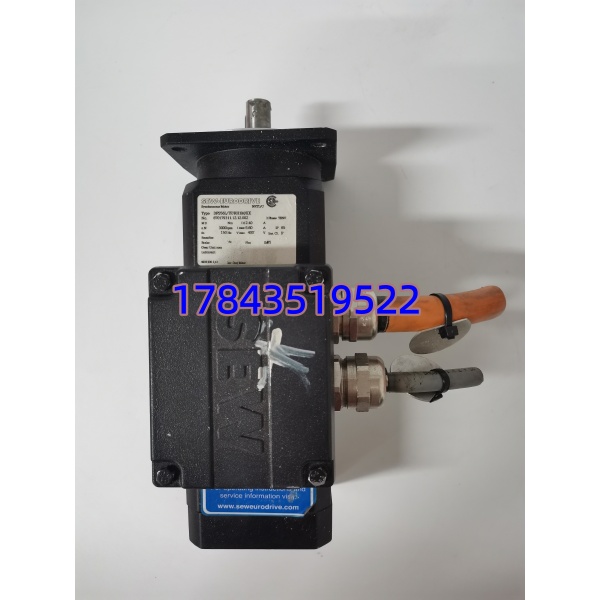

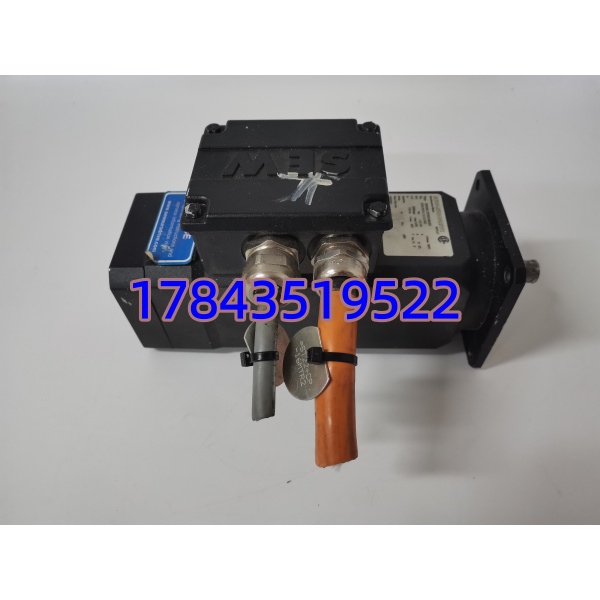

SEW DFS56L-TF-RH1M-KK 是 DFS56 系列长铁芯高精度永磁同步伺服电机，专为包装机械、印刷设备、小型机床定位闭环开发。采用长铁芯设计，持续输出扭矩优于同机座短铁芯型号，适合长时间连续负载工况；RH1M 旋转变压器作为位置反馈，对比光电编码器，抗粉尘、振动、温变能力更强，车间恶劣环境故障率大幅降低；内置 TF 热敏电阻实时监控绕组温度，过载、堵转时驱动器快速停机，避免电机烧毁；KK 一体式端子盒集成动力、旋变、测温三路接线，布线整洁，减少现场分线端子，无需额外转接盒，是存量 SEW 伺服产线电机损坏高频替换备件。
应用场景与工程痛点
包装、印刷、小型机床产线依靠 DFS56L 伺服实现送纸、分切、定位闭环，电机一旦绕组或旋变失效，整条产线定位紊乱、批量次品。该型号原厂已停止生产，海外订货周期长达 4 个月，产线无备用电机时只能降速人工干预，产能与合格率同步下滑。
典型应用场景
- 食品医药全自动包装生产线分切、送膜、封口多工位伺服定位，长铁芯持续扭矩适配连续 24 小时运行。
- 卷筒纸印刷、标签模切设备高速往复走料，旋转变压器抗印刷车间油墨粉尘、设备振动。
- 小型数控雕刻、精密磨床进给轴微米级定位精度，自冷无风扇结构避免粉尘堆积散热失效。
- 锂电池极片分切、薄膜涂布小型工位低噪音、平稳转速闭环，无电磁杂波干扰薄膜厚度测量。
真实抢修案例
2025 年 11 月，江苏某食品包装产线 DFS56L-TF-RH1M-KK 旋变线圈老化，送膜定位持续偏移，包装尺寸批量不合格。原厂无现货，调货 17 周，产线转人工低速运行产能减半。采购 48 小时上机替换，原有 MOVIDRIVE 参数直接复用，产线恢复高速全自动生产，厂区后续采购 3 台长期备用。
核心卖点与差异化
- 原厂全新原装，出厂 24 小时满载扭矩老化、旋变位置同步测试，可提供上机波形视频与纸质质检报告
- 机座法兰、旋变反馈时序、PTC 测温引脚与存量 MOVIDRIVE 系统完全匹配，直接拆装替换，停机更换时长 30 分钟以内
- 现货当日可安排发货，对比原厂 16 周长交期，大幅降低产线次品、降速产能损耗
- 12 个月整机质保，绕组、旋变、测温回路上机故障免费换新，配套 MOVIDRIVE 伺服参数整定远程技术支持
- 预核对硬件批次旋变阻抗，规避新旧电机位置时序不匹配、定位超调抖动问题
