产品深度介绍

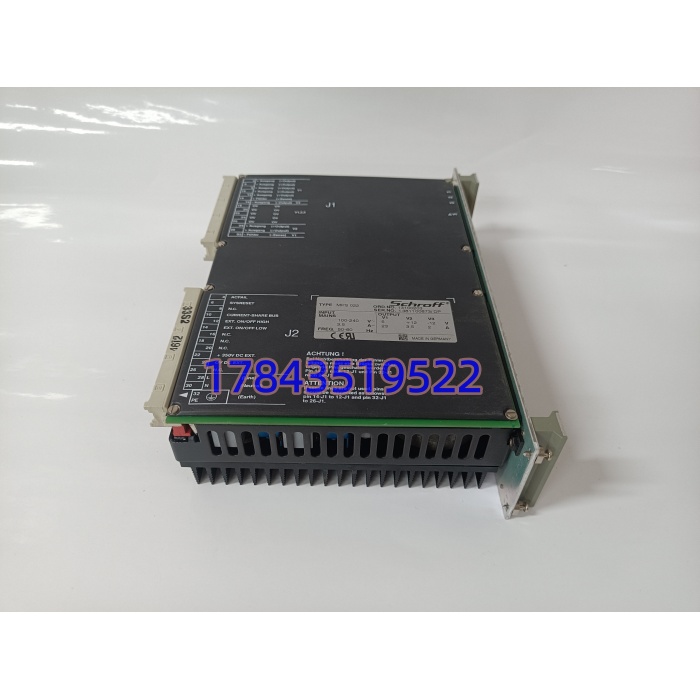

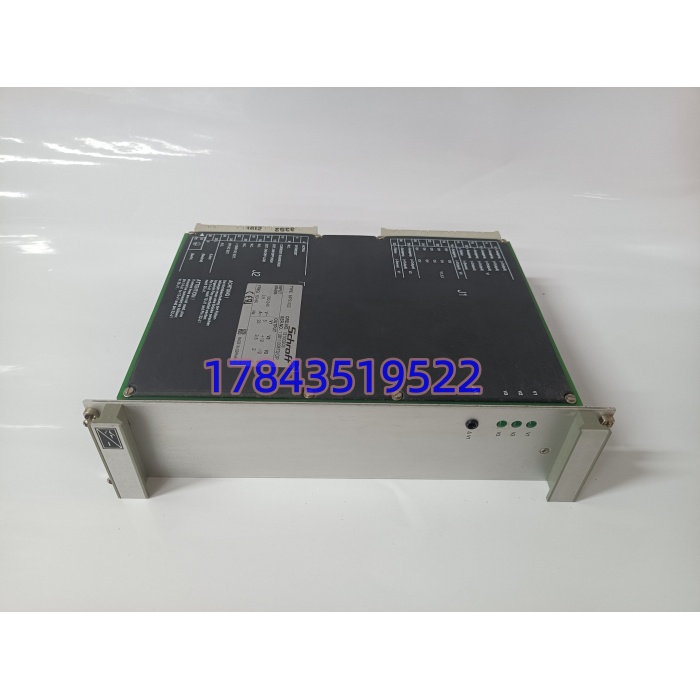

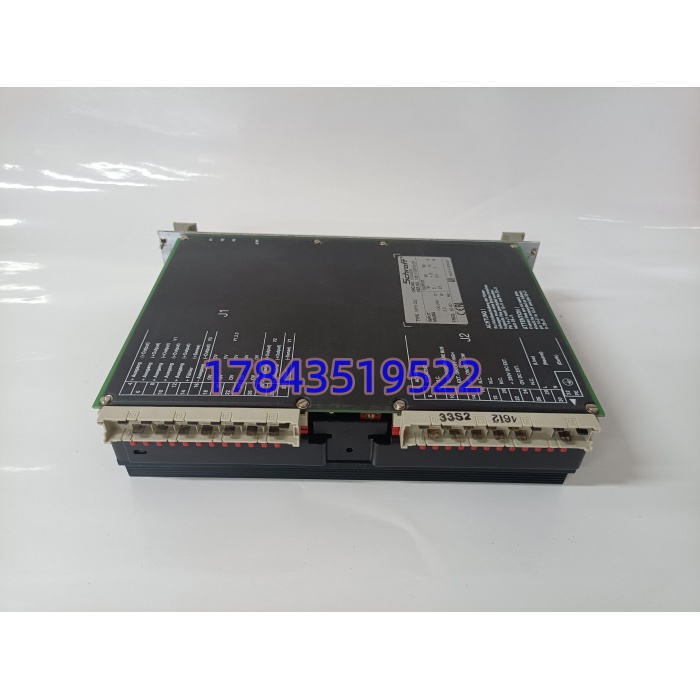

SCHROFF MPS022（13100203）是专为VMEbus 工业计算机系统设计的 6U 机架式开关电源，属于 nVent SCHROFF MPS 系列主力型号，广泛用于工业控制、测试测量、轨道交通与军工电子等领域。采用有源功率因数校正（PFC）与无源散热设计，宽电压输入适配全球电网，三路隔离输出满足 VME 背板及 I/O 模块供电需求。
该电源具备低纹波（<10mV）、高效率（>85%）、冗余均流特性，支持热插拔与故障自动恢复，可在 – 20°C 至 + 55°C 严苛环境长期稳定运行。作为 VME 系统的 “能量核心”，它能有效抵御电压波动、EMI 干扰与温度冲击，保障关键设备不间断工作。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 / 订货号 | MPS022 / 13100203（13100-203） |
| 输入电压 | 90–264VAC（单相）或 130–350VDC |
| 输出电压 / 电流 | V1：5V DC / 20A；V2：12V DC / 4A；V3：-12V DC / 3A |
| 额定功率 | 224W（V2+V3=60W） |
| 效率 | ≥85%（满载） |
| 纹波噪声 | <10mVpp（低纹波设计） |
| 功率因数 | ≥0.95（有源 PFC） |
| 保护功能 | 过压、过流、短路、过热（打嗝模式 / 锁死） |
| 工作温度 | -20°C ~ +55°C |
| 尺寸 / 重量 | 6U（265mm）× 19 英寸 × 172mm / 约 2.5kg |
| 安装方式 | 19 英寸标准机架，6U 高度 |
| 认证 | CE、UL 60950、RoHS、EN 55022 Class B |
质量透明化 SOP
- 入库验收检测核对 SCHROFF 原厂标签、型号 MPS022 及序列号；检查外壳无变形、散热片无积尘、连接器无氧化；核验原厂合格证、装箱单与批次追溯记录，确认无维修痕迹。
- 上机功能测试测试环境：VMEbus 测试机架 + 负载仪 + 示波器；测试内容：通电自检正常、三路输出电压精准（±1%）、纹波 < 10mV、满载 24 小时温升 < 25K、过压 / 短路保护触发正常；输出测试报告，附电压曲线、纹波截图、保护功能日志。
- 电气参数测试绝缘电阻测试（500V 摇表）：输入 / 输出对地 > 10MΩ；耐压测试：输入 – 输出间 AC1500V/1 分钟无击穿；负载测试：50%/100% 负载下输出稳定，效率达标。
- 固件 / 配置验证读取电源固件版本，确认与 VMEbus 系统兼容；校准输出电压精度，备份保护参数与均流配置。
- 最终质检与包装质检员签字确认；防静电袋密封，气泡膜包裹，贴 QC 合格标签；附测试报告、质保卡、安装手册。
技术避坑指南
- 输出电压漂移问题：长期老化后 5V/12V 输出漂移，导致 VME 板卡工作异常或死机。避坑：更换前记录旧电源输出电压；新电源上机前用万用表校准；每季度抽检输出精度，漂移超 ±1% 及时校准。案例：有工厂 VME 系统频繁蓝屏，排查发现 5V 输出降至 4.6V，更换老化电源后恢复稳定。
- 冗余均流失效问题：双电源冗余时负载不均，单电源过载保护跳闸。避坑：必须使用同型号 MPS022；均流母线接线牢固；上电前同步校准两路输出电压；定期检查均流信号。
- 散热不良过热关机问题：机架通风差、散热片积尘，高温触发过热保护。避坑：上下留≥1U 散热间隙；定期吹扫散热片灰尘；环境温度超 40℃时加装机柜风扇；远离发热模块。
- 输入电压错接问题：误将 380VAC 接入，瞬间烧毁输入保险与 PFC 电路。避坑：接线前确认输入为单相 220VAC；用万用表测输入电压；电源端加装空气开关（5A）做前置保护。
- 连接器接触不良问题：背板连接器松动氧化，导致供电不稳、系统随机重启。避坑：安装时确保连接器完全插入并锁死；定期检查连接器触点，氧化时用砂纸轻磨；避免机架振动导致松动。
