描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 8 路数字输入 |
| 输入电压 | 0-5V DC（TTL/CMOS 兼容） |
| 输入阻抗 | 10kΩ |
| 隔离电压 | 2500Vrms（通道 – 背板） |
| 响应时间 | 10μs（典型值） |
| 背板总线 | ABB DCS 系统总线 |
| 工作温度 | -20°C ~ +60°C（工业级） |
| 板卡尺寸 | 标准 DCS 卡件规格 |
| 重量 | 约 0.45 kg |
| 适配底座 | CX3147-04 |
产品深度介绍

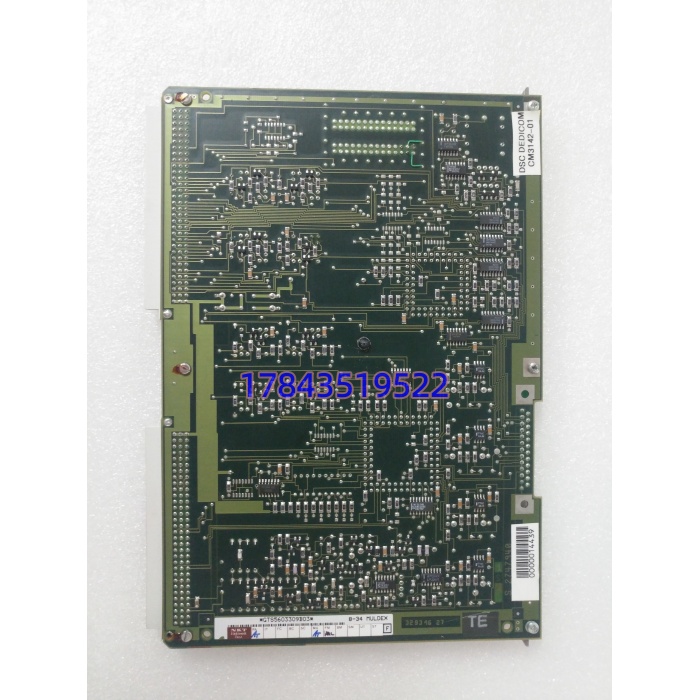

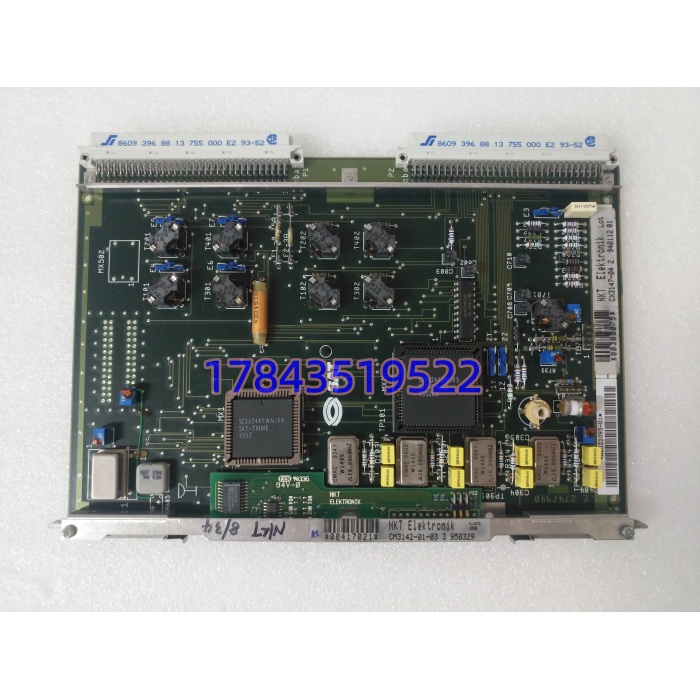

SAT CM3142-01-03 是适配 ABB DCS 系统的8 通道高隔离数字输入板卡，专为工业过程控制的信号采集设计。每通道独立 2500Vrms 电气隔离，抗干扰能力强；10μs 快速响应，适配高速开关量采集场景。
板卡兼容 TTL/CMOS 电平信号，输入阻抗 10kΩ，适配各类传感器、按钮、继电器触点信号；标准 DCS 卡件尺寸，直接插入系统背板，安装便捷、维护简单。
应用场景与行业案例
工程痛点
工业现场常面临信号干扰强、采集延迟高、电平不匹配等问题，导致开关量误读、系统联锁误动作。
典型应用场景
- 电力行业 – 电站 DCS 系统锅炉、汽机的阀门位置、限位开关信号采集，高隔离抵御强电磁干扰。
- 石化行业 – 流程控制反应釜、管道的压力 / 液位开关信号监测，快速响应保障工艺联锁安全。
- 冶金行业 – 轧制线控制轧机限位、测速编码器信号采集，高速响应适配连续轧制工况。
- 水处理 – 泵站监控水泵启停、阀门状态信号采集，稳定运行适配潮湿多尘环境。
真实案例
某化工厂DCS 控制系统原用普通输入卡，存在信号误码率 0.5%、雨季干扰跳闸问题，每月影响生产 1-2 次。
更换 SAT CM3142-01-03 后：
- 2500V 隔离彻底解决干扰，误码率降为 0
- 10μs 响应消除信号延迟，联锁动作准确率 100%
- 适配原有 ABB DCS 机架，30 分钟完成更换
- 连续运行 18 个月无故障，减少停机损失超 80 万元
质量控制流程
- 入库验收检测
- 核对 SAT 原厂标签、序列号，适配 ABB DCS 系统
- 外观无腐蚀、划痕、金手指无氧化，板卡无维修焊痕
- 配件含出厂合格证、测试报告、防静电袋
- 上机功能测试
- 测试环境：ABB DCS 测试机架 + CX3147-04 底座
- 通电自检：电源指示灯正常，无报错
- 通道测试：8 通道逐点输入 0-5V 信号，采集精准
- 隔离测试：2500Vrms 耐压无击穿，绝缘电阻≥20MΩ
- 老化测试：满载运行 72 小时，温升≤20℃，运行稳定
- 电气参数测试
- 输入阻抗：实测 10kΩ±5%，符合标准
- 响应时间：实测≤10μs，高速采集达标
- 兼容性验证
- 适配 ABB DCS 系统总线，通讯稳定无丢包
- 最终质检与包装
- 质检员签字确认测试报告
- 防静电袋密封，气泡膜 + 防潮纸箱封装
- 贴 QC 合格标签，标注型号、序列号、检测日期
