产品深度介绍

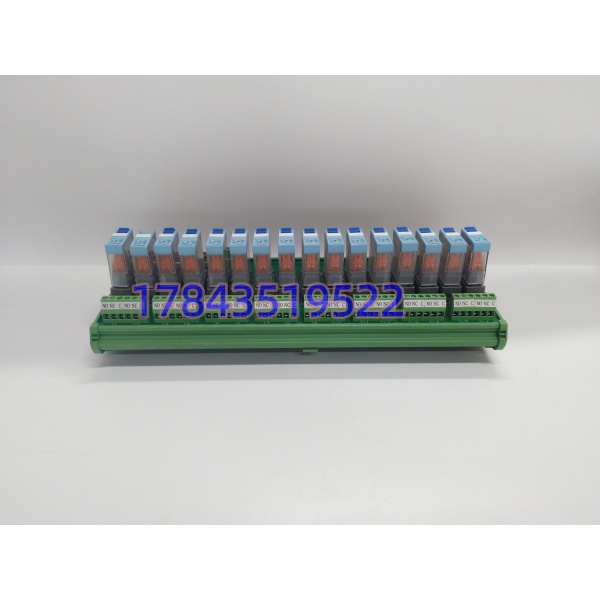

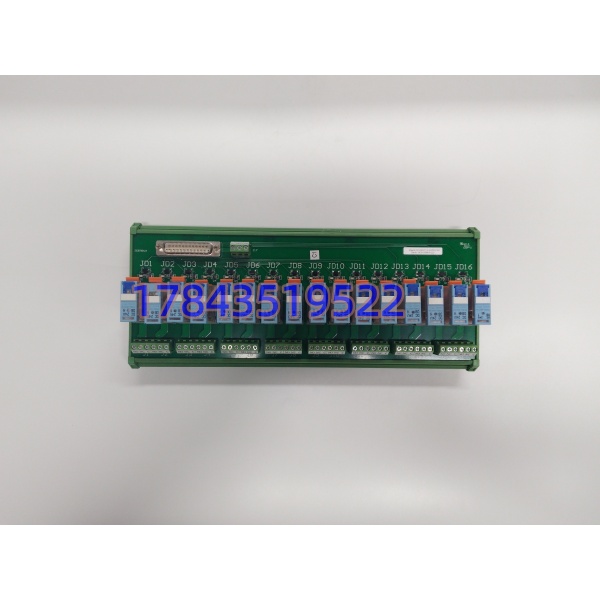

PLC 本体 DO 通道驱动能力有限，直接带动现场电磁阀极易造成通道烧毁，R-S108V01-16-24VDC-C10-1 就是用来解决这类负载驱动与高低压隔离问题的标准继电器模组。常配套 DCS、中小型 PLC 控制柜使用，接收控制系统弱电信号，通过继电器触点隔离后驱动现场执行元件。
每一路通道相互独立，单通道故障不会牵连其余回路。线圈额定电压统一 24V DC，契合绝大多数自动化控制柜供电规范。长期现场使用反馈，继电器触点规范负载下使用寿命稳定；选型时留意后缀版本标识，不同 C 后缀对应接线端子排布、安装尺寸差异，无法直接混装替换。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | R-S108V01-16-24VDC-C10-1 |
| 通道数量 | 16 通道独立继电器输出 |
| 继电器线圈电压 | 24 V DC |
| 触点形式 | 单常开触点（NO） |
| 隔离方式 | 通道间光电 / 继电器电气隔离 |
| 输入控制信号 | 无源接点或 24V 电平信号 |

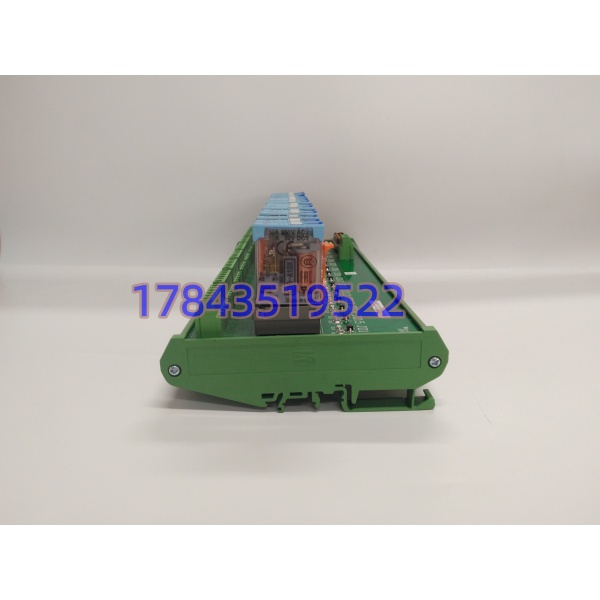

| 安装方式 | DIN 标准导轨安装 |
| 工作环境温度 | -10℃ ~ +60℃ |
| 防护等级 | IP20（仅限控制柜内安装） |
| 接线形式 | 弹簧锁紧端子 |
| 适用场景 | PLC/DO 信号扩展、电磁阀驱动、回路指示灯控制 |
| 面板标识 | 每通道配备动作状态指示灯 |
应用场景与行业案例
控制柜改造项目经常踩坑：新旧继电器模组后缀不一致，端子定义不一样，临时替换导致接线返工。采购前务必核对完整型号。
- 市政污水处理自控柜：曝气阀、排泥阀电磁阀驱动，隔离 PLC 数字输出通道。
- 化工小型成套装置：现场开关阀远程控制回路信号转接。
- 冶金辅机控制系统：风机、水泵运行指示灯与辅助回路控制。
- 楼宇及水厂低压成套控制柜：联锁报警回路触点扩展。
真实场景微案例 江苏一家水处理项目现场，控制柜内 R-S108V01-16-24VDC-C10-1 模组多路触点老化，部分电磁阀无法正常触发。项目处于连续运行状态，重新定制柜体模块交期长达 3 周。我们匹配现货模组，次日发出。运维人员利用夜间低负荷窗口完成更换，对照原有端子编号逐条接线，上电后所有阀门远程启停全部正常，保障污水工段不间断运行。
