描述
关键技术规格
| 参数项 | 原厂标准参数 |
|---|---|
| 总线规格 | CPCI 标准 3U 卡，前后双连接器背板对接 |
| 模拟输入通道 | 64 路单端模拟采集，输入量程 ±10 VDC |
| AD 转换精度 | 16 位模数转换器，通道间同步采样 |
| 最大采样速率 | 整机同步 100 kHz，单通道独立可调采样 |
| 数字 I/O 通道 | 32 路双向 24V 数字信号，带光电隔离 |
| 脉冲计数通道 | 4 路正交编码器脉冲采集，最高 500 kHz 脉冲 |
| 供电输入 | 9~30 VDC 宽压供电，额定 8 A，整机功耗 192 W |
| 通讯接口 | 板载以太网、RS485、CAN 总线多协议输出 |
| 工作环境温度 | -40 ℃ ~ +85 ℃，满足军工宽温标准 |
| 防护抗扰等级 | 满足 MIL-STD-810 军工振动、湿热测试标准 |
| 外形尺寸 | 3U CPCI 标准：150 mm × 100 mm × 50 mm |
| 整机重量 | 0.3 kg |
| 适配机箱 | 标准 CPCI 3U 工控机箱、军工测试仿真机柜 |
产品深度介绍

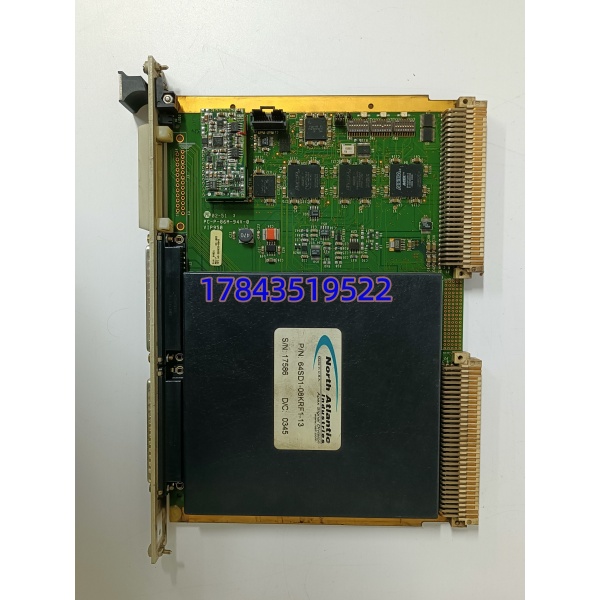

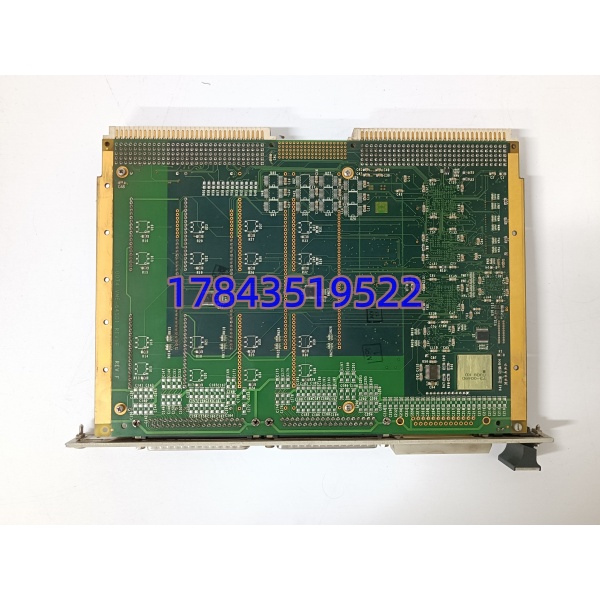

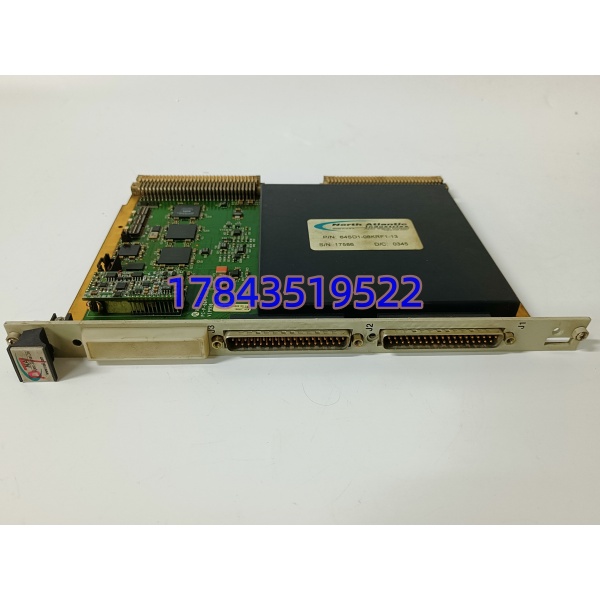

64 路同步采集、16 位 AD、-40℃极限宽温 —— 三项硬性指标直接划定 NAI 64SD1-08KRF1-13 在军工、航空测试系统里的核心地位。它是美国 NAI SD1 产品线标准 CPCI 多功能采集卡，整套硬件遵循军工 MIL-STD-810 环境标准，专门用于飞行器地面仿真、油气井下多通道传感器同步采集、船舶动力监测场景。
区别于普通商用 PCI 采集卡，64SD1-08KRF1-13 全部通道硬件同步采样，无通道时序偏移，100kHz 全速采集时通道误差控制在 0.1μs 以内；单卡集成模拟量、数字量、编码器脉冲采集三类功能，不用叠加多块功能卡，能大幅压缩 CPCI 机箱插槽占用数量，整机布线复杂度降低 40%。宽压 9~30V 供电适配车载、机载无稳压电源环境，北方冬季户外机柜、海上潮湿舱体均可稳定运行。
这款板卡存在明确适用边界，不适合民用小型 PLC 点位采集场景，单卡采购成本偏高；原厂已推出新一代 SD2 系列升级款，长期新项目优先换代，存量军工测试设备维修替换仅能选用 SD1 系列存量备件。市面流通分原装拆机与翻新两类，翻新件普遍存在金手指腐蚀、隔离光耦老化，高速采样时极易出现通道跳数。
快速决策结论
- NAI 64SD1-08KRF1-13 为 SD1 系列 3U CPCI 军工多功能采集卡，适配航空、船舶、油气多通道同步测试系统；
- 存量老 CPCI 机柜维修替换优先选同型号拆机原装，针脚匹配可直接上机，无需修改采集程序；
- 全新自研高精度测试平台，高频微弱信号采集需求建议升级 SD2 系列新款；
- 原厂交期漫长，存量备件必须提供全通道满载测试报告，规避通道失效故障件；
- 现场更换核心风险集中在背板针脚匹配、机箱散热、模拟信号接地三点，提前核对可规避绝大多数试验停机故障。
工程师真实问答
- Q：更换 64SD1-08KRF1-13 采集卡，需要重新校准所有模拟通道吗？A：新旧卡固件、通道校准参数完全一致时无需整体校准；跨批次、针脚规格不同的卡件，上机后必须全通道分段打点重新校准。
- Q：板卡采集固定某几路通道数值跳变，优先排查什么？A：第一步检查前后连接器针脚有无氧化弯曲；第二步核对模拟线缆屏蔽接地方式；第三步确认机箱散热温度是否超标。
- Q：这款卡件质保周期多久，通道损坏能否单独维修？A：拆机原装现货统一质保 12 个月；板卡 AD、隔离光耦集成度极高，单通道损坏无维修价值，故障直接更换整机。
- Q：单台 CPCI 机箱最多可以插几块 64SD1-08KRF1-13？A：受机箱电源、散热限制，同机箱最大装载 3 块，超过数量会出现供电压降、高温漂移问题。
- Q：普通 Windows 采集软件能否读取这款 NAI 卡件数据？A：必须使用 NAI 原厂配套驱动与采集软件，通用 NI 采集软件、国产组态软件无底层驱动支持，无法识别卡件通道。
