描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | MTL 8939-HN |
| 通道数 | 16 路独立隔离模拟量输入 |
| 输入信号 | 4-20mA DC，支持 HART 协议透明传输 |
| 隔离电压 | 2.5kV AC RMS（现场 / 系统 / 通道组间隔离） |
| 供电电压 | 19.2-30VDC，支持双路冗余供电 |
| 精度 | ±0.1% 量程（25℃环境） |
| 带宽 | 每通道＞20Hz |
| 防爆认证 | ATEX、IECEx、FM、CSA（危险区域适用） |
| 工作温度 | -40℃ ~ +70℃（工业 G3 环境） |
| 安装方式 | 35mm 标准 DIN 导轨，模块宽度 80mm |
| 状态指示 | 通道 LED 指示灯、电源 / 故障状态 LED |
| 重量 | 约 0.45kg |
产品深度介绍

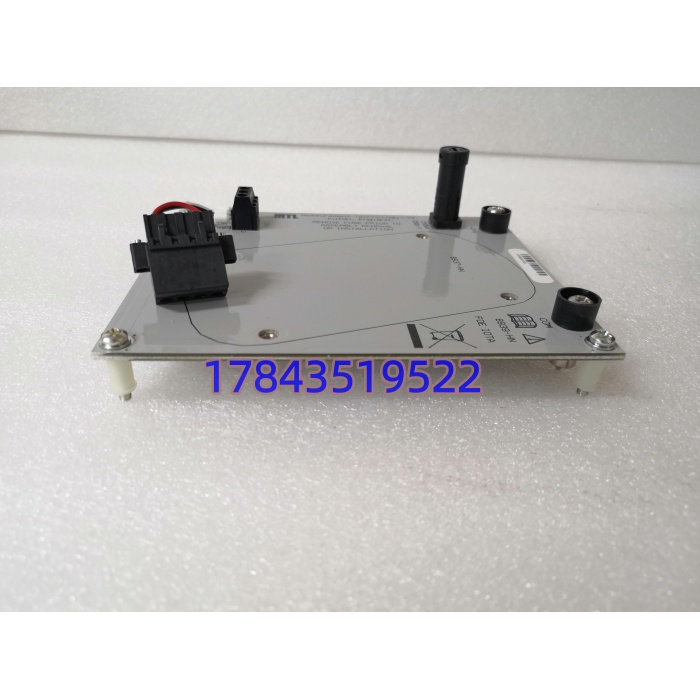

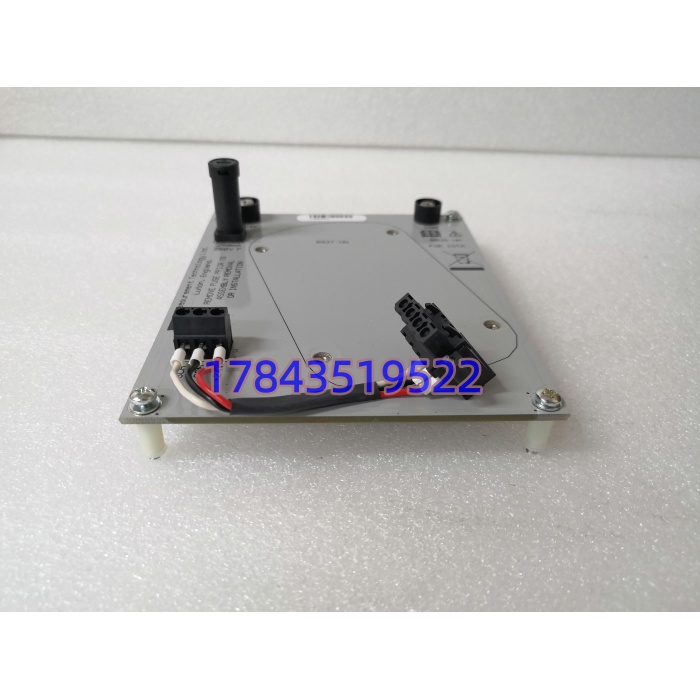

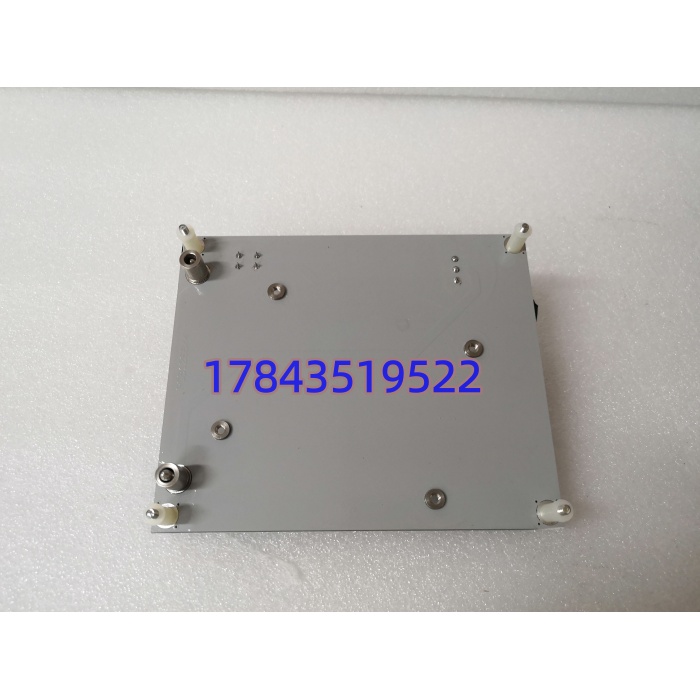

MTL 8939-HN 是 Eaton 旗下 MTL Instruments 的MTL8000 系列高密度本安防爆隔离栅，专为石油化工、油气等危险区域的 4-20mA 智能变送器信号设计。
模块集成 16 路独立隔离通道，在 80mm 宽度内实现高 I/O 密度，节省机柜空间。支持 HART 协议透明传输，可在控制室远程组态、诊断现场智能设备，无需进入危险区域。具备 2.5kV 高隔离性能与多重防雷保护，符合 ATEX/IECEx 本安防爆标准，确保危险区域信号传输安全。
应用场景与行业案例
工程痛点
高危行业现场仪表信号需防爆隔离，传统单 / 双通道安全栅密度低、布线复杂、运维成本高，且无法支持 HART 远程调试，需频繁进入危险区域作业，安全风险高。
典型应用场景
- 石油化工 – 炼化装置信号隔离
适配精馏塔、反应釜的温度 / 压力 / 流量变送器，本安防爆隔离，支持 HART 远程校准，减少危险区域巡检频次。
- 油气行业 – 井口 / 场站仪表系统
用于油气井口、输气站场的可燃气体探测器、压力变送器信号隔离，符合 Ex ia 本安防爆等级，适配恶劣环境。
- 制药行业 – 防爆车间仪表监控
防爆生产车间的温湿度、洁净度传感器信号隔离，满足 GMP 与防爆双重要求，保障生产合规。
- 电力行业 – 化工厂辅机控制
电厂化工辅机的液位、压力仪表信号采集隔离，高抗电磁干扰，保障信号稳定传输。
真实案例
去年，山东某大型化工厂老装置改造，原用 8 通道安全栅，机柜空间紧张，且需人工到现场校准 HART 仪表，效率低且有安全风险。
我们提供 12 块全新 MTL 8939-HN 模块，单模块 16 通道，直接替换原 24 块 8 通道模块，机柜占用减少 60%。HART 透明传输功能让工程师在控制室即可完成仪表组态与诊断，每年节省数百工时，避免高危区域作业风险。项目负责人说：“高密度 + 本安 + HART，这才是危险区域仪表隔离的最优解。”
