描述
产品深度介绍

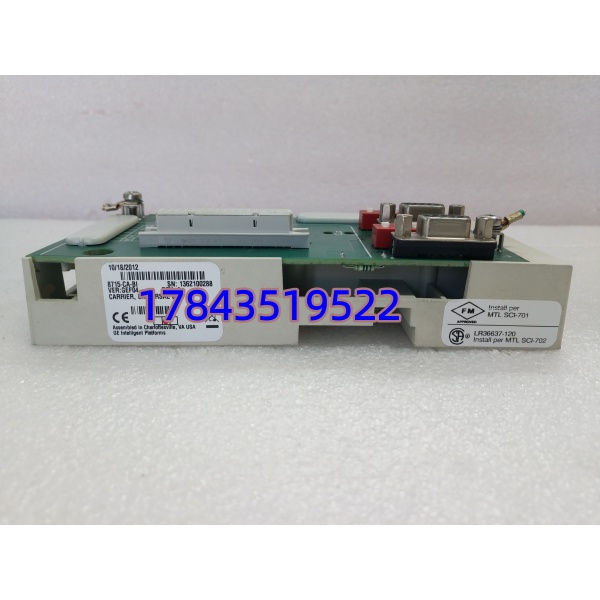

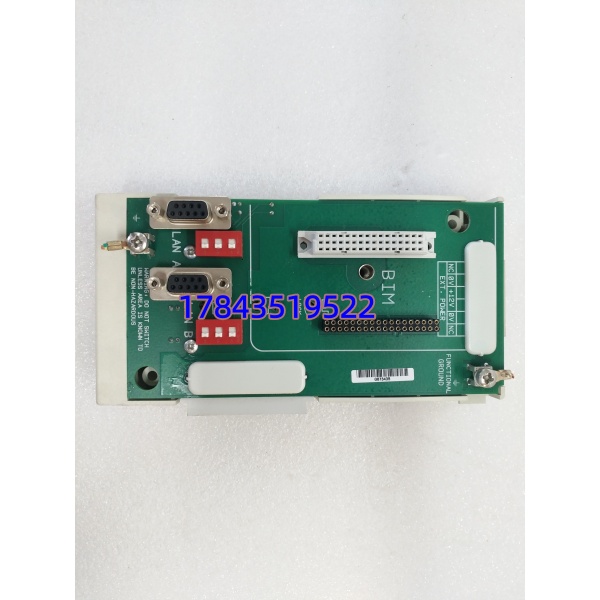

MTL 8715-CA-BI 是 Eaton 旗下 MTL Instruments 8000 系列的高性能总线接口模块，专为工业自动化危险区域设计。作为本安型隔离栅，它实现危险区与安全区的电气隔离，同时支持 HART 协议双向透传，广泛应用于化工、石油天然气等防爆场景。
该模块可将 MTL 8000 系列 I/O 节点接入 Profibus-DP 网络，最多扩展 24 个 I/O 模块。具备 1500V AC 隔离电压、±0.1% 线性误差，支持热插拔与在线更换，冗余设计与自诊断功能保障系统长期稳定运行。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | 8715-CA-BI |
| 输入信号 | 4-20mA DC（危险区） |
| 输出信号 | 4-20mA DC/1-5V DC（安全区） |
| 隔离电压 | 1500V AC（输入 / 输出 / 地） |
| 通讯协议 | Profibus-DP、HART 透传 |
| 供电电压 | 18-32V DC |
| 工作温度 | -20°C 至 +60°C |
| 安装方式 | 35mm DIN 导轨 |
| 尺寸 | 22.5mm×99mm×114mm |
| 重量 | 约 160g |
| 认证 | ATEX、IECEx、FM 本安防爆认证 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认系统停机并切断电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫操作工具准备：十字螺丝刀（PH1）、万用表、标签纸、手机（拍照记录）备份工作：导出系统配置，拍照记录旧模块接线与 DIP 开关位置
阶段二：拆卸旧模块（10 分钟）
- 松开端子螺丝，按标签标记拆线
- 按压导轨卡扣，垂直拔出模块
- 检查背板针脚无弯曲、无灰尘
阶段三：安装新模块（10 分钟）
- 核对型号一致，复刻旧模块 DIP 开关配置
- 对准背板垂直按压，听到 “咔哒” 声锁定
- 按标签恢复接线，端子扭矩约 0.5N・m自检清单：开关设置正确、接线牢固、模块对齐
阶段四：上电测试（10 分钟）
- 测量供电电压 24V DC±10%，确认无短路
- 上电后 RUN 绿灯常亮，ERR 灯无报警
- 连接编程软件，扫描 Profibus-DP 网络识别模块
- 下载配置，测试 I/O 信号与 HART 通讯最终确认：运行 30 分钟无报警，记录序列号与更换日期
