产品详情

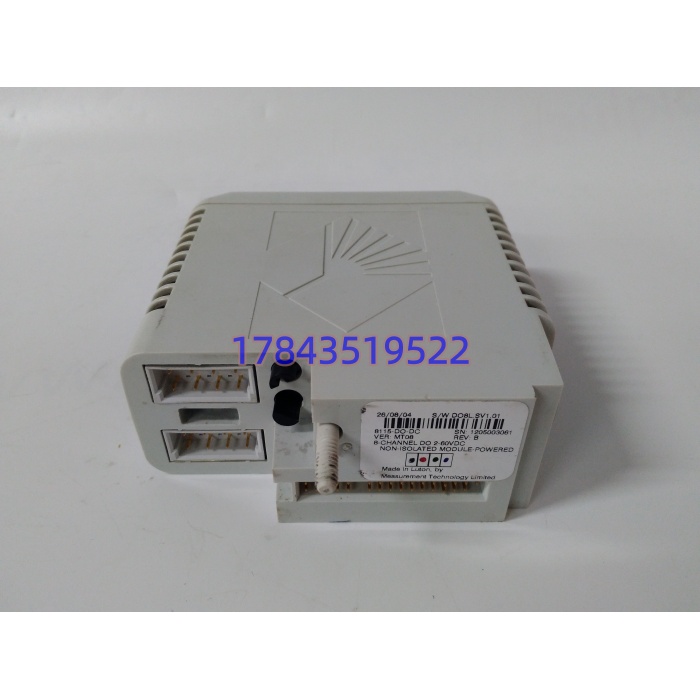

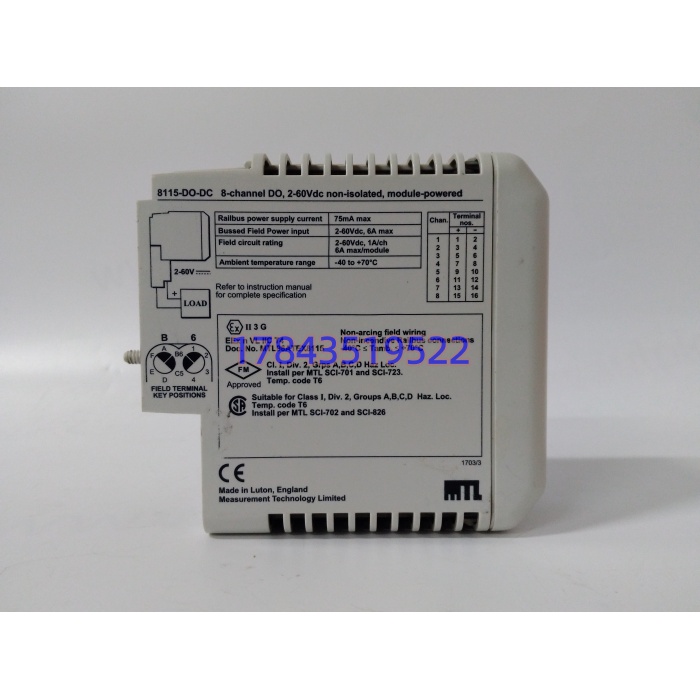

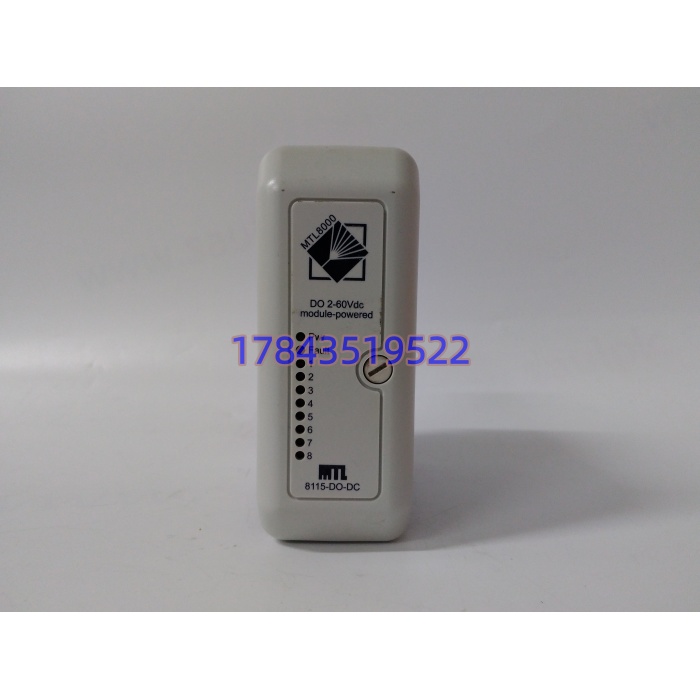

・型号：8115-DO-DC・品牌：MTL（Emerson PAC8000）・系列：PAC8000
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 通道数量 | 8 通道数字输出 |
| 输出类型 | 源型晶体管输出，非隔离，模块供电 |
| 现场电压范围 | 2VDC ~ 60VDC |
| 单通道持续电流 | 1A |
| 短时峰值电流 | 100ms 内 4A；20ms 内 6A |
| 导通压降 | 最大 0.25V |
| 关断漏电流 | ≤1mA |
| 信号响应时间 | ≤1ms |
| 输出模式 | 持续开关量、脉冲输出（2ms~130s 可调） |
| Railbus 系统功耗 | 典型 45mA，最大 70mA |
| 安装方式 | DIN 导轨底座安装 |
| 工作环境温度 | -40℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防爆认证 | Class I Div 2、ATEX Zone2（以原厂证书为准） |
| 模块宽度 | 42mm |
产品介绍
8115-DO-DC 是 PAC8000 系统配套 8 通道直流数字输出模块，依靠背板 Railbus 总线接收控制器指令，向外输出开关信号驱动现场负载。模块自带现场供电回路，无需外部单独给每条通道分配电源，布线工作量更少。
坦白讲，很多现场容易混淆隔离型 DO 与这款模块。它属于非隔离架构，现场回路与模块内部没有电气隔离，外部短路冲击容易传导至背板总线。相比隔离输出卡件，采购成本更低，适合负载稳定、线路敷设规范的防爆二类区域，不建议直接用于长线、干扰严重的大功率负载回路。
应用场景与行业案例
现场经常出现一类隐患：输出通道长期带载发热，晶体管老化，出现通道时通时断，报警指示灯、电磁阀随机失电，故障排查耗时很长。
- 油气集输站 PAC8000 远程 I/O 机柜，驱动现场防爆指示灯、小型电磁阀。
- 精细化工装置分区控制系统，用于调节阀限位指示灯、小型气动阀驱动。
- 污水处理厂防爆区域远程控制站，完成现场开关设备启停指令下发。
- 海上平台辅助控制系统，空间受限场合紧凑型 I/O 扩容改造。
真实案例：某化工园区罐区 PAC8000 远程站，罐区进料阀指示灯频繁随机熄灭。排查发现 8115-DO-DC 其中一路晶体管老化，负载波动下间歇性断路。停机窗口期更换同款模块，下载原有 I/O 组态，点位恢复稳定。现场工程师总结：非隔离 DO 模块外部线路务必加装熔断器，避免线路短路连带损坏整卡。
