产品深度介绍
KEYSYS-RJ-16CH-AD 是 KEYSYS 推出的高密度 16 路隔离模拟量采集模块，专为工业自动化、过程控制与数据采集系统设计。可同时接入 16 路电压 / 电流信号（如压力、温度、液位传感器），通过 16 位高精度 AD 转换，将现场模拟量转为数字量，经 RJ45 以太网口上传至 PLC、SCADA 或 DCS 系统。
模块每通道独立光电隔离（2500V DC），抗干扰能力强；RJ45 接口支持 Modbus TCP/IP，即插即用，布线简洁。宽温设计（-10°C～+60°C）、DIN 导轨安装，适配机柜紧凑布局，广泛用于电力、石化、水处理、智能工厂等多测点场景。

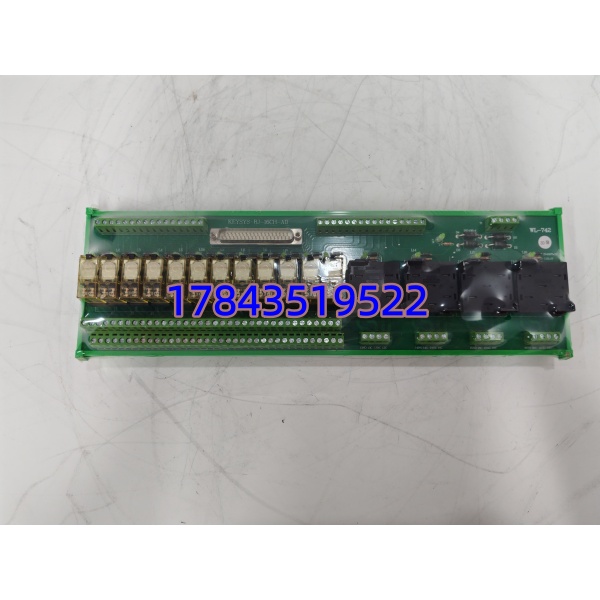

KEYSYS KEYSKEYSYS KEYSYS-RJ-16CH-ADYS-RJ-16CH-AD
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | KEYSYS-RJ-16CH-AD |
| 通道数 | 16 路隔离模拟量输入 |
| 输入信号 | 电压：±5V/±10V；电流：4-20mA |
| 分辨率 | 16 位 |
| 采样速率 | 100kS/s |
| 隔离电压 | 2500V DC（通道间） |
| 通讯接口 | RJ45（Modbus TCP/IP） |
| 供电 | 24V DC ±10% |
| 功耗 | ≤5W |
| 工作温度 | -10°C ~ +60°C |
| 安装方式 | DIN 导轨 |
| 防护等级 | IP20 |

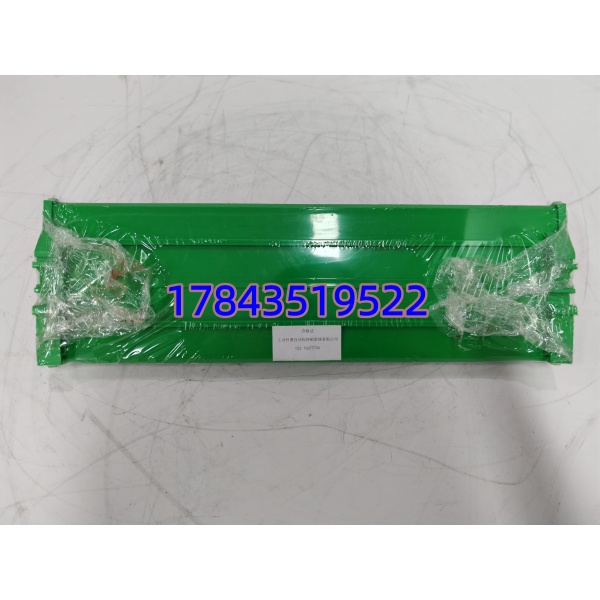

KEYSYS KEYSKEYSYS KEYSYS-RJ-16CH-ADYS-RJ-16CH-AD
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认现场传感器与系统断电，避免带电接线。
- 准备 24V DC 电源，断电状态下操作。工具准备
- 防静电手环、十字螺丝刀、万用表、标签纸、手机备份工作
- 拍照记录机柜布局、传感器接线与网络配置。
阶段二：安装模块（10 分钟）
- 防静电操作，取出模块核对型号。
- 卡入 DIN 导轨，卡扣固定，确保牢固无晃动。
- 预留两侧≥25mm 散热空间，避免遮挡。
阶段三：接线配置（20 分钟）
- 电源接线：24V DC 正极接 PWR+，负极接 GND，扭矩 0.5N・m。
- 模拟量输入：
- 电压信号：正负极对应接入通道 Vin+、Vin-
- 电流信号：串联接入 Iin+、Iin-，注意极性
- 网络接线：RJ45 接交换机或 PLC 网口，指示灯闪烁为链路正常。
- 地址设置：通过软件配置模块 IP 地址（默认 192.168.1.100）。自检清单
- 电源接线正确，无短路
- 传感器信号极性无误
- 网络链路正常，IP 地址不冲突
阶段四：上电测试（15 分钟）
- 先送 24V 电源，电源灯常亮、网口灯闪烁为正常。
- 电脑接入同网段，通过 Modbus 软件扫描模块，确认在线。
- 模拟传感器信号（如 4-20mA），核对采集数值精度。
- 连续运行 30 分钟，无报警、数据稳定即合格。⚠️ 常见问题：通讯失败查 IP / 网线 / 交换机；数值漂移查接地与屏蔽层单端接地。

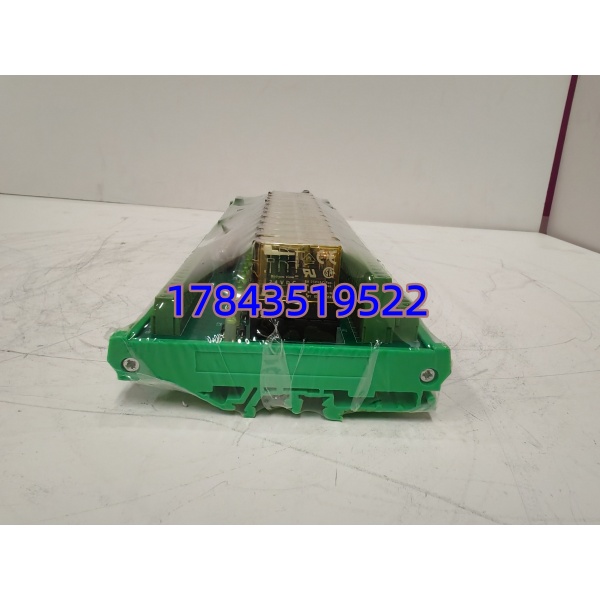

KEYSYS KEYSKEYSYS KEYSYS-RJ-16CH-ADYS-RJ-16CH-AD
常见问题解答 (FAQ)
Q1：这个模块能采集哪些信号？
A：支持标准工业模拟量：
- 电压：±5V、±10V（适配压力、液位变送器）
- 电流：4-20mA（最常用，适配温度、流量传感器）每通道独立隔离，可混接不同信号类型，互不干扰。
Q2：怎么和 PLC 通讯？支持哪些协议？
A：标配Modbus TCP/IP，直接接入 PLC 以太网口：
- PLC 侧：用 Modbus TCP 客户端，读取模块寄存器（16 路原始值 + 工程量）
- 通讯距离：RJ45 网线 100 米内，可加交换机扩展
- 无需额外硬件，布线比 RS485 更稳定，抗干扰强。
Q3：16 路通道可以同时用吗？会互相干扰吗？
A：16 路可同时采集，互不干扰。
- 每通道带2500V DC 光电隔离，切断地环路
- 板卡分层布线，模拟地与数字地分离
- 实测相邻通道 4-20mA 与 ±10V 混采，误差＜±0.1% FS。
