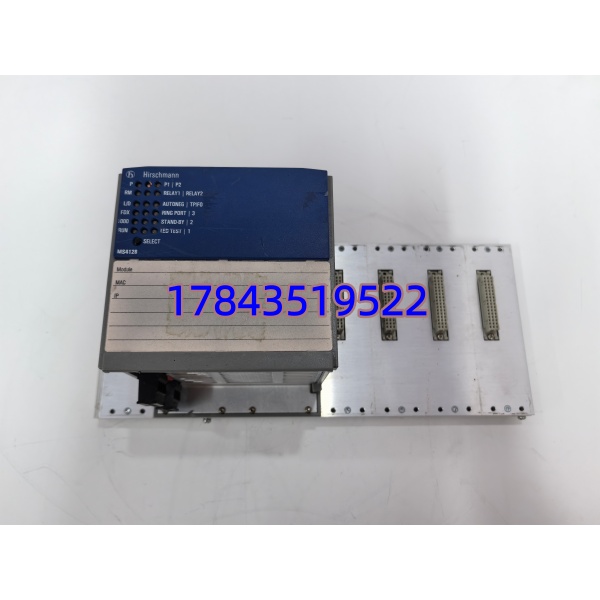

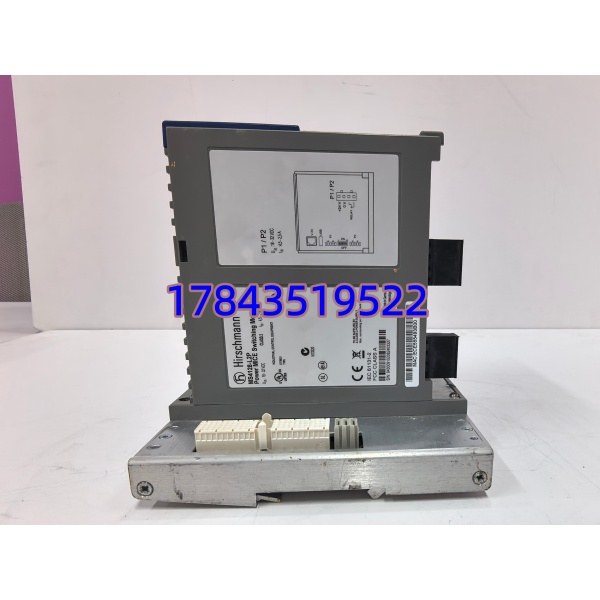

Hirschmann MS4128-L2P | 赫斯曼模块化工业交换机 28 口 L2 网管

原价为：¥7,667.00。当前价格为：¥4,565.00。

  • 型号：MS4128-L2P（订货号 943009102）
  • 品牌：Hirschmann（赫斯曼，德国工业网络品牌）
  • 系列：MICE MS 系列 模块化工业以太网交换机
  • 核心功能：二层网管交换机，支持 HIPER-Ring 环网与多协议冗余，适配工业自动化网络
  • 产品类型：模块化可网管工业以太网交换机（Layer 2 Managed）
  • 关键规格：28 端口（4 千兆 + 24 百兆）| 双电源冗余 | 宽温 0°C~+60°C | IP30
我要购买
分类：

描述

产品深度介绍

Hirschmann MS4128-L2P 是德国赫斯曼 MICE 系列的高性能模块化二层网管工业交换机，专为工业自动化、电力、轨道交通等严苛工况设计。采用无风扇散热设计，支持 28 端口灵活扩展（4 个千兆 Combo 口 + 24 个百兆口），满足高密度设备接入需求。

搭载二层专业版软件（L2P），内置 HIPER-Ring 专利环网技术，自愈时间 < 50ms，配合 RSTP、VRRP 等冗余协议，保障网络不间断。支持 IEEE 802.1X、端口安全、SNMPv3 等安全机制，双冗余电源输入（24V DC），宽温运行（0°C~+60°C），MTBF 达 24.2 年，适配恶劣工业环境。

Hirschmann MS4128-L2P

_cuva

关键技术规格

参数项 规格详情
型号 MS4128-L2P，订货号 943009102
端口配置 4× 千兆 Combo 口（SFP / 电口）+24× 百兆以太网口（MB-2T 扩展）
交换层级 Layer 2 网管型（专业版 L2P 软件）
冗余协议 HIPER-Ring（自愈 < 50ms）、RSTP、MSTP、VRRP、双归属
管理方式 Web、CLI、SNMP v1/v2/v3、HiVision、USB 配置备份
安全特性 802.1X 认证、MAC/IP 端口安全、SNMPv3、ACL、SSH/SSL
电源 双冗余 24V DC（-25%~+30%），630mA（无模块）
环境参数 工作温度 0°C~+60°C；存储 – 25°C~+70°C；湿度 10%~95%（无凝露）
机械特性 IP30 防护；315×134×140mm；2.2kg；DIN 导轨 / 19 英寸安装
认证 IEC 61850、CE、UL、CSA
QoS 8 级优先级、IEEE 802.1D/p、VLAN（802.1Q）、IGMP Snooping
Hirschmann MS4128-L2P

Hirschmann MS4128-L2P

安装与接线指南

阶段一 准备工作 预计耗时 10 分钟

⚠️ 安全操作

  1. 确认安装环境断电，做好防静电措施
  2. 佩戴防静电手环，在防静电垫上操作工具准备：十字螺丝刀、防静电手环、标签纸、手机资料备份：规划端口分配、记录网络参数（IP、VLAN、环网配置）

阶段二 设备安装 预计耗时 15 分钟

  1. 安装方式：DIN 导轨卡扣固定或 19 英寸机架安装
  2. 设备固定：垂直放置，预留上下散热空间（≥5cm）
  3. 电源接线：双电源输入，24V DC 正负极对应接线，拧紧端子
  4. 端口接线：
    • 千兆口：接核心交换机 / 光纤链路
    • 百兆口：接 PLC、HMI、现场仪表
    • console 口：接电脑用于初始配置

阶段三 初始化配置 预计耗时 20 分钟

  1. 电脑连接 console 口，设置 IP 同网段，登录 CLI
  2. 基础配置：设置设备名称、管理 IP、子网掩码、网关
  3. 环网配置：启用 HIPER-Ring，设置主环 / 备环，配置环网端口
  4. VLAN 划分：按业务划分 VLAN，配置端口归属
  5. 冗余设置：启用 RSTP，配置双电源冗余监控
  6. 配置保存：USB 备份配置文件，便于故障恢复

阶段四 上电调试 预计耗时 15 分钟

  1. 双电源上电，PWR 灯常亮，无报错
  2. 端口测试：连接设备，对应端口 LINK/ACT 灯闪烁
  3. 环网测试：断开环网任意节点，自愈切换 < 50ms，网络无中断
  4. 通讯测试：Ping 网关及各端口设备，丢包率 < 0.1%
  5. 运行观察：连续运行 30 分钟，设备无过热、无报警
Hirschmann MS4128-L2P

Hirschmann MS4128-L2P

入库质检管控流程

  1. 入库核验：核对原厂标签、序列号，外观无划痕、变形、掉件
  2. 上电检测：双电源供电，PWR 灯亮，设备自检正常，无报错
  3. 端口测试：28 端口逐一测试，千兆 / 百兆口通讯正常，无丢包
  4. 环网测试：启用 HIPER-Ring，自愈时间 < 50ms，冗余切换正常
  5. 固件核验：读取固件版本，与原厂兼容列表匹配
  6. 绝缘测试：电源端口绝缘电阻 > 10MΩ，无短路
  7. 包装出库：防静电袋密封，气泡膜加固，贴 QC 合格标签 + 测试报告



现场更换避坑要点

  1. 环网配置错误：HIPER-Ring 主从节点配置颠倒、环网端口选错，会导致环网风暴、网络瘫痪。曾有现场替换后环网断裂，排查发现主环配置未同步，重新配置后恢复。
  2. 电源冗余失效：单电源供电或正负极接反，会导致设备断电重启。必须双电源接入，接线前用万用表测电压，确保 24V DC 稳定。
  3. 端口速率不匹配：千兆口接百兆设备、双工模式不匹配，会导致协商失败、数据丢包。端口默认自适应，异常时手动设为对应速率 / 双工。
  4. VLAN 配置冲突：新设备 VLAN ID 与现有网络重复，会导致广播风暴、设备失联。更换前导出旧配置，复刻 VLAN 划分，避免冲突。
  5. 散热不良：设备紧贴机柜壁、堆叠安装，会导致高温死机、硬件损坏。安装时预留散热空间，无风扇设计需保证空气流通。
