描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | EL100T（多模 2km）；EL100T-20（单模 20km） |
| 标准协议 | IEEE802.3 10BASE-T / 100BASE-TX / 100BASE-FX |
| 硬件接口 | 1×RJ45 电口；1×ST 光纤接口 |
| 光纤规格 | EL100T：多模 1310nm，传输距离 2 km |
| 转发模式 | 存储转发模式（默认），可通过拨码切换 |
| 特色功能 | LFPT 链路故障穿透、双工模式拨码配置 |
| 供电输入 | 12 VDC（支持 12~48 VDC 宽压，反极性保护） |
| 整机功耗 | 最大 1.92 W |
| 安装方式 | DIN TS35 导轨安装 / 壁挂安装 |
| 壳体材质 | 铝合金外壳 |
| 工作温度 | 0 ℃ ~ +45 ℃（扩展温宽型号可达 – 40~+75 ℃） |
| 存储温度 | -10 ℃ ~ +70 ℃ |
| 相对湿度 | 5% ~ 95% RH，无凝露 |
| 诊断指示 | 电源、链路、数据活动 LED 指示灯 |
表格
产品深度介绍

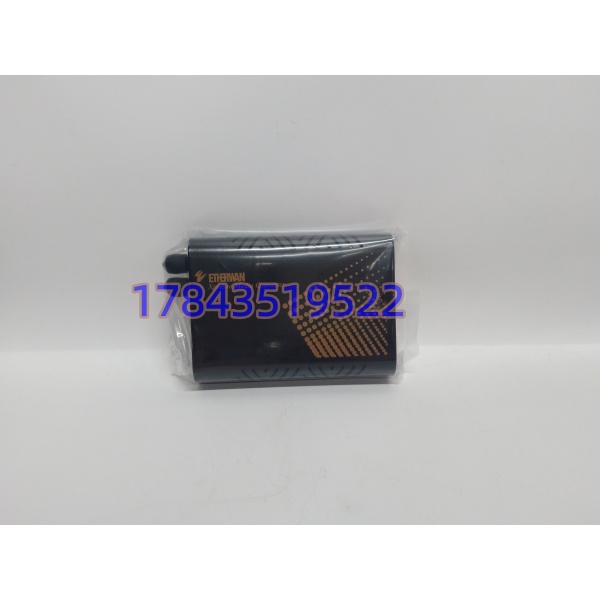

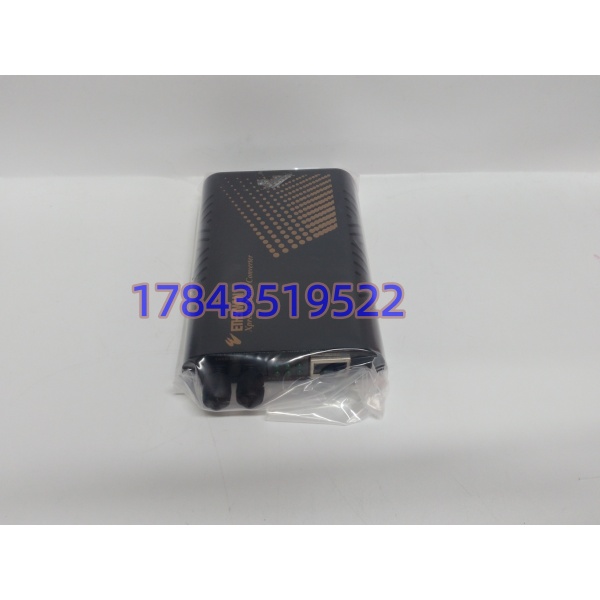

EL100T 是 EtherWAN 面向工业自控场景推出的紧凑型光电转换器。中控机柜交换机以铜缆布线，现场远端 DCS、PLC 设备距离较远，铜缆传输存在距离限制与电磁干扰问题，依靠 EL100T 把电信号转为光纤传输，隔绝地环路干扰。
设备自带 DIP 拨码开关，可灵活开启链路故障穿透功能，当一侧链路断开时同步通知对端设备，方便上位系统快速识别网络故障。大量电厂、化工老自控系统采用该型号搭建光纤网络，转换器一旦故障会造成远端控制设备离线。
应用场景与行业案例
流程工厂经常面临布线难题：现场装置距离中控室数百米，变频器、大功率电机产生强电磁干扰，普通网线容易出现网络抖动、数据包丢失。光纤不受电磁干扰，光电转换器是低成本长距离组网方案。
典型应用场景：
- 火力发电 – DCS 远端控制柜网络传输 锅炉、脱硫区域远程控制站，光纤链路连接中控交换机与现场控制器。
- 石油化工 – 精馏、加氢装置自控网络 防爆装置区域，利用光纤隔离电气干扰，保障 SIS、DCS 通讯稳定。
- 水处理行业 – 大型泵站远程 SCADA 系统 泵站分散布置，远距离光纤组网，采集水泵、阀门运行数据。
- 冶金行业 – 轧机、高炉辅传动控制系统 传动柜与主控室之间搭建光纤通讯链路，规避大功率整流设备干扰。
案例：南方某电厂脱硫装置抢修 脱硫区域一套远程 DCS 控制站网络频繁断联，运维排查确认 EL100T 光电转换器硬件失效，远端所有测点与阀门控制信号全部失联。 原厂标准供货周期 6 周，脱硫系统不能长期处于无监控状态。寻获现货 ，利用夜间低负荷窗口完成更换，核对拨码开关参数，上电后光纤通讯恢复稳定。 之后电厂在脱硫、脱硝区域储备同款光电转换器作为应急备件。
