描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 输入电源 | 三相 AC 200~220 V ±10%，50/60 Hz，额定功耗 80 W |
| 额定输出功率 | 400 W，适配 NFT-401RM 系列中扭矩拧紧轴 |
| 控制模式 | 扭矩闭环、角度闭环、转速闭环三种模式切换 |
| 编码器反馈 | 旋转变压器 Resolver 接口，实时采集轴转角与扭矩 |
| 外部通讯接口 | RS485 上位调试口、双网口、PLC 并行 IO DB37 接口 |

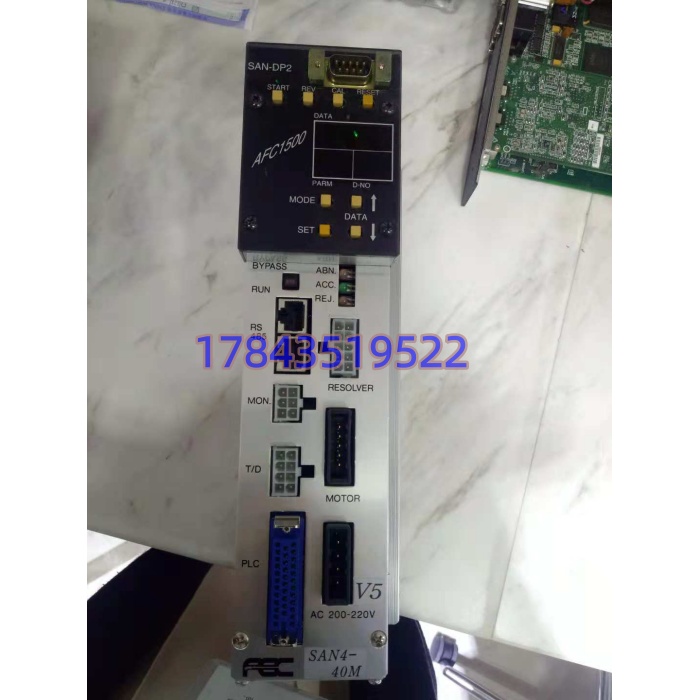

| 面板操作单元 | SAN-DP2 操作面板配套，支持参数设定、拧紧曲线查看 |
| 保护机制 | 过流、过压、过载、扭矩超限、编码器断线多重硬件保护 |

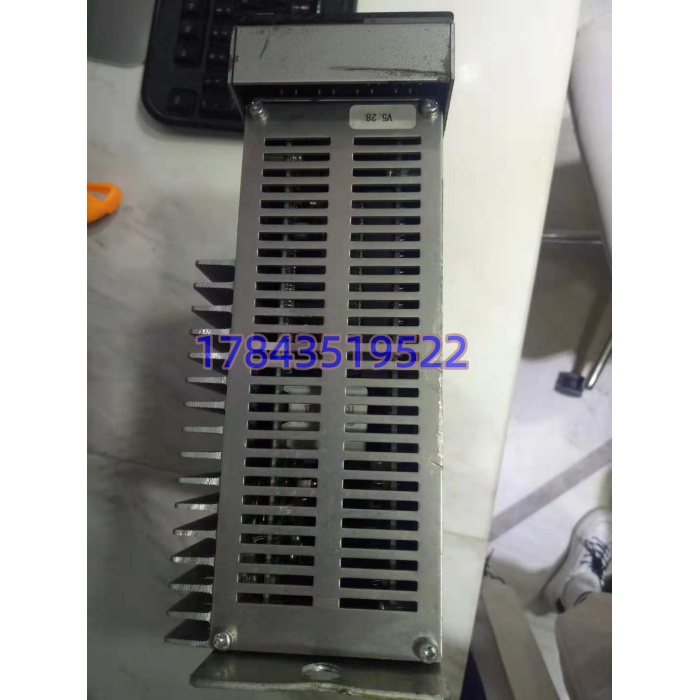

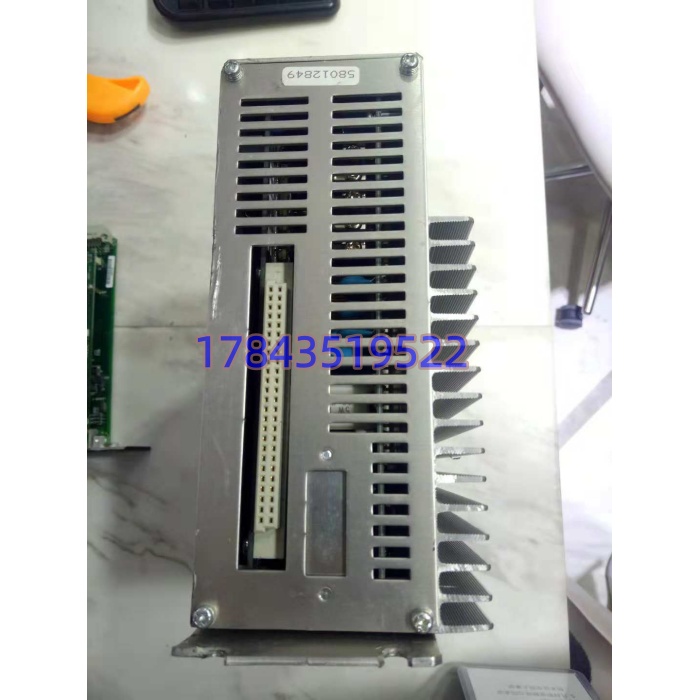

| 整机散热 | 一体式铝制散热鳍片，垂直机柜安装风冷散热 |
| 工作温区 | 0 ℃ ~ +55 ℃，车间常规装配环境，无冷凝 |
| 状态指示灯 | RUN 运行、ABN 故障、ACC 完成、REJ 不良四组诊断 LED |
| 适配拧紧轴 | NFT-401RM3-S、NFT-401RM3A-S 40N・m 级扭矩轴 |
| 整机尺寸重量 | 高 285 mm × 宽 130 mm × 深 65 mm，净重 1.6 kg |
| 原厂状态 | 存量维保备件，新项目升级 SAN4II 系列，老产线替换专用 |
| 合规认证 | CE、UL 工业设备标准 |
产品深度介绍
SAN4-40M 是日本 DDK AFC1500 系列 400W 伺服拧紧控制器，专为汽车零部件、3C 装配、电机生产线螺栓锁附工位开发，配套 NFT 系列电动拧紧轴，精准管控螺栓拧紧扭矩与旋转角度，杜绝漏拧、过拧、滑牙不良，是自动化拧紧工位核心控制单元。
采用全闭环扭矩检测架构，拧紧过程实时采集扭矩曲线，设备自动判定合格 / 不良并输出信号给上位 PLC；Resolver 旋变反馈不受粉尘、油污干扰，长期连续运行无零点漂移。自带多组拧紧程序存储，切换产品无需重新调试参数；DB37 并行接口可直连 PLC 实现产线联动，RS485 上传拧紧数据用于追溯。铝型材一体式散热结构适配车间 7×24 小时连续作业，降低因控制器故障导致的产线停线时长。
常见问题解答
- 老哥，SAN4-40M 能直接升级替换新款 SAN4II-40M 吗？坦白讲不能直接互换，底层程序架构、拧紧参数存储格式不通用。SAN4II 支持更多程序组与数据追溯，SAN4-40M 老程序无法直接导入新款；产线改造要么同步更换操作面板，要么采购同型号 SAN4-40M，我们可预灌入现场现有拧紧配方。
- 只更换这块 SAN4-40M 控制器，需要重新标定拧紧扭矩吗？同型号、同 V5 硬件版本替换，将旧控制器拧紧程序通过 RS485 导出 U 盘，新设备导入即可，扭矩阈值、角度区间全部保留；更换前务必拍照记录面板程序编号。出库可提前按客户产线拧紧配方预存参数，到货直接接轴运行。
- 产线不停机更换 SAN4-40M 支持热插拔吗？严禁带电插拔控制器电源、拧紧轴线缆。我见过汽车装配线电工带电拔 Resolver 信号线，浪涌击穿驱动反馈电路，整条工位全部停机，返工返修上百件半成品。更换必须切断三相输入电源，等待内部电容放电完成再拆装。
