描述
关键技术规格
| 参数项 | 详细数值 |
|---|---|
| 型号 | TIOC-555HD |
| 品牌 | CCC（Compressor Controls Corporation） |
| 产品类型 | 压缩机控制 I/O 模块（热电偶输入 + 继电器 / 模拟输出） |
| 适配系统 | CCC 压缩机 / 燃气轮机控制系统、DCS/PLC 集成 |
| 输入通道 | 16 路热电偶输入（支持 K/J/T/E/R/S/B 型） |
| 输入范围 | K 型：-200°C~1372°C；R/S 型：0°C~1767°C |
| 测量精度 | ±0.1% 读数 + 0.5°C（含冷端补偿） |
| 输出通道 | 8 路继电器输出（5A/250V AC）+4 路模拟输出（4-20mA，16 位） |
| 通信接口 | RS485（Modbus RTU）、以太网（Modbus TCP/IP）、USB（配置） |
| 处理器 | 1GHz ARM Cortex-A9，控制逻辑执行＜1ms |
| 电源 | 24V DC（18–36V DC），功耗≤25W |
| 工作温度 | -40°C ~ +70°C |
| 隔离强度 | 2500V AC（通道间 / 通道与总线间） |
| 尺寸（宽 × 高 × 深） | 177 × 125 × 75 mm |
| 重量 | 约 1.2 kg |
产品深度介绍

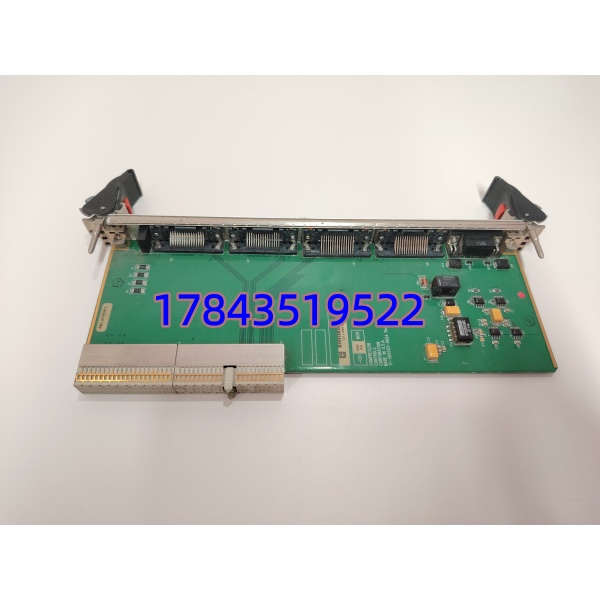

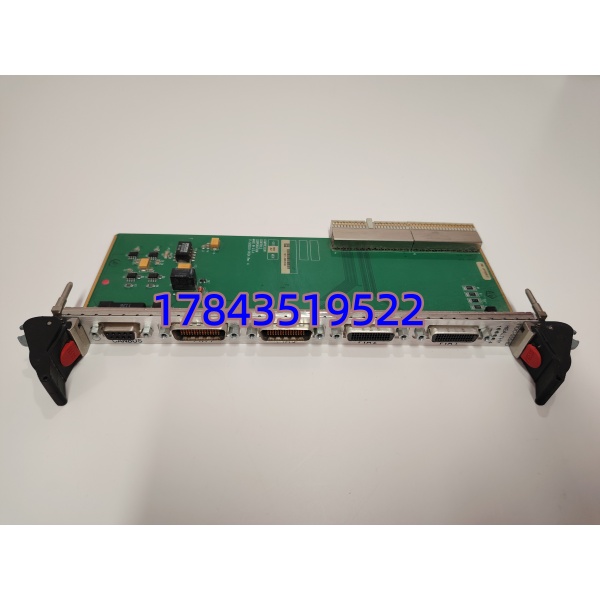

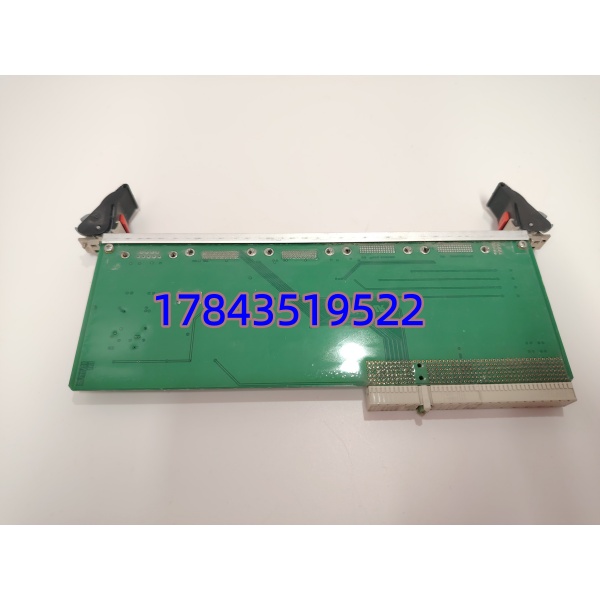

CCC TIOC-555HD 是美国 CCC 公司专为离心压缩机、燃气轮机、蒸汽轮机等大型旋转机械设计的高密度、高可靠性 I/O 控制模块，属于 TIOC 系列核心板卡。它集成 16 路高精度热电偶输入，可直接接入各类温度传感器；搭配 8 路继电器与 4 路模拟输出，实现执行器驱动与信号远传。内置高速处理器，支持实时 PID 控制、故障诊断与数据加密传输，通过双以太网 / RS485 与上位机或 DCS 通信，适配严苛工业环境，是石化、电力、天然气行业压缩机组控制的核心备件。
应用场景与行业案例
工程痛点描述
大型压缩机组（石化 / 天然气 / 电厂）需多测点温度、振动、压力同步监测，传统方案分散布线、信号干扰强、精度低，易导致喘振、轴系过热、停机事故；且通信协议不统一，难以接入 DCS 集中管控。
典型应用场景
- 石油化工 – 离心压缩机 / 乙烯装置监测压缩机轴瓦温度、进出口介质温度，联动防喘振阀控制，预警轴系过热与喘振，保障连续生产。
- 天然气长输 – 压气站压缩机无人值守压气站，采集多点温度 / 振动数据，通过以太网远程上传，支持故障预警与远程调试，降低巡检成本。
- 火力发电 – 燃气轮机 / 联合循环机组监测燃气轮机排气温度、轮间温度，精确控制燃料阀，优化燃烧效率，保护高温部件，延长机组寿命。
- 冶金行业 – 高炉鼓风机 / 制氧压缩机适配粉尘、振动环境，监测风机轴承温度与定子绕组温度，联动冷却系统，避免过热烧毁。
- 空分行业 – 大型空分压缩机多测点温度闭环控制，保障空分装置稳定精馏，降低能耗，防止冷端堵塞与设备损坏。
真实案例
案例：某石化公司离心压缩机 I/O 模块老化更换2025 年 8 月，华南某石化公司裂解气压缩机温度数据跳变、输出继电器误动作，多次触发降负荷报警，影响乙烯产量。检修确认原 TIOC-555HD 模块老化，热电偶输入通道漂移、继电器触点氧化，需紧急更换。
原厂订货周期 6 周，机组日损失超 80 万。采购联系我们，确认有全新原装 TIOC-555HD 现货，当日完成功能测试并发货。
48 小时后模块送达，工程师核对固件版本（V3.2），配置热电偶类型（K 型）、通信 IP 与输出逻辑，更换后 72 小时带载测试：温度采集精度 ±0.3°C、继电器动作可靠、通信延迟＜50ms，机组恢复满负荷运行。
事后该石化将 TIOC-555HD 列为关键常备备件，增购 2 台冗余备用，彻底消除压缩机组单点故障风险。
