描述
关键技术规格
- 测量原理：冷阴极磁控管放电（Penning 型）
- 量程：5×10⁻³ ~ 约 10⁻¹⁰ mbar
- 材质：不锈钢本体，玻璃 / 陶瓷绝缘
- 接口：标准真空法兰（KF 或 CF 可选）
- 工作温度：0 ~ +50 ℃
- 线缆连接：专用高压 / 信号线缆（配控制器）
- 特点：无热灯丝、抗污染、长寿命、适合长期真空监测
- 适配控制器：BALZERS PKG020、TM20 等真空计控制器
产品深度介绍

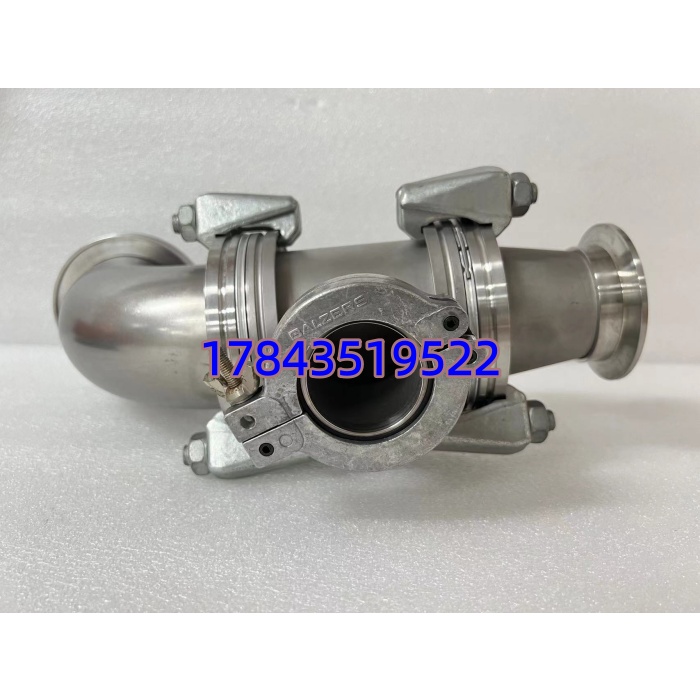

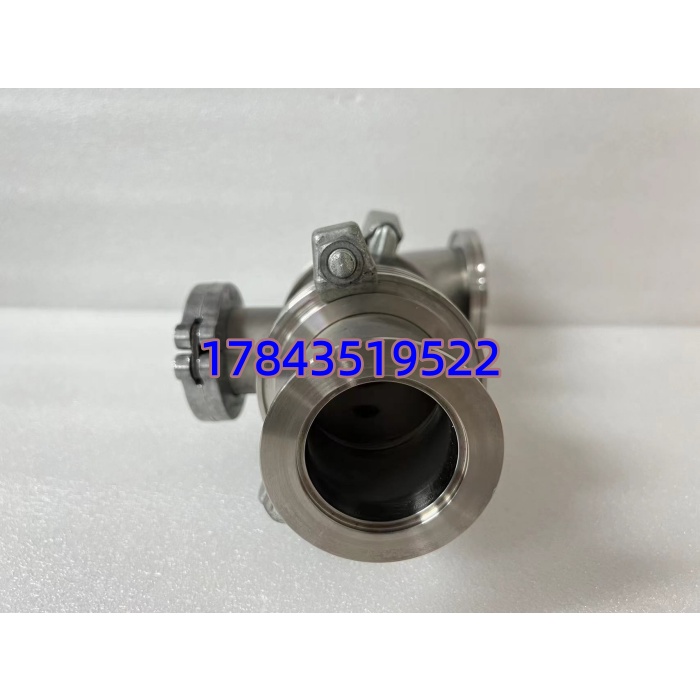

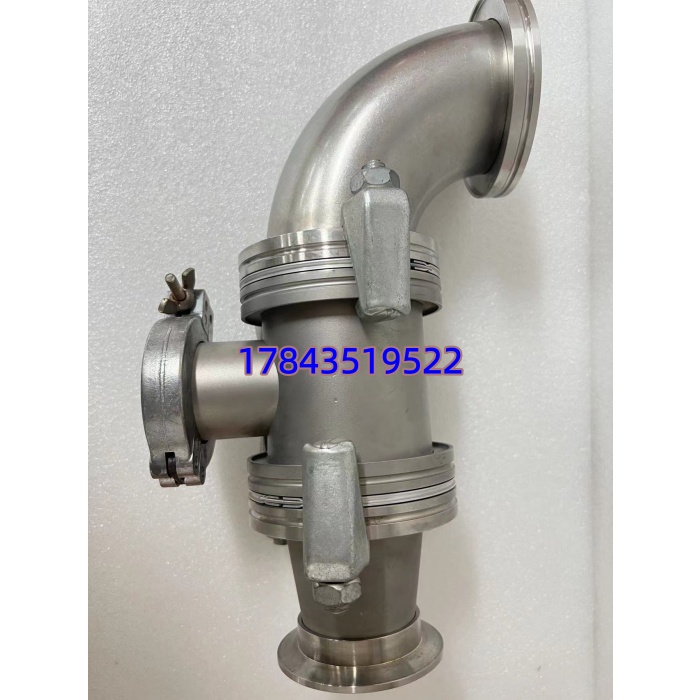

BALZERS IKR020 是一款冷阴极电离真空规管，用于高真空至超高真空（UHV）环境的总压测量。相比热阴极规，它没有易损灯丝，靠冷阴极放电电离气体分子，在磁场作用下形成离子流，电流大小与气压成正比。
结构紧凑、全金属密封，耐烘烤、抗污染强，特别适合真空镀膜、半导体、真空冶金、加速器等需要长期稳定高真空的场景。通常与 BALZERS 真空计控制器配套使用，提供稳定可读的真空度信号。
应用场景与行业案例
工程痛点
高真空系统一旦真空度失控，会导致镀膜色差、膜层脱落、半导体工艺良率下降，甚至损坏昂贵腔体与靶材；普通热阴极规易烧断、寿命短、不能长期烘烤。
典型应用场景
- 真空镀膜（PVD/CVD）用于磁控溅射、蒸发镀膜机腔体真空监测，保证镀膜前本底真空达标（<5×10⁻⁶ mbar），提升膜层均匀性与附着力。
- 半导体 / 光伏刻蚀、沉积、离子注入设备高真空腔监测，防止微量残留气体造成晶片缺陷，保障工艺稳定性。
- 真空冶金 / 热处理真空熔炼、退火炉真空测量，避免氧化与脱碳，提升材料力学性能。
- 科研与加速器实验室超高真空系统、粒子加速器束流管道真空监测，长期稳定无灯丝损耗。
真实案例
某光学镀膜厂原用热阴极真空规，每 2–3 个月烧一次灯丝，换规 + 停机每次损失约 3 万元。更换 BALZERS IKR020 冷阴极规后，无灯丝、抗烘烤、寿命延长 5 倍以上，一年减少停机损失超 20 万元，真空稳定性显著提升，镀膜良品率从 92% 提高到 98.5%。
核心卖点与差异化
- 无灯丝长寿命：冷阴极设计，无易损灯丝，寿命可达数万小时，维护成本低。
- 超高真空测量：下限可达 10⁻¹⁰ mbar，满足 UHV 工艺要求。
- 耐烘烤抗污染：全金属密封，可高温烘烤除气，适合脏污、油汽环境。
- 稳定可靠：长期漂移小，重复性好，适合 24 小时连续运行。
- 适配性强：与 BALZERS 主流控制器兼容，替换方便。
