描述
关键技术规格
| 参数项 | 规格详情 | ||
|---|---|---|---|
| 采样率 | 最高 1 Gsamples/sec（可选 500/250/100 MS/s） | ||
| 分辨率 | 8 bit（256 离散电平） | ||
| 通道数 | 单通道模拟输入（BNC 接口） | ||
| 输入带宽 | 100 MHz（DC–350 MHz 峰值） | ||
| 输入阻抗 | 1 MΩ±2% | 15 pF±5 pF；可选 50 Ω | |
| 垂直灵敏度 | 2 mV/div～10 V/div | ||
| 上升时间 | ≤3.5 ns | ||
| 板载内存 | 64 MB（64 MSamples） | ||
| 触发模式 | 软件触发、硬件触发、阈值触发、预 / 后触发 | ||
| 总线接口 | PCI（标准 PCI 插槽） | ||
| 工作电源 | 24 V DC | ||
| 工作温度 | 0°C～50°C | ||
| 尺寸 | 9.35 in × 4.2 in（约 237 mm × 107 mm） |
产品深度介绍

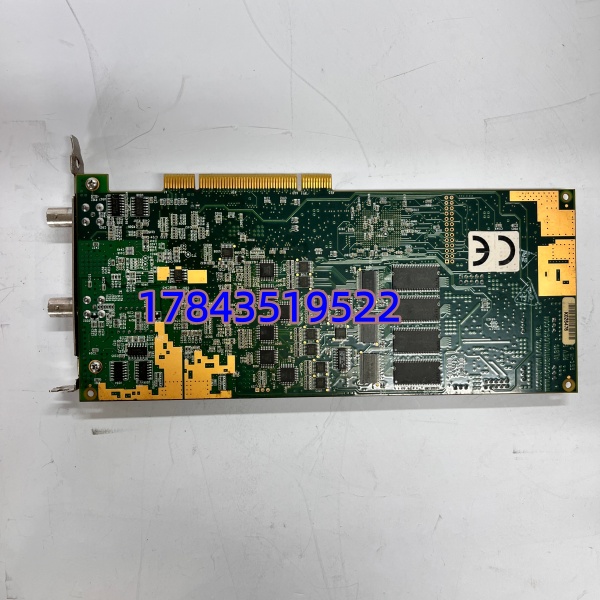

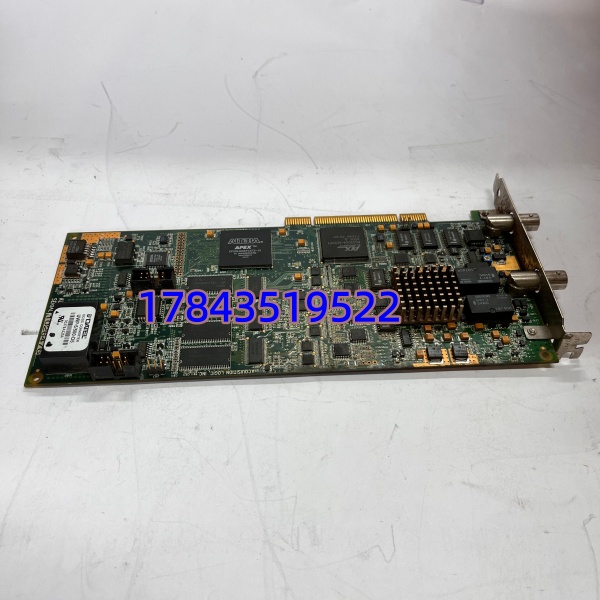

ACQUISITIONLOGIC AL81G 是一款美国产高性能单通道 ADC 采集卡，专为高速、高频信号数字化设计，采用 PCI 总线即插即用，广泛用于工业检测、科研与测试测量领域。其核心优势在于1 GHz 超高采样率 + 8 位高分辨率 + 64 MB 板载缓存，可精准捕捉瞬态高频信号（如超声、脉冲、RF 信号）；支持丰富触发与可编程增益，适配多量程输入，兼具采集精度与灵活性，适合严苛高速采集场景
应用场景与行业案例
高频瞬态信号采集一直是工业检测与科研的难点 —— 采样率不足会丢失细节、分辨率不够导致波形失真，直接影响缺陷判断或实验结论。
- 工业无损检测（NDT）超声探伤（UT）系统数字化前端，适配 UT340 等高频脉冲接收器，采集金属 / 复合材料内部缺陷回波，精准识别微小裂纹与夹杂。
- 科研实验室物理 / 电子学实验高频信号捕捉（如脉冲激光、射频脉冲、瞬态电压），1 GS/s 采样率还原波形细节，满足论文级数据精度要求。
- 半导体与电子测试高速数字电路、射频器件、传感器动态性能测试，采集纳秒级瞬态响应，用于产品研发与质量抽检。
- 医疗设备研发超声诊断仪、高频电刀等设备的信号采集与算法验证，适配医疗级精度与稳定性要求。
案例：汽车零部件超声探伤升级某汽车零部件厂原用低速采集卡，超声探伤时常漏检微小裂纹，返工率高且存在安全隐患。更换 AL81G 后，1 GHz 采样率清晰捕捉高频回波，8 位分辨率区分细微缺陷，64 MB 缓存保障连续采集不丢帧；上线后漏检率降为 0，检测效率提升 40%，避免批量次品流出风险。
质量透明化检测流程
- 入库验收检测核对原厂序列号、出厂合格证；检查 PCB 无腐蚀、无划痕、无维修痕迹，BNC 接口与金手指完好；核对驱动光盘、技术手册是否齐全。
- 上机功能测试接入标准 PCI 工控机，24VDC 上电检查风扇与 LED 状态；测试 PCI 总线通讯，确保驱动正常识别；接入信号发生器，模拟 10 MHz/100 mV～10 V 信号，验证采样精度与触发功能；连续 24 小时满载采集，监测温升并生成测试报告。
- 电气参数测试用 500V 摇表测绝缘电阻≥10 MΩ；测试 BNC 接口接地连续性≤0.5 Ω；按原厂标准进行耐压测试，无击穿、漏电现象。
- 固件 / 驱动验证读取并记录固件版本（如 V1.5.2）；安装原厂驱动，测试软件配置与数据导出功能，备份配置文件。
- 最终质检与包装质检员签字确认；板卡装入防静电袋密封，气泡膜包裹后入纸箱；贴附 QC 合格标签（含日期），可提供测试视频与照片。
