产品深度介绍

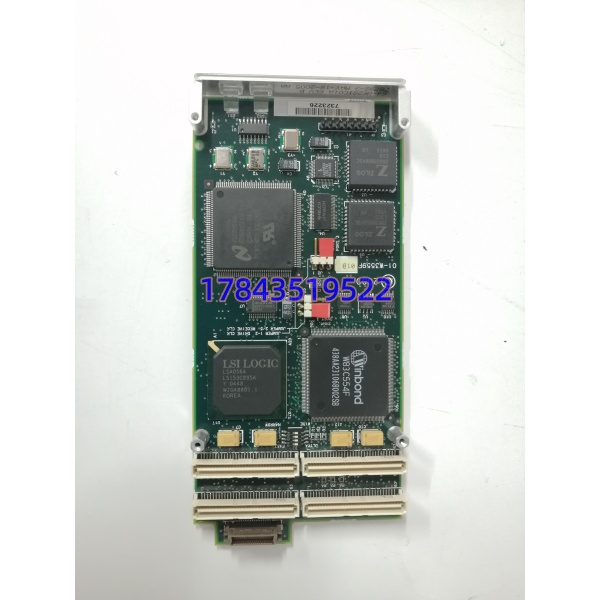

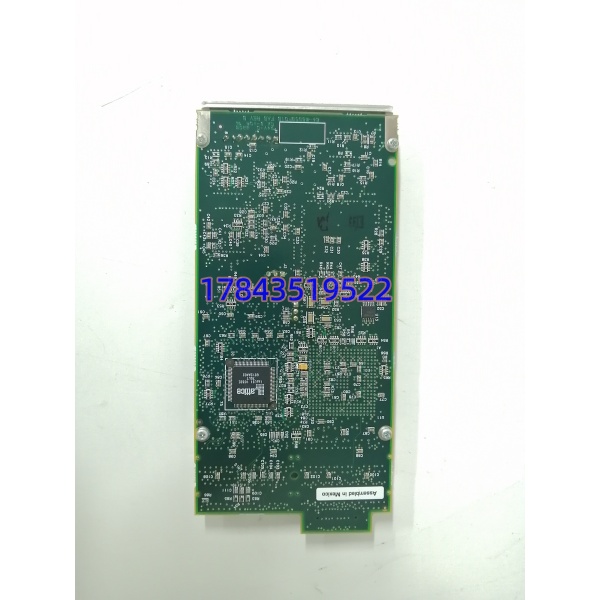

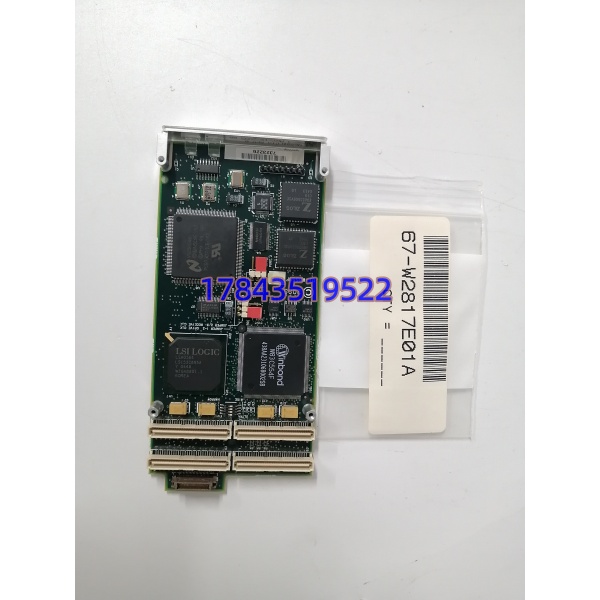

MOTOROLA IPMC761-001 是摩托罗拉 MVME 系列 VME 工控主板专用 PMC 多功能 I/O 夹层卡，专门解决新一代 PowerPC 单板机与老式工业外设、存储设备接口兼容问题。模块集成 PCI 转 ISA 桥接芯片，原生引出 SCSI 存储、多路串口、并行打印接口，所有信号通过 VME 背板 P2 通道输出至后置 MVME761 转接面板。
模块必须安装在主板 1 号 PMC 插槽，同时需要将单板机跳线切换至 IPMC 模式，才能完整启用全部 I/O 通道。相比通用 PMC 扩展卡，该型号完全复刻早年 MVME2600/2700 老主板外设定义，存量老旧生产线、轨道交通、核电监控系统技改无需重新编写底层驱动，直接替换即可恢复原有外设通讯，大幅降低系统改造成本与停机周期。
应用场景与行业案例
现场工程痛点早年摩托罗拉 VME 控制系统升级更换 MVME5100/5500 主板后，原有 SCSI 工艺存储、老式串口采集仪、工业打印设备接口缺失；普通通用 PMC 卡引脚定义不匹配，需要重新开发驱动程序，原厂 IPMC761-001 订货周期普遍 6~10 周，产线、场站长期无数据记录存在合规风险。现货夹层卡可利用月度短时检修窗口快速完成兼容改造。
典型应用场景
- 轨道交通信号系统 – 列车地面 VME 联锁工控机柜对接老式串口信号采集单元、SCSI 事件记录存储，保障列车联锁日志完整留存。
- 火电 / 核电辅控监控系统工艺历史数据 SCSI 磁盘存储、多通道温度采集仪串口通讯，满足能源行业安全审计追溯要求。
- 半导体晶圆老旧设备主控配套 MVME5100 主板，对接腔体串口传感器、工艺参数打印终端，兼容原有设备底层程序。
- 船舶海事动力监控 VME 系统机舱多路振动、温度采集串口扩展，同步存储航行运行日志至 SCSI 硬盘。
- 冶金轧钢成套老式嵌入式控制系统卷取机、加热炉老式外设接口扩容，不改动原有控制逻辑实现主板换代升级。
真实现场案例华东某轨道交通信号车间 2025 年主板换代，将老旧 MVME2700 统一更换 MVME5100 单板机，更换后原有 SCSI 日志硬盘、4 路串口信号采集设备全部离线。原厂 IPMC761-001 交付周期 2 个月，信号联锁系统不能长期缺失日志记录功能。
设备工程师采购现货 IPMC761-001，3 天送达机柜间。利用夜间 3 小时天窗检修窗口完成改造：先将 MVME5100 主板跳线切换至 IPMC 模式，把夹层卡插入 1 号 PMC 插槽，背板对接 MVME761 后置转接面板。上电后 VxWorks 系统自动识别全部 SCSI、串口、并口外设，原有联锁采集程序无需修改直接运行。投运至今 10 个月，信号日志存储、多路采集通讯无中断，联锁系统合规校验全部达标。
替换备件技术避坑指南
1. 插槽与主板模式配置错误问题：IPMC761-001 仅支持主板 1 号 PMC 插槽，插至 2 号槽或主板跳线停留在普通 PMC 模式，所有 I/O 通道无法识别。避坑操作：安装前确认插入 Slot1，同时修改 VME 主板跳线切换至 IPMC 工作模式；更换前拍照留存原有跳线档位。现场实例：某电厂运维插错 2 号插槽，调试 4 小时外设无响应，调整插槽与跳线后即刻恢复。
2. IPMC761 与 IPMC712 硬件不可互换问题：同系列 IPMC712 仅支持 RS232 串口，无 SCSI 与并口电路，混用会丢失存储、打印通道。避坑操作：替换前核对旧板完整型号，需要 SCSI 存储场景仅选用 IPMC761-001。
3. PMC 金手指静电击穿总线芯片问题：机柜干燥环境无防静电操作，插拔夹层卡击穿 PCI 桥接芯片，整机 I/O 全部失效。避坑操作：全程佩戴防静电手环，在防静电垫完成拆装；插拔前触摸机柜金属框架释放静电，禁止直接触碰 PMC 金手指。现场实例：轨道交通车间工程师无防护插拔，PCI 桥芯片烧毁，整块夹层卡直接报废。
4. 后置 MVME761 转接面板不匹配问题：仅安装夹层卡未配套 MVME761/MVME712M 后置面板，SCSI、串口信号无对外引出端子。避坑操作：更换前确认现场配套后置转接板型号，缺失可同步成套配齐发货。
5. 夹层卡倾斜暴力插装折弯主板 PMC 插槽针脚问题：夹层卡厚度薄、针脚细密，单侧用力推入插槽会折弯背板 PMC 针脚，导致主板全部扩展功能瘫痪。避坑操作：对齐卡槽平稳水平推入，确认卡扣完全锁死、板卡贴合主板再上电，禁止单边按压板卡边缘。
