描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|

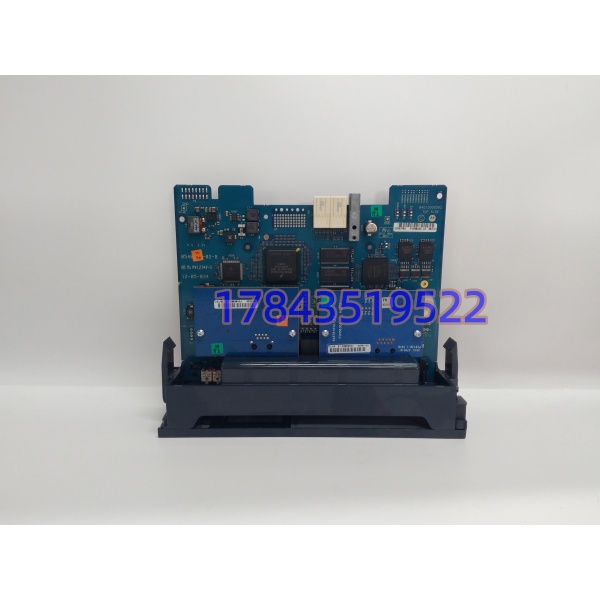

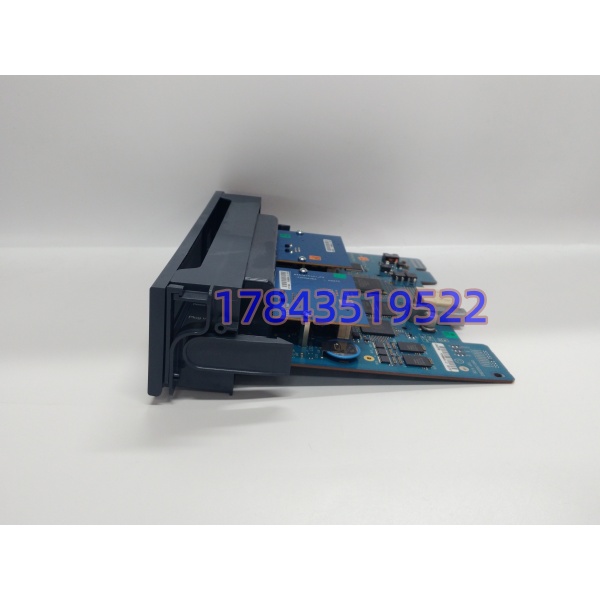

| 完整型号 | FLN4234A，标识 CPU3680，适配 ACE3600 机架 |
| 核心处理器 | 飞思卡尔 PowerPC II MPC8720 32 位工业芯片 |
| 内存配置 | 32MB DRAM（10MB 用户可用）；16MB Flash（3MB 程序存储） |
| 供电规格 | 10.8~16V DC 背板供电，整机低功耗设计 |
| 通讯接口 | 双 RJ45 以太网 LNK1/LNK2（10/100M 自适应）；RS232 调试串口；RS485 现场总线 |
| 支持工业协议 | DNP3.0、Modbus RTU/TCP、IEC60870-5-104、M-OPC |
| 板载功能 | 带后备电池实时时钟（支持闰年）、内置防火墙、数据加密访问权限管控 |

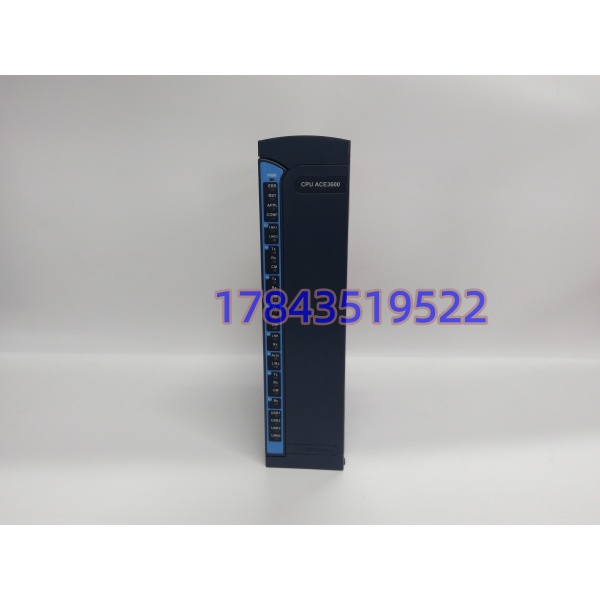

| 状态指示灯 | PWR 电源、ERR 故障、RST 复位、APPL 程序、CONF 组态、双网口链路灯 |
| 工作温区 | -40 ℃ ~ +70 ℃，无冷凝户外机柜适配 |
| 安装规格 | ACE3600 标准机架单宽槽位，插拔式背板总线连接 |
| 整机重量 | 约 2.0 kg |
| 配套扩展 | 可搭配 ACE3600 全系列数字 / 模拟 IO、通讯扩展卡件 |
产品深度介绍
FLN4234A CPU3680 是摩托罗拉 ACE3600 RTU 平台核心运算单元，作为管网、电网现场站的控制核心，兼顾本地逻辑运算与远距离数据上传两大需求。模块搭载双以太网口，可实现上位机冗余通讯，单卡同时对接中控 SCADA 与本地 HMI，不用额外扩展通讯卡。
内置工业安全防护机制，包含访问权限分级、报文加密与入侵检测，适配电力、油气等有网络安全规范要求的场景。配套实时时钟带电池备份，断电后可长期保存时序数据、故障事件记录。原厂现已停止量产，国内存量场站故障抢修高度依赖渠道现货，长周期原厂订货会造成管网、电网无远程监控的安全隐患。
应用场景与行业案例
工程痛点
大量 2000~2015 年投运的电力、油气场站使用 ACE3600 RTU，CPU 一旦故障，中控室丢失全站流量、压力、电参量数据，只能人工现场值守，管网泄漏、电网过载无法提前预警。原厂订货周期超 2 个月，多数场站不会常备同款 CPU 备件。
典型应用场景
- 城市电网变电站 RTU开闭所、配电站电参量采集、开关分合逻辑控制，通过 IEC104 上传调度主站。
- 油气长输管线增压站管道压力、流量、温度闭环调节，泄漏报警、泵组联锁保护，DNP3 协议远距离传输。
- 市政水处理泵站集群污水、自来水远程泵站启停、液位 PID 调节，多站点集中 SCADA 监控。
- 冶金铝业厂区能源站循环水、空压机、余热发电数据采集，厂区能源管理系统对接。
- 燃气门站调压系统进出口压力联锁切断逻辑，流量累计存储，防爆机柜户外长期运行。
真实抢修案例
去年西北某天然气管线增压站 FLN4234A CPU 故障，ERR 灯常亮，中控完全无管线数据，场站安排 24 小时人工巡检，单日人工与安全管控成本超 3 万。原厂交期 10 周，采购紧急调取现货库存，完成 48 小时仿真带载测试后当日发出。现场工程师核对固件版本、IP 网段与原有模块完全一致，插拔替换 10 分钟恢复通讯，中控重新获取全线监测数据。后续该管线公司批量采购 3 块 CPU3680 作为沿线场站应急备件。
核心卖点与差异化
- 双独立以太网通道，支持通讯冗余，单网口断线不中断全站数据上传，降低监控失联风险
- 内置完整工业安全模块，加密传输 + 分级权限，满足电力、油气行业网络安全审核要求
- 出货搭建完整 ACE3600 仿真机架 24 小时带载测试，可提供指示灯工况、通讯报文测试记录
- 现货标准 48 小时出库，对比原厂 2~3 个月交期，大幅缩短场站无远程监控的风险窗口
- 统一提供 1 年整机质保，背板总线、网口、存储硬件故障免费换新复测
- 原生兼容全系列 IO 卡件，替换无需改动机架背板、原有接线与组态工程
