描述
产品详情

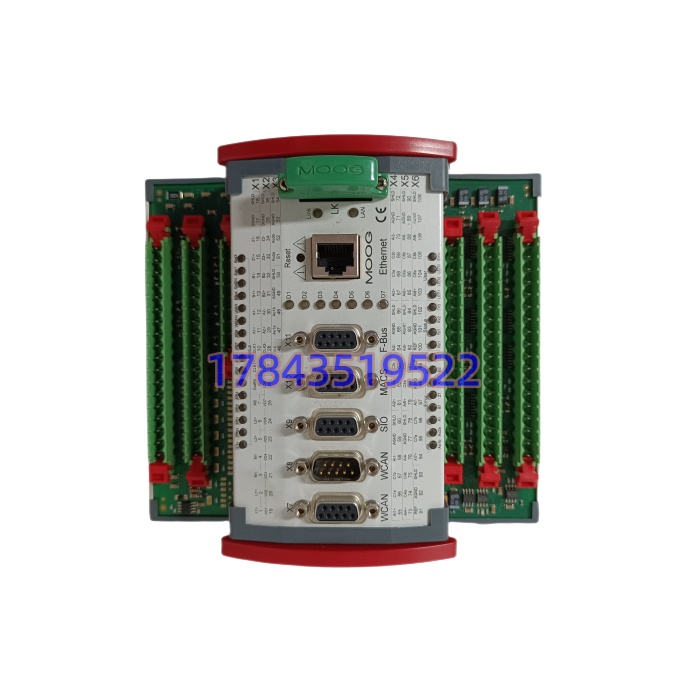

・型号：D136‑001‑007・品牌：MOOG 穆格・系列：MSC1 伺服控制器
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 控制轴数 | 最多 2 路液压伺服轴独立闭环 |
| 反馈接口 | LVDT 阀芯位置传感器接口，支持阀内置 LVDT 反馈 |
| 指令信号 | ±10V 模拟给定；支持 EtherCAT、CANopen 总线给定 |
| IO 资源 | 8 路模拟输入、2 路模拟输出；8 路数字输入输出 |
| 配套阀件 | 适配 D633、D661 带 LVDT 内置反馈伺服阀；不可直接驱动 G761 流量型伺服阀 |
| 辅助功能 | 内置 PLC 逻辑，轴同步、限位报警、故障诊断输出 |
| 供电 | DC24V 工业直流供电 |
| 安装方式 | 标准 DIN 导轨卡扣安装 |
| 工作温度 | 0℃ ~ +60℃，控制柜内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，仅机柜内腔使用 |
| 产品状态 | 原厂 EOL 停产，无全新原厂订货；流通全新库存、拆机备件，固件版本需与现场程序兼容 |
| 配套约束 | 只适配带 LVDT 阀芯反馈穆格伺服阀；更换备件需要下载现场控制程序，硬件相同固件版本不匹配会出现控制异常 |
| 电磁兼容 | 满足重工冶金工业 EMC 工况，参数参考原厂手册 |
产品介绍
D136‑001‑007 属于 MOOG MSC1 系列液压伺服控制器，专门针对电液闭环开发，不只是简单的放大器，本身具备运动控制与 PLC 逻辑，最多控制两路液压轴。依靠 LVDT 读取伺服阀阀芯实际位置，形成阀芯内环闭环，再做油缸位置、压力外环闭环，广泛用在轧机辊缝控制、疲劳试验台、大型液压试验机。
坦白讲，很多现场维修误以为只是普通放大器，直接上机不下载原有控制程序，设备直接失控。该模块固件版本差异会影响阀的适配；G761 这类不带 LVDT 的老伺服阀不能使用本控制器驱动。现场常见故障：总线端口静电损坏、LVDT 采集回路故障、IO 通道老化；拆机备件上机前要核对固件版本。备件更换后务必回灌原有工程程序，重新做回路整定。
应用场景与行业案例
痛点切入：我在现场遇到过，液压试验台来回震荡，伺服阀本体检测完好，问题是 D136‑001‑007 内部 LVDT 采集通道老化漂移。还有维修直接更换同型号硬件，没有下载原有控制程序，上电油缸直接冲出行程限位。
典型场景
- 冶金铝板带轧机 AGC 系统：辊缝液压闭环控制，配套 D661 系列伺服阀。
- 材料力学疲劳试验台：力值、位移闭环液压加载台架维保。
- 重工大型液压试验机：存量 MSC1 控制系统备件更换。
- 设备维修项目：伺服阀、油缸完好，控制器硬件损坏维修场景。
真实案例某材料研究所疲劳试验台，加载回路持续震荡，伺服阀离线检测正常。维修人员采购 D136‑001‑007 同型号备件，硬件安装接线全部完成，但未下载原有工程程序，上电油缸直接冲出机械限位，造成工装损坏。重新导入备份的 MSC1 工程程序，核对 LVDT 接线，整定 P‑I 闭环参数、颤振 dither 参数，空载多次往复测试，再投入试件加载试验，系统震荡消除，控制精度恢复。维修档案备注：同型号硬件不等于直接替换，必须回灌程序，完成参数整定。
